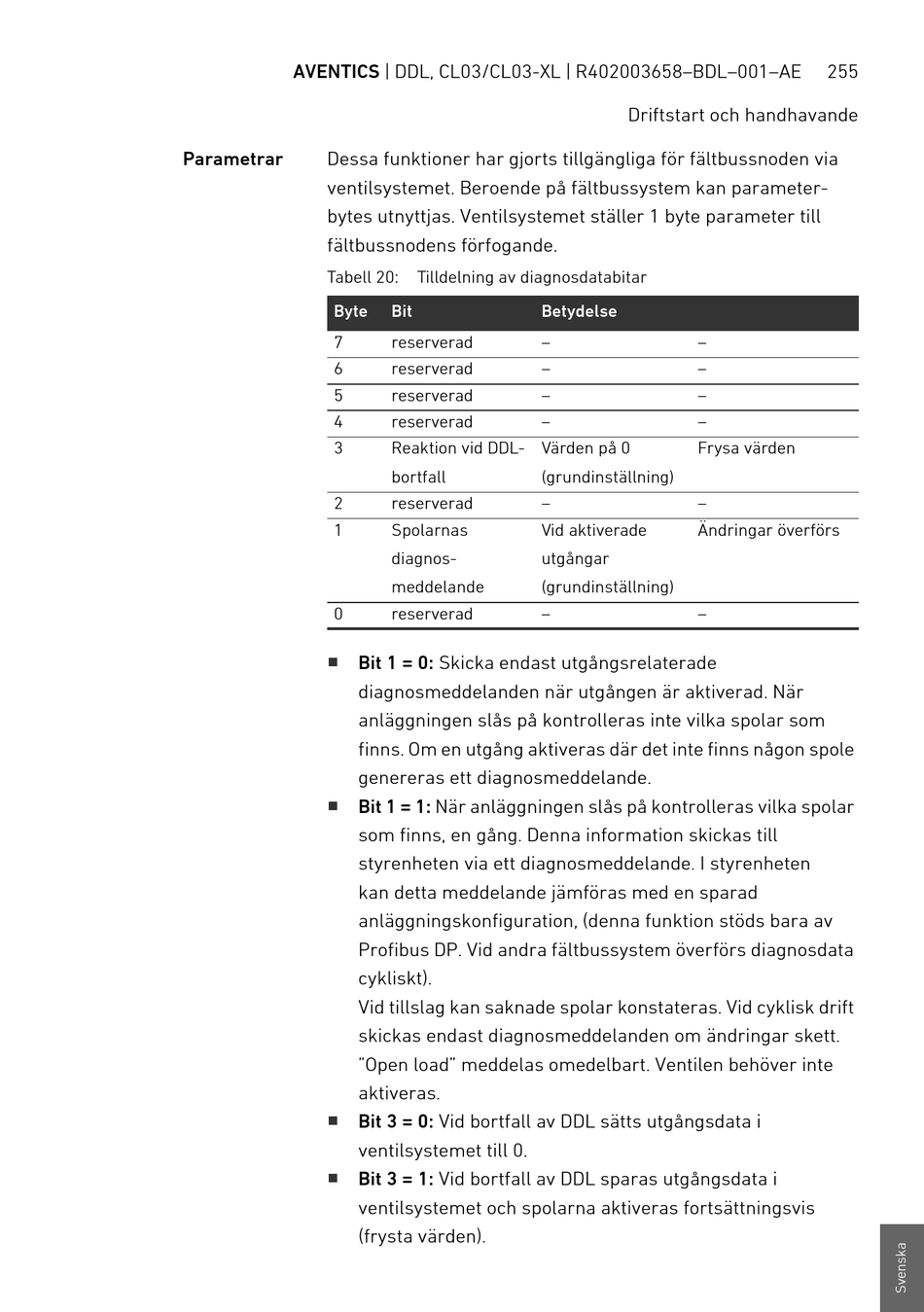

AVENTICS | DDL, CL03/CL03-XL | R402003658–BDL–001–AE
Parametrar Dessa funktioner har gjorts tillgängliga för fältbussnoden via
ventilsystemet. Beroende på fältbussystem kan parameter-
bytes utnyttjas. Ventilsystemet ställer 1 byte parameter till
fältbussnodens förfogande.
Tabell 20:
Byte
7
6
5
4
3
2
1
0
W
W
W
W
Tilldelning av diagnosdatabitar
Bit
reserverad
reserverad
reserverad
reserverad
Reaktion vid DDL-
bortfall
reserverad
Spolarnas
diagnos-
meddelande
reserverad
Bit 1 = 0: Skicka endast utgångsrelaterade
diagnosmeddelanden när utgången är aktiverad. När
anläggningen slås på kontrolleras inte vilka spolar som
finns. Om en utgång aktiveras där det inte finns någon spole
genereras ett diagnosmeddelande.
Bit 1 = 1: När anläggningen slås på kontrolleras vilka spolar
som finns, en gång. Denna information skickas till
styrenheten via ett diagnosmeddelande. I styrenheten
kan detta meddelande jämföras med en sparad
anläggningskonfiguration, (denna funktion stöds bara av
Profibus DP. Vid andra fältbussystem överförs diagnosdata
cykliskt).
Vid tillslag kan saknade spolar konstateras. Vid cyklisk drift
skickas endast diagnosmeddelanden om ändringar skett.
"Open load" meddelas omedelbart. Ventilen behöver inte
aktiveras.
Bit 3 = 0: Vid bortfall av DDL sätts utgångsdata i
ventilsystemet till 0.
Bit 3 = 1: Vid bortfall av DDL sparas utgångsdata i
ventilsystemet och spolarna aktiveras fortsättningsvis
(frysta värden).
Driftstart och handhavande
Betydelse
– –
– –
– –
– –
Värden på 0 Frysa värden
(grundinställning)
– –
Vid aktiverade Ändringar överförs
utgångar
(grundinställning)
– –
