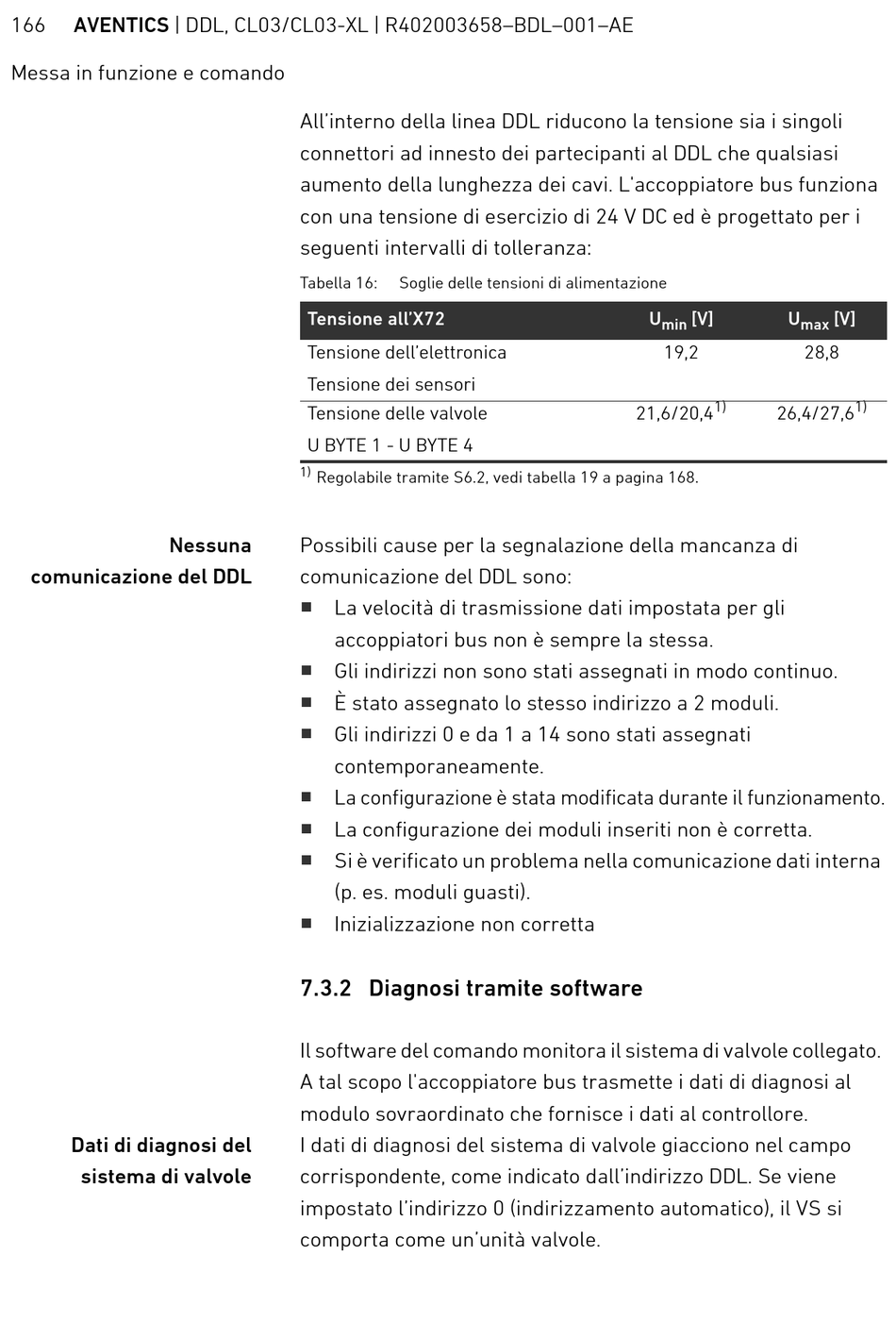

166 AVENTICS | DDL, CL03/CL03-XL | R402003658–BDL–001–AE
Messa in funzione e comando
Nessuna
comunicazione del DDL
Dati di diagnosi del
sistema di valvole
All'interno della linea DDL riducono la tensione sia i singoli
connettori ad innesto dei partecipanti al DDL che qualsiasi
aumento della lunghezza dei cavi. L'accoppiatore bus funziona
con una tensione di esercizio di 24 V DC ed è progettato per i
seguenti intervalli di tolleranza:
Tabella 16: Soglie delle tensioni di alimentazione
Tensione all'X72
Tensione dell'elettronica
Tensione dei sensori
Tensione delle valvole
U BYTE 1 - U BYTE 4
1)
Regolabile tramite S6.2, vedi tabella 19 a pagina 168.
Possibili cause per la segnalazione della mancanza di
comunicazione del DDL sono:
La velocità di trasmissione dati impostata per gli
W
accoppiatori bus non è sempre la stessa.
Gli indirizzi non sono stati assegnati in modo continuo.
W
È stato assegnato lo stesso indirizzo a 2 moduli.
W
Gli indirizzi 0 e da 1 a 14 sono stati assegnati
W
contemporaneamente.
La configurazione è stata modificata durante il funzionamento.
W
La configurazione dei moduli inseriti non è corretta.
W
Si è verificato un problema nella comunicazione dati interna
W
(p. es. moduli guasti).
Inizializzazione non corretta
W

7.3.2 Diagnosi tramite software

Il software del comando monitora il sistema di valvole collegato.
A tal scopo l'accoppiatore bus trasmette i dati di diagnosi al
modulo sovraordinato che fornisce i dati al controllore.
I dati di diagnosi del sistema di valvole giacciono nel campo
corrispondente, come indicato dall'indirizzo DDL. Se viene
impostato l'indirizzo 0 (indirizzamento automatico), il VS si
comporta come un'unità valvole.
U [V] U
min max
19,2 28,8
1)
21,6/20,4 26,4/27,6
[V]
1)
