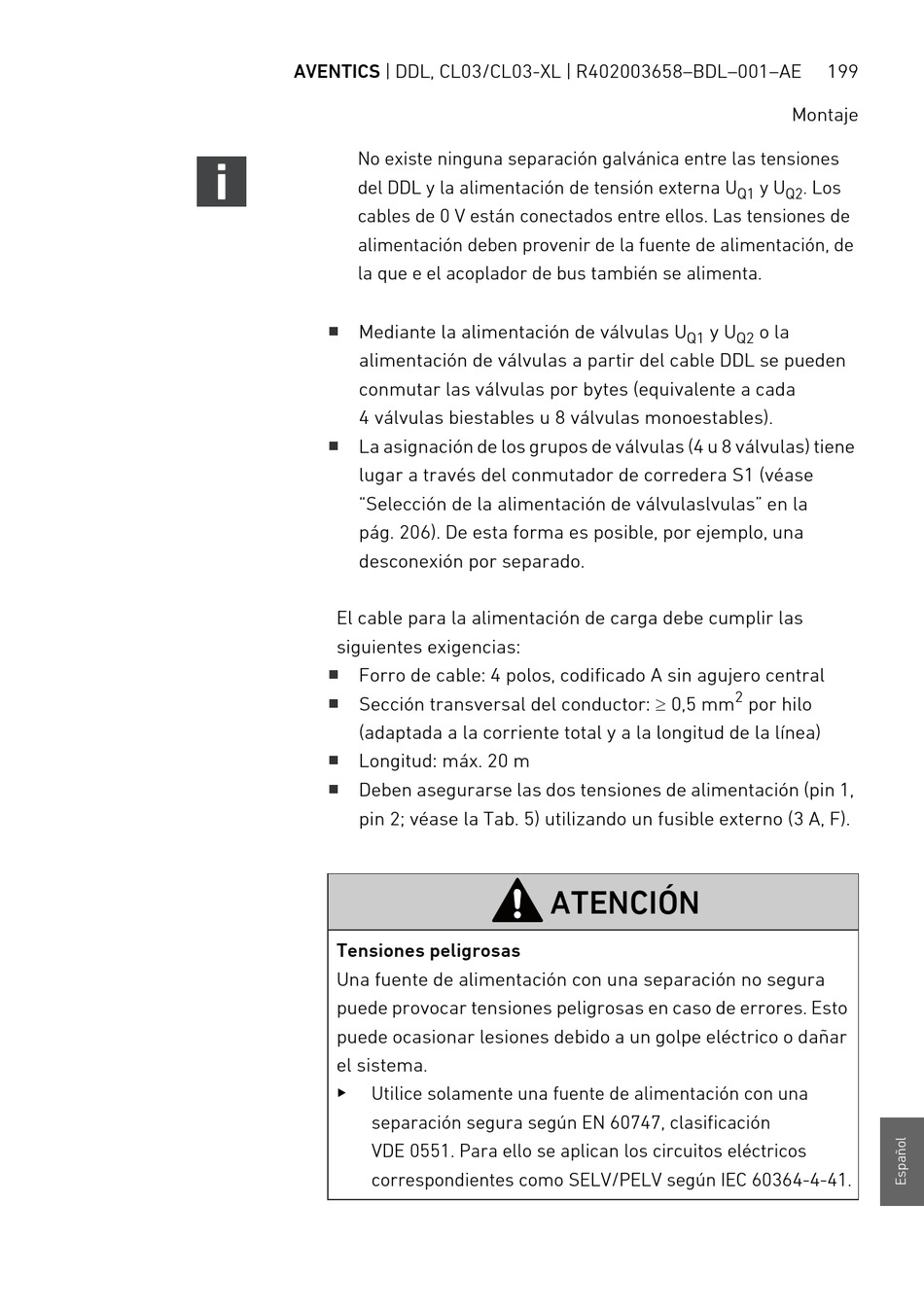

No existe ninguna separación galvánica entre las tensiones
del DDL y la alimentación de tensión externa U
cables de 0 V están conectados entre ellos. Las tensiones de
alimentación deben provenir de la fuente de alimentación, de
la que e el acoplador de bus también se alimenta.
Mediante la alimentación de válvulas U
W
alimentación de válvulas a partir del cable DDL se pueden
conmutar las válvulas por bytes (equivalente a cada
4 válvulas biestables u 8 válvulas monoestables).
La asignación de los grupos de válvulas (4 u 8 válvulas) tiene
W
lugar a través del conmutador de corredera S1 (véase
"Selección de la alimentación de válvulaslvulas" en la
pág. 206). De esta forma es posible, por ejemplo, una
desconexión por separado.
El cable para la alimentación de carga debe cumplir las
siguientes exigencias:
Forro de cable: 4 polos, codificado A sin agujero central
W
Sección transversal del conductor:  0,5 mm
W
(adaptada a la corriente total y a la longitud de la línea)
Longitud: máx. 20 m
W
Deben asegurarse las dos tensiones de alimentación (pin 1,
W
pin 2; véase la Tab. 5) utilizando un fusible externo (3 A, F).
Tensiones peligrosas
Una fuente de alimentación con una separación no segura
puede provocar tensiones peligrosas en caso de errores. Esto
puede ocasionar lesiones debido a un golpe eléctrico o dañar
el sistema.
Utilice solamente una fuente de alimentación con una
O
separación segura según EN 60747, clasificación
VDE 0551. Para ello se aplican los circuitos eléctricos
correspondientes como SELV/PELV según IEC 60364-4-41.
y U
Q1
ATENCIÓN
199
Montaje
y U . Los
Q1 Q2
o la
Q2
2
por hilo
