CANCELLAZIONE DELLA MEMORIA
Questa procedura permette di cancellare tutti i trasmettitori
memorizzati nel modulo DEV-R2.
La cancellazione dei trasmettitori può essere attivata in tre modi
differenti:
-
tramite il tasto SW1 del modulo
-
tramite il il tasto PROG di un trasmettitore PROTEO già
memorizzato
-
tramite il il tasto PROG di un trasmettitore PROTEO non
memorizzato
Cancellazione tramite il tasto SW1 del modulo
Procedere come segue:
•
Togliere l'alimentazione al modulo DEV-R2
•
Tenendo premuto il tasto SW1 alimentare il modulo DEV-R2
•
Dopo 2 secondi rilasciare il tasto SW1: il led L1 esegue
2 lampeggi della durata di 1/2 s per indicare la corretta
cancellazione.
Cancellazione tramite il il tasto PROG di un trasmettitore
PROTEO già memorizzato
•
Alimentare il modulo DEV-R2
•
Portare in posizione on lo switch 3 del trasmettitore PROTEO
•
Selezionare sul trasmettitore il canale memorizzato nel
modulo
•
Trasmettere con il tasto PROG fino a quando l'uscita relè
del DEV-R2 si attiva due volte per ½ s indicando che la
procedura è stata terminata correttamente.
•
Portare in posizione OFF lo switch 3
Cancellazione tramite il il tasto PROG di un trasmettitore
PROTEO non memorizzato
•
Togliere alimentazione al modulo DEV-R2
•
Portare in posizione ON lo switch 3 del trasmettitore
•
Trasmettere con il tasto PROG del trasmettitore
•
Alimentare il modulo DEV-R2 da cancellare
•
Dopo alcuni secondi l'uscita relè del DEV-R2 si attiva due
volte per ½ s indicando che la procedura è stata terminata
correttamente
•
Rilasciare il tasto PROG del trasmettitore
•
Portare in posizione OFF lo switch 3
PROGRAMMAZIONE DELLE LOGICHE DI
FUNZIONAMENTO TRAMITE TRASMETTITORI
SERIE PROTEO
Utilizzando un trasmettitore PROTEO già memorizzato è possibile
programmare le logiche di funzionamento del modulo DEV-R2.
• Alimentare DEV-R2.
• Selezionare sul trasmettitore il canale memorizzato nel
modulo
• Impostare i dip-switch del trasmettitore secondo la logica
desiderata (vedi tabella)
• Trasmettere con il tasto PROG fino a quando l'uscita relè del
DEV-R2 si attiva due volte per ½ s, indicando che la logica di
funzionamento è stata modificata.

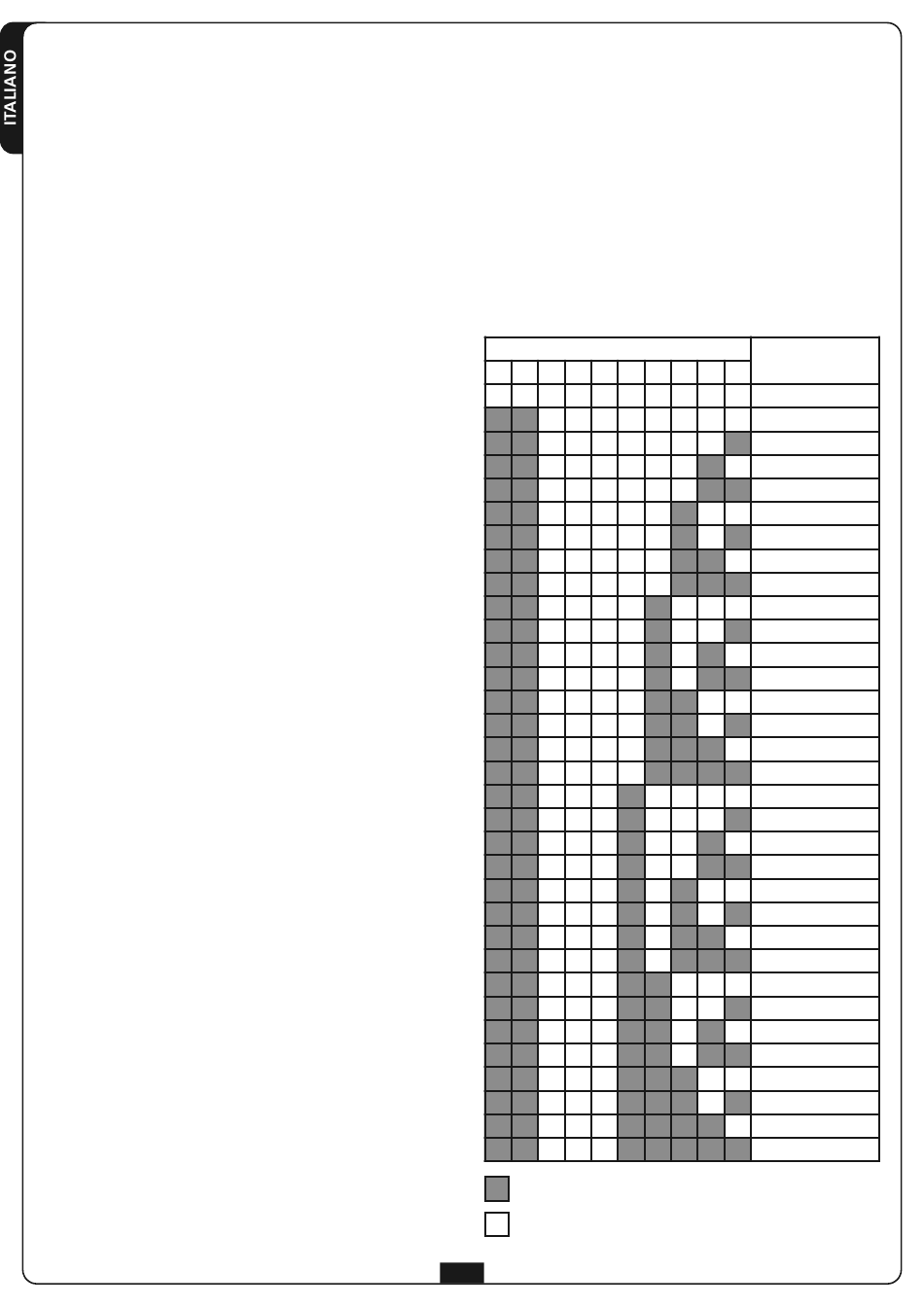

DIP-SWITCH
1
2
3
4
5
6
dip-switch ON
dip-switch OFF
8
Logica di
funzionamento
7
8
9
10
Monostabile
Bistabile
Timer 01 sec.
Timer 02 sec.
Timer 03 sec.
Timer 04 sec.
Timer 05 sec.
Timer 06 sec.
Timer 07 sec.
Timer 08 sec.
Timer 09 sec.
Timer 10 sec.
Timer 11 sec.
Timer 12 sec.
Timer 13 sec.
Timer 14 sec.
Timer 15 sec.
Timer 30 sec.
Timer 1 min.
Timer 1,5 min.
Timer 2 min.
Timer 2,5 min.
Timer 3 min.
Timer 3,5 min.
Timer 4 min.
Timer 4,5 min.
Timer 5 min.
Timer 10 min.
Timer 15 min.
Timer 30 min.
Timer 45 min.
Timer 60 min.
