UIT HET GEHEUGEN WISSEN
Deze procedure laat het toe alle in de module DEV-R2
opgeslagen zenders te wissen.
Het wissen van de zenders kan op drie verschillende manieren
geactiveerd worden:
- via de toets SW1 van de module
- via de toets PROG van een reeds opgeslagen PROTEO-zender
- via de toets PROG van een niet opgeslagen PROTEO-zender
Wissen via de toets SW1 van de module
Als volgt te werk gaan:
• Neem de stroom weg van de module DEV-R2
• Terwijl u de toets SW1 ingedrukt houdt de module DEV-R2
van stroom voorzien
• Na 2 seconden de toets SW1 loslaten: de led L1 knippert
2 keer een 1/2 s om het correct wissen aan te geven.
Wissen via de toets PROG van een reeds opgeslagen
PROTEO-zender
• Voed de module DEV-R2
• Breng switch 3 van de PROTEO-zender in positie
• Selecteer op de zender het in de module opgeslagen kanaal
• Verzenden met de toets PROG totdat wanneer de
relaisuitgang van de DEV-R2 twee keer geactiveerd wordt
gedurende ½ s en aangeeft dat de procedure correct
beëindigd is.
• Breng de schakelaar 3 in de positie OFF
Wissen via de toets PROG van een niet opgeslagen
PROTEO-zender
• Neem de stroom weg van de module DEV-R2
• Breng switch 3 van de zender in positie ON
• Verzend met de toets PROG van de zender
• Voed de te wissen module DEV-R2
• Na een paar seconden wordt de uitgang van de DEV-R2 twee
keer een ½ seconde geactiveerd om aan te geven dat de
procedure correct beëindigd is
• Laat de knop PROG van de zender los
• Breng de schakelaar 3 in de positie OFF
PROGRAMMERING VAN DE
WERKINGSLOGISTIEKEN VIA PROTEO-
ZENDER
Met behulp van een reeds opgeslagen PROTEO-zender is het
mogelijk om de werkingslogistiek van de module DEV-R2 te
programmeren.
• Voed Dev-r2.
• Selecteer op de zender het in de module opgeslagen kanaal
• Stel de dip-switches van de zender in volgens de gewenste
logistiek (zie tabel)
• Verzenden met de toets PROG totdat wanneer de
relaisuitgang van de DEV-R2 twee keer geactiveerd wordt
gedurende ½ s, aangevend dat de werkingslogistiek
gemodificeerd is.

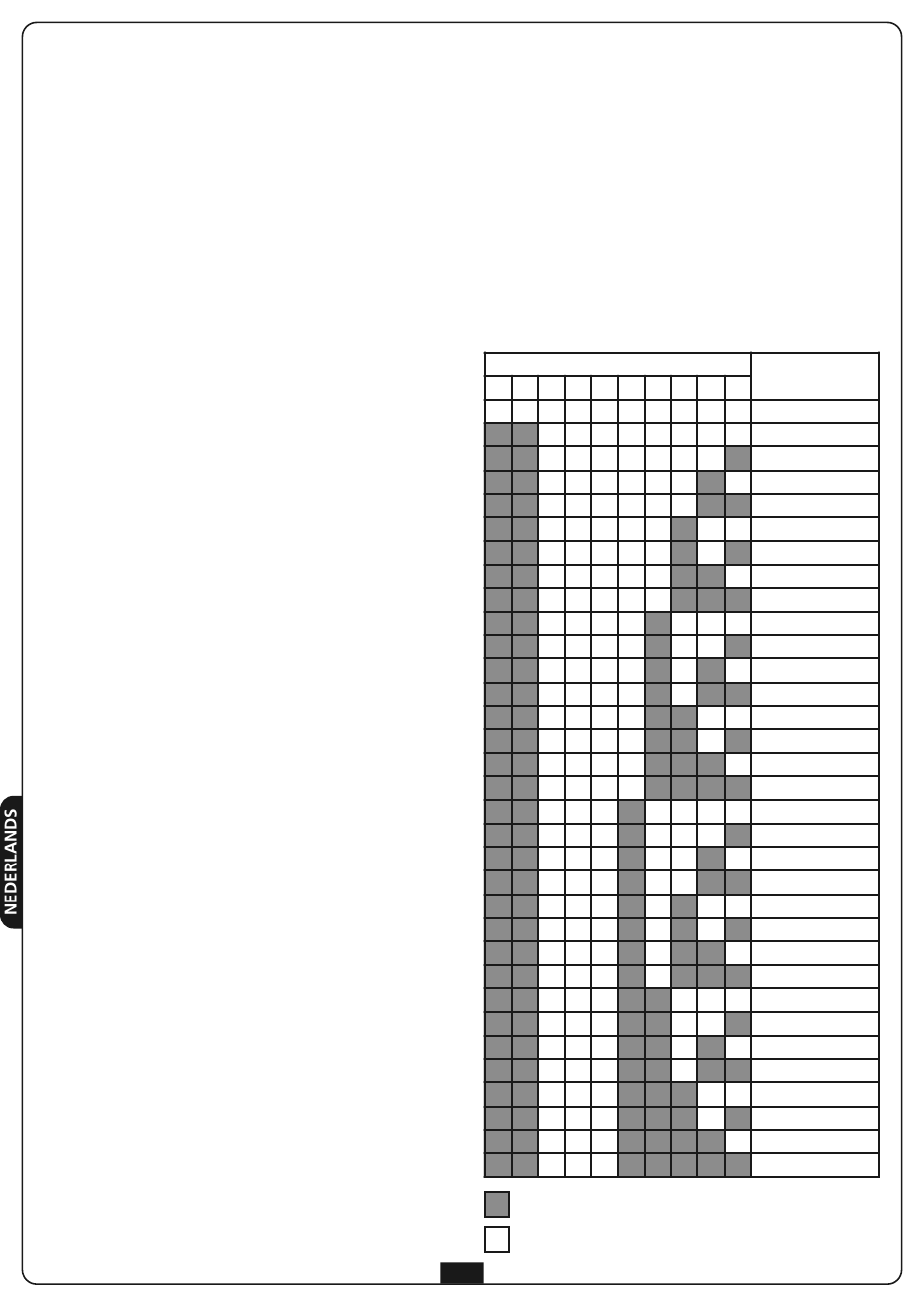

DIP-SWITCH
1 2 3 4 5 6
dip-switch ON
dip-switch OFF
44
Werkingslogistiek
7 8 9 10
Monostabiel
Bistabiel
Timer 01 sec.
Timer 02 sec.
Timer 03 sec.
Timer 04 sec.
Timer 05 sec.
Timer 06 sec.
Timer 07 sec.
Timer 08 sec.
Timer 09 sec.
Timer 10 sec.
Timer 11 sec.
Timer 12 sec.
Timer 13 sec.
Timer 14 sec.
Timer 15 sec.
Timer 30 sec.
Timer 1 min.
Timer 1,5 min.
Timer 2 min.
Timer 2,5 min.
Timer 3 min.
Timer 3,5 min.
Timer 4 min.
Timer 4,5 min.
Timer 5 min.
Timer 10 min.
Timer 15 min.
Timer 30 min.
Timer 45 min.
Timer 60 min.
