LÖSCHEN DES SPEICHERS
Dieser Vorgang gestattete das Löschen aller im Modul DEV-R2
gespeicherten Sender.
Das Löschen der Sender kann auf der verschiedene Arten
erfolgen:
- anhand der Taste SW1 des Moduls
- anhand der Taste PROG eines bereits gespeicherten
PROTEO-Senders
- anhand der Taste PROG eines nicht gespeicherten
PROTEO-Senders
Löschen anhand der Taste SW1 des Moduls
Dazu ist wie folgt vorzugehen:
• Die Stromversorgung des Moduls DEV-R2 unterbrechen
• Die Taste SW1 gedrückt halten und die Stromversorgung des
Moduls DEV-R2 wieder einschalten
• Nach 2 Sekunden die Taste SW1 loslassen: die Led L1 blinkt 2
Mal ½ Sekunde lang, was bedeutet, dass die Löschung
korrekt ausgeführt wurde.
Löschen anhand der Taste PROG eines bereits
gespeicherten PROTEO- Senders
• Das Modul DEV-R2 mit Strom versorgen
• Den Schalter 3 des PROTEO- Senders auf ON stellen
• Am Sender den im Modul gespeicherten Kanal anwählen
• Mithilfe der Taste PROG senden, bis der Relaisausgang des
DEV-R2 zweimal ½ Sekunde lang aktiviert wurde, was
bedeutet, dass der Vorgang korrekt ausgeführt wurde.
• Den Schalter 3 wieder auf OFF stellen
Löschen anhand der Taste PROG eines nicht gespeicherten
PROTEO- Senders
• Die Stromversorgung des Moduls DEV-R2 unterbrechen
• Den Schalter 3 des Senders auf ON stellen
• Anhand der Taste PROG des Senders senden
• Das zu löschende Modul DEV-R2 mit Strom versorgen
• Nach einigen Sekunden wird der Relaisausgang des DEV-R2
zweimal ½ Sekunde lang aktiviert, was bedeutet, dass der
Vorgang korrekt ausgeführt wurde
• Die Taste PROG des Senders loslassen
• Den Schalter 3 wieder auf OFF stellen
PROGRAMMIERUNG DER FUNKTIONSWEISE
ANHAND EINES SENDERS DER REIHE
PROTEO
Mithilfe eines bereits gespeicherten PROTEO- Senders kann die
Funktionsweise des Moduls DEV-R2 programmiert werden.
• Das Modul DEV-R2 mit Strom versorgen
• Am Sender den im Modul gespeicherten Kanal anwählen
• Die Dip-Schalter des Senders je nach gewünschter
Funktionsweise einstellen (siehe Tabelle)
• Mithilfe der Taste PROG senden, bis der Relaisausgang des
Moduls DEV-R2 zweimal ½ Sekunde lang aktiviert wird, was
bedeutet, dass die Funktionsweise geändert wurde.

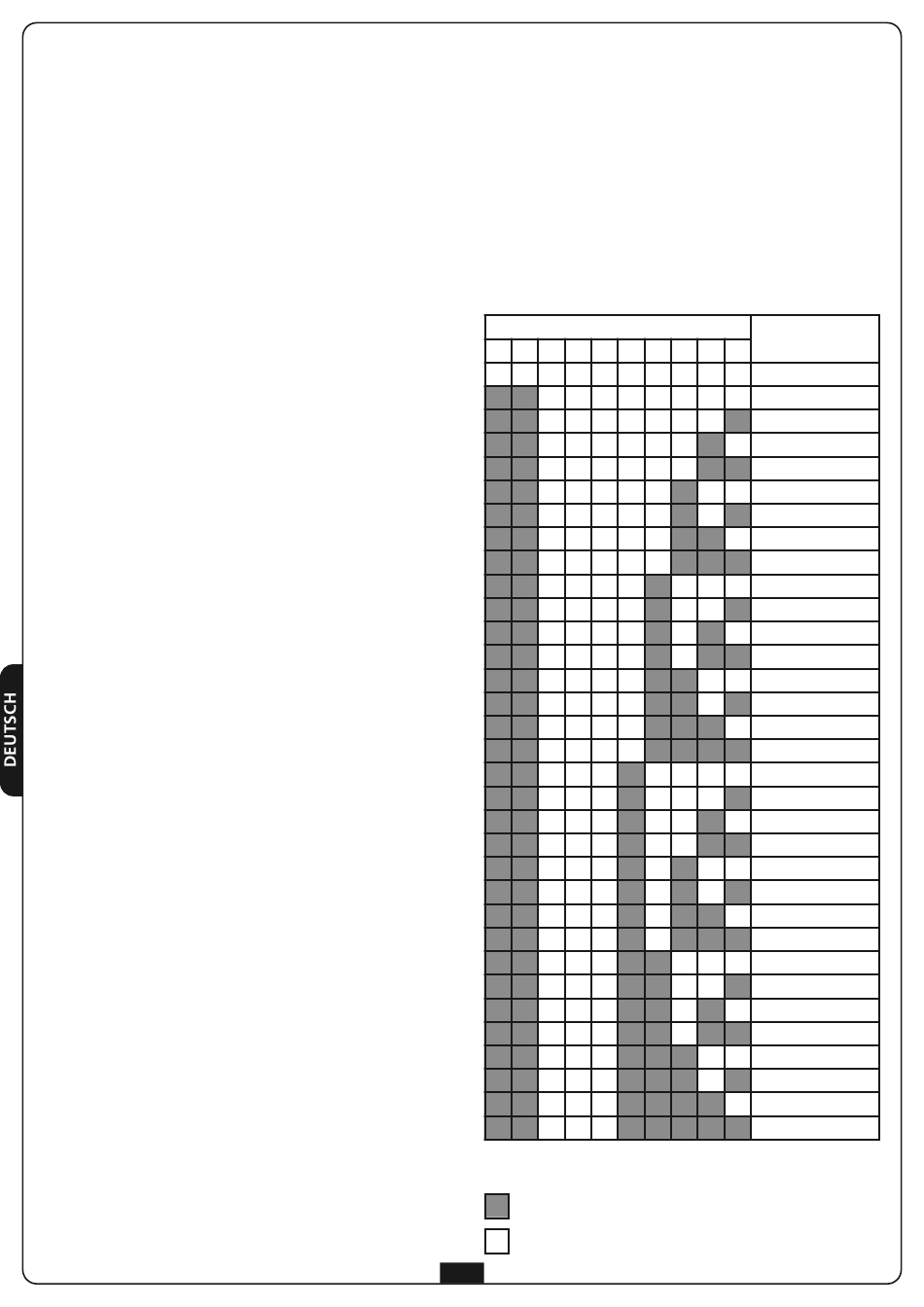

DIP-SWITCH
1 2 3 4 5 6
Dip-Schalter ON
Dip-Schalter OFF
38
Funktionsweise
7 8 9 10
Monostabil
Bistabil
Timer 01 Sek.
Timer 02 Sek.
Timer 03 Sek.
Timer 04 Sek.
Timer 05 Sek.
Timer 06 Sek.
Timer 07 Sek.
Timer 08 Sek.
Timer 09 Sek.
Timer 10 Sek.
Timer 11 Sek.
Timer 12 Sek.
Timer 13 Sek.
Timer 14 Sek.
Timer 15 Sek.
Timer 30 Sek.
Timer 1 Min.
Timer 1,5 Min.
Timer 2 Min.
Timer 2,5 Min.
Timer 3 Min.
Timer 3,5 Min.
Timer 4 Min.
Timer 4,5 Min.
Timer 5 Min.
Timer 10 Min.
Timer 15 Min.
Timer 30 Min.
Timer 45 Min.
Timer 60 Min.
