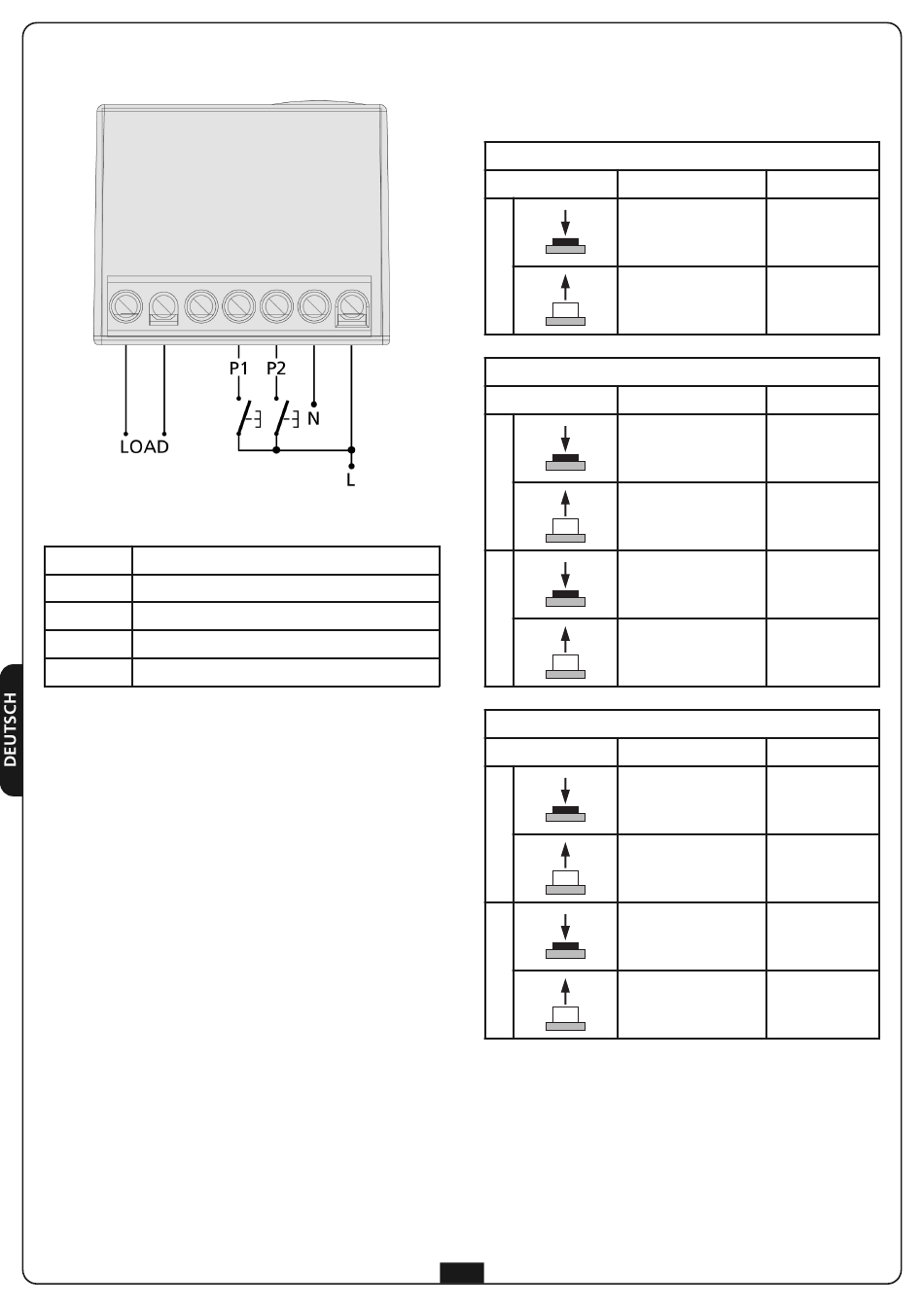

Verkabelung; Funktionsweise Der Verkabelten Eingänge - V2 DEV-R2 Handbuch

VERKABELUNG

LOAD Relaisausgang
P1 Ingresso pulsante P1
P2 Ingresso pulsante P2
N Neutro alimentazione
L Fase alimentazione
FUNKTIONSWEISE DER VERKABELTEN
EINGÄNGE
Die beiden verkabelten Eingänge (P1 und P2) funktionieren je
nach eingestellter Logik auf unterschiedliche Art.
MONOSTABILE Funktion
Zustand der Tasten Ausgang NICHT aktiv Ausgang aktiv
Aktiviert den Ausgang
P1
-
BISTABILE Funktion
Zustand der Tasten Ausgang NICHT aktiv Ausgang aktiv
Aktiviert den Ausgang
P1
-
-
P2
-
TIMER- Funktion
Zustand der Tasten Ausgang NICHT aktiv Ausgang aktiv
Aktiviert den Ausgang
und startet den Timer
P1
-
-
P2
-
34
-
Desaktiviert den
Ausgang
Desaktiviert den
Ausgang
-
Desaktiviert den
Ausgang
-
Lädt den Timer
neu auf
-
Desaktiviert den
Ausgang
-
