PROGRAMMATION DE LOGIQUES DE
FONCTIONNEMENT PAR BOUTON SW1

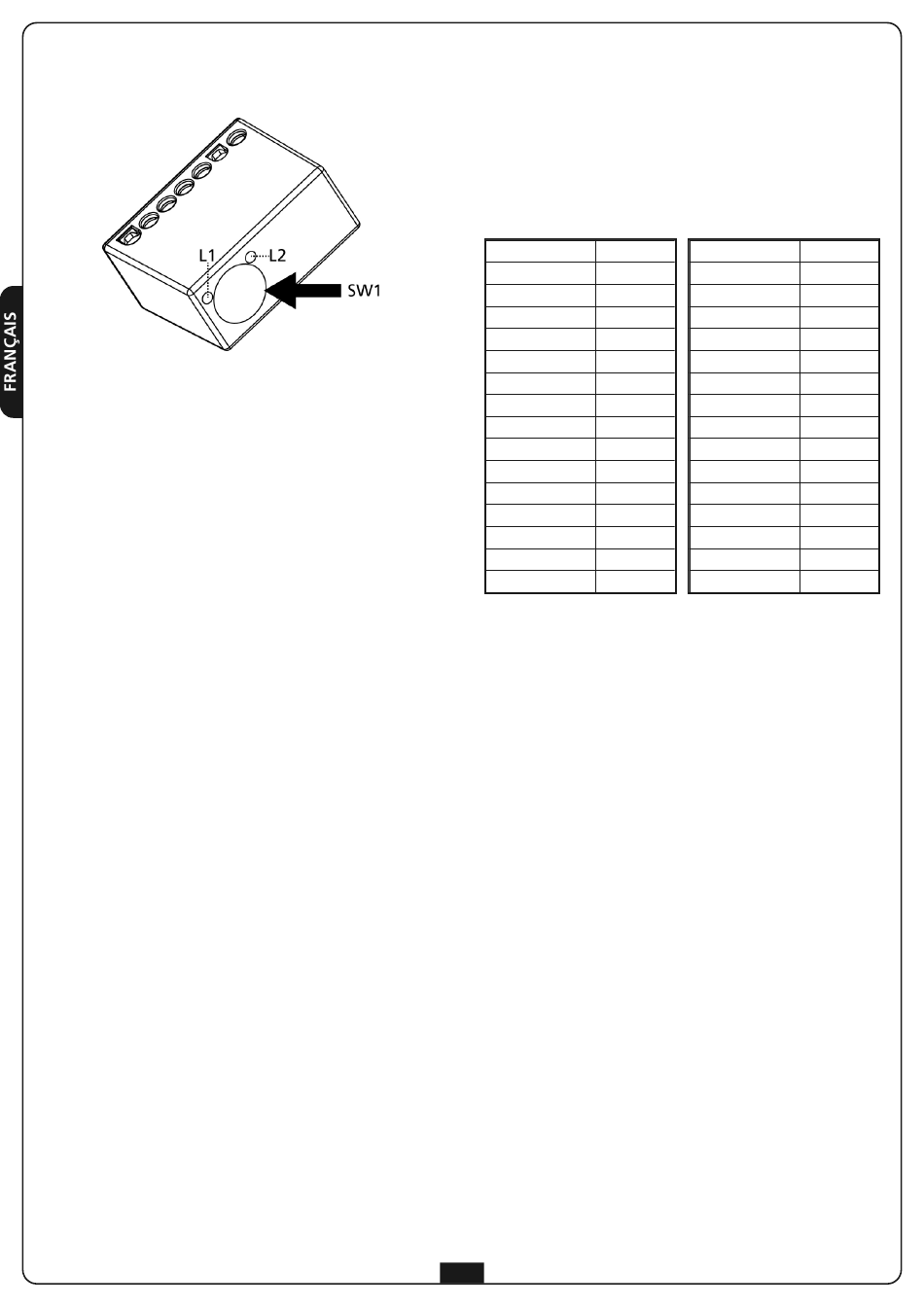

L1 - le led s'allume quand la touche SW1 est enfoncée pour
mémoriser ou annuler des émetteurs
L2 - le led s'allume quand le module DEV-R2 reçoit un code
figurant en mémoire
Logique de fonctionnement MONOSTABLE
• Alimenter le module DEV-R2
• Appuyer et maintenir enfoncée la touche SW1 :
le led L1 s'allume
• 5 secondes après, le led L1 s'éteint : relâcher la touche SW1
• 2 secondes après, le led L2 s'allume
• Appuyer sur la touche SW1 : le led L2 s'éteint indiquant la fin
de la procédure
Logique de fonctionnement BISTABLE
• Alimenter le module DEV-R2
• Appuyer et maintenir enfoncée la touche SW1 : le led L1
s'allume
• 5 secondes après, le led L1 s'éteint : relâcher la touche SW1
• 2 secondes après, le led L2 s'allume
• 2 secondes après, le led L1 s'allume
• Appuyer tout de suite sur la touche SW1 : les led L1 et L2
s'éteignent indiquant la fin de la procédure
Logique de fonctionnement TEMPORISATEUR (TIMER)
• Alimenter le module DEV-R2
• Appuyer et maintenir enfoncée la touche SW1 : le led L1
s'allume
• 5 secondes après, le led L1 s'éteint : relâcher la touche SW1
• 2 secondes après, le led L2 s'allume
• 2 secondes après, le led L1 s'allume
• Quelques secondes plus tard, les 2 led s'éteignent et L1
commence à clignoter : le nombre de clignotements
correspond à un temps configurable comme indiqué dans le
tableau :
N° Eclaires Temp
1 01 sec.
2 02 sec.
3 03 sec.
4 04 sec.
5 05 sec.
6 06 sec.
7 07 sec.
8 08 sec.
9 09 sec.
10 10 sec.
11 11 sec.
12 12 sec.
13 13 sec.
14 14 sec.
15 15 sec.
• Compter le nombre de clignotements du led L1
correspondant au temps que l'on désire configurer
• Appuyer sur la touche SW1 pendant le clignotement désiré :
le led L1 s'éteint indiquant la fin de la procédure
