ANNULATION DE LA MÉMOIRE
Cette procédure permet d'annuler tous les émetteurs mémorisés
dans le module DEV-R2.
L'annulation des émetteurs peut être activée de trois manière
différentes :
- à l'aide de la touche SW1 du module
- à l'aide de la touche PROG d'un émetteur PROTEO déjà
mémorisé
- à l'aide de la touche PROG d'un émetteur PROTEO non
mémorisé
Annulation à l'aide de la touche SW1 du module
Procéder comme suit :
• Couper l'alimentation au module DEV-R2
• En maintenant enfoncée la touche SW1, alimenter le module
DEV-R2
• 2 secondes après, relâcher la touche SW1 : le led L1 effectue
2 clignotements d'une durée de 1/2 s pour indiquer que
l'annulation a eu lieu correctement
Annulation à l'aide de la touche PROG d'un émetteur
PROTEO déjà mémorisé
• Alimenter le module DEV-R2
• Porter en position on l'interrupteur 3 de l'émetteur PROTEO
• Sélectionner sur l'émetteur le canal mémorisé dans le module
• Transmettre à l'aide de la touche PROG jusqu'à ce que la
sortie relais du DEV-R2 s'active deux fois pendant ½ s
indiquant que la procédure s'est terminée correctement.
• Porter en position OFF l'interrupteur 3
Annulation à l'aide de la touche PROG d'un émetteur
PROTEO non mémorisé
• Couper l'alimentation au module DEV-R2
• Porter en position ON l'interrupteur 3 de l'émetteur
• Transmettre avec la touche PROG de l'émetteur
• Alimenter le module DEV-R2 à annuler
• Quelques secondes après, la sortie relais du DEV-R2 s'active
deux fois pendant ½ s indiquant que la procédure s'est
terminée correctement
• Relâcher la touche PROG de l'émetteur
• Porter en position OFF l'interrupteur 3
PROGRAMMATION DES LOGIQUES DE
FONCTIONNEMENT À L'AIDE DES
EMETTEURS SÉRIE PROTEO
En utilisant un émetteur PROTEO déjà mémorisé, il est possible
de programmer les logiques de fonctionnement du module
DEV-R2.
• Alimenter DEV-R2.
• Sélectionner sur l'émetteur le canal mémorisé dans le module
• Configurer les dip-switch de l'émetteur selon la logique
désirée (voir tableau)
• Transmettre à l'aide de la touche PROG jusqu'à ce que la
sortie relais du DEV-R2 s'active deux fois pendant ½ s,
indiquant que la logique de fonctionnement a été modifiée.

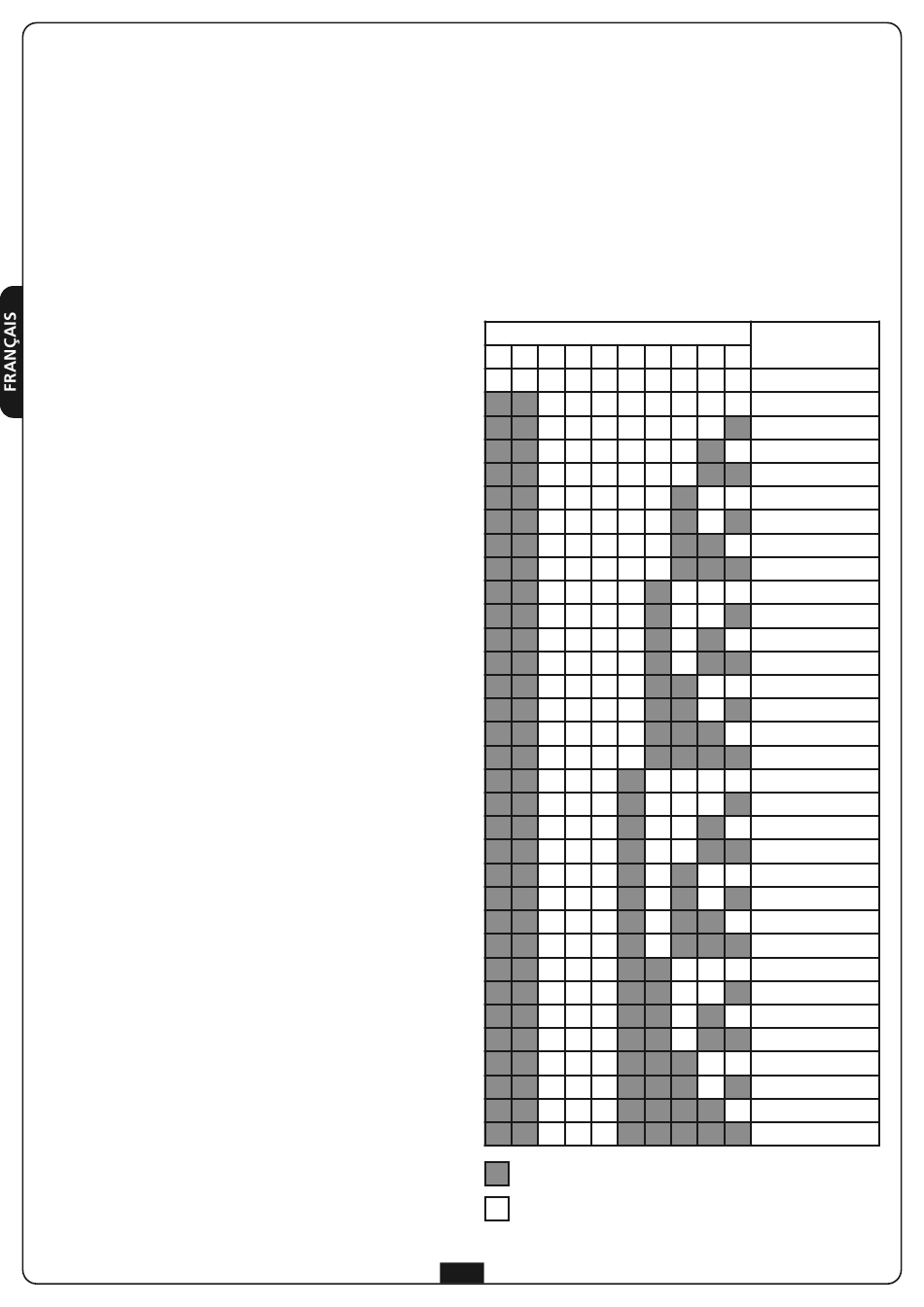

DIP-SWITCH
1 2 3 4 5 6
dip-switch ON
dip-switch OFF
20
Logique de
fonctionnement
7 8 9 10
Monostable
Bistable
Timer 01 sec.
Timer 02 sec.
Timer 03 sec.
Timer 04 sec.
Timer 05 sec.
Timer 06 sec.
Timer 07 sec.
Timer 08 sec.
Timer 09 sec.
Timer 10 sec.
Timer 11 sec.
Timer 12 sec.
Timer 13 sec.
Timer 14 sec.
Timer 15 sec.
Timer 30 sec.
Timer 1 min.
Timer 1,5 min.
Timer 2 min.
Timer 2,5 min.
Timer 3 min.
Timer 3,5 min.
Timer 4 min.
Timer 4,5 min.
Timer 5 min.
Timer 10 min.
Timer 15 min.
Timer 30 min.
Timer 45 min.
Timer 60 min.
