ANULACIÓN DE LA MEMORIA
Este proceso permite anular todos los transmisores memorizados
en el módulo DEV-R2.
La anulación de los transmisores se puede activar de tres
maneras diferentes:
- a través del botón SW1 del módulo
- a través del botón PROG de un transmisor PROTEO ya
memorizado
- a través del botón PROG de un transmisor PROTEO no
memorizado
Anulación a través del botón SW1 del módulo
Actuar del siguiente modo:
• Quitar la alimentación al módulo DEV-R2
• Manteniendo presionado el botón SW1 alimentar el módulo
DEV-R2
• Después de 2 segundos soltar el botón SW1: el piloto L1 se
encenderá de forma intermitente 2 veces con una duración de
1/2 s para indicar la correcta anulación.
Anulación a través del botón PROG de un transmisor
PROTEO ya memorizado
• Alimentar el módulo DEV-R2
• Poner en on el interruptor 3 del transmisor PROTEO
• Seleccionar en el transmisor el canal memorizado en el
módulo
• Transmitir con el botón PROG hasta que la salida relé del
DEV-R2 se active dos veces durante ½ s indicando que el
proceso se ha terminado correctamente.
• Poner el interruptor 3 en OFF
Anulación a través del botón PROG de un transmisor
PROTEO no memorizado
• Quitar la alimentación al módulo DEV-R2
• Poner en ON el interruptor 3 del transmisor
• Transmitir con el botón PROG del transmisor
• Alimentar el módulo DEV-R2 que haya que anular
• Después de unos segundos la salida relé del DEV-R2 se
activará dos veces durante ½ s indicando que el proceso se ha
terminado correctamente
• Soltar el botón PROG del transmisor
• Poner el interruptor 3 en OFF
PROGRAMACIÓN DE LAS LÓGICAS DE
FUNCIONAMIENTO A TRAVÉS DE
TRANSMISORES SERIE PROTEO
Si se utiliza un transmisor PROTEO ya memorizado, será posible
programar las lógicas de funcionamiento del módulo DEV-R2.
• Alimentar DEV-R2.
• Seleccionar en el transmisor el canal memorizado en el
módulo
• Programar los dip-switch del transmisor según la lógica
deseada (véase tabla)
• Transmitir con el botón PROG hasta que la salida relé del
DEV-R2 se active dos veces durante ½ s, indicando che la
lógica de funcionamiento ha sido modificada.

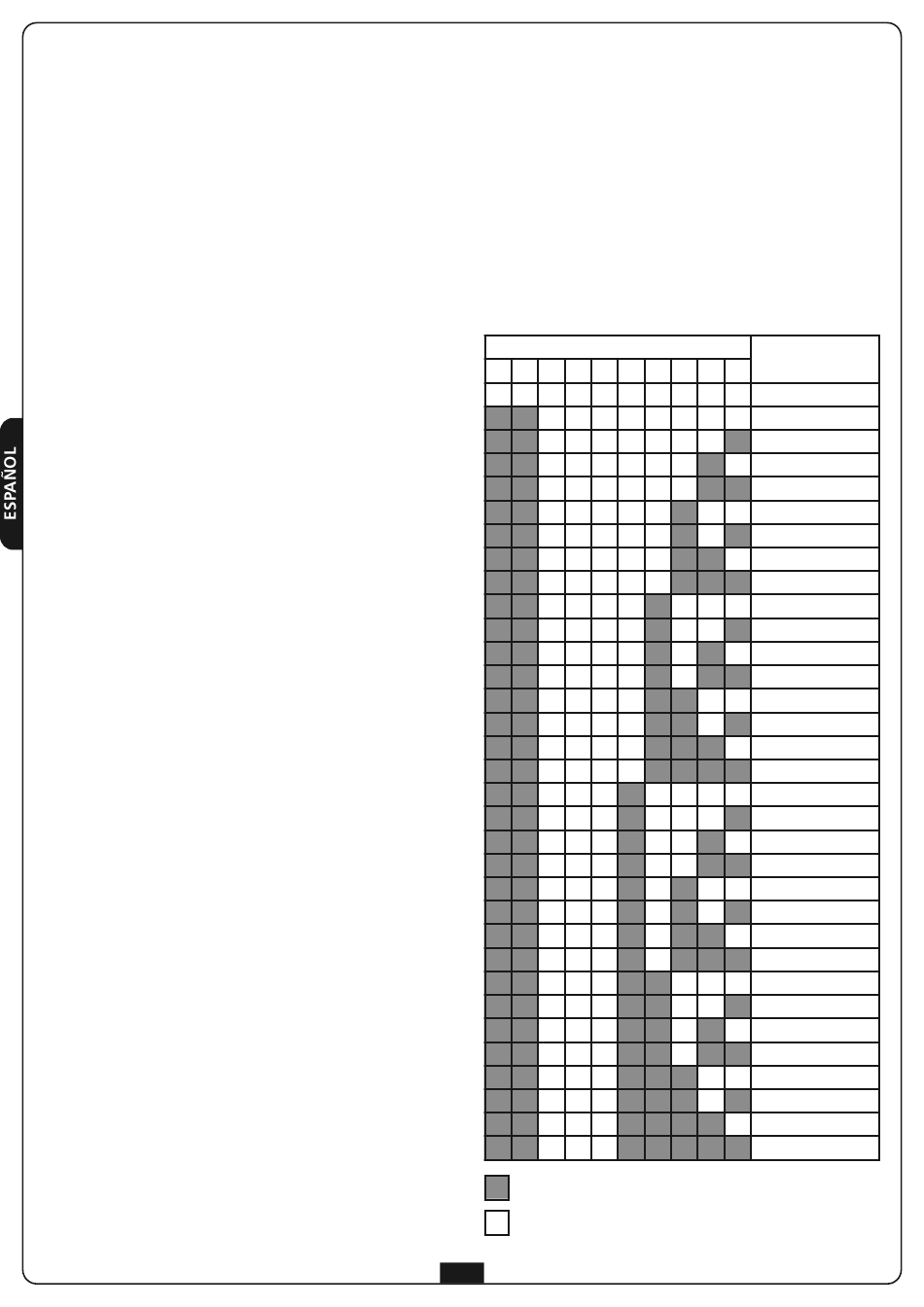

DIP-SWITCH
1 2 3 4 5 6
dip-switch ON
dip-switch OFF
26
Lógica de
funcionamiento
7 8 9 10
Monoestable
Biestable
Timer 01 seg.
Timer 02 seg.
Timer 03 seg.
Timer 04 seg.
Timer 05 seg.
Timer 06 seg.
Timer 07 seg.
Timer 08 seg.
Timer 09 seg.
Timer 10 seg.
Timer 11 seg.
Timer 12 seg.
Timer 13 seg.
Timer 14 seg.
Timer 15 seg.
Timer 30 seg.
Timer 1 min.
Timer 1,5 min.
Timer 2 min.
Timer 2,5 min.
Timer 3 min.
Timer 3,5 min.
Timer 4 min.
Timer 4,5 min.
Timer 5 min.
Timer 10 min.
Timer 15 min.
Timer 30 min.
Timer 45 min.
Timer 60 min.
