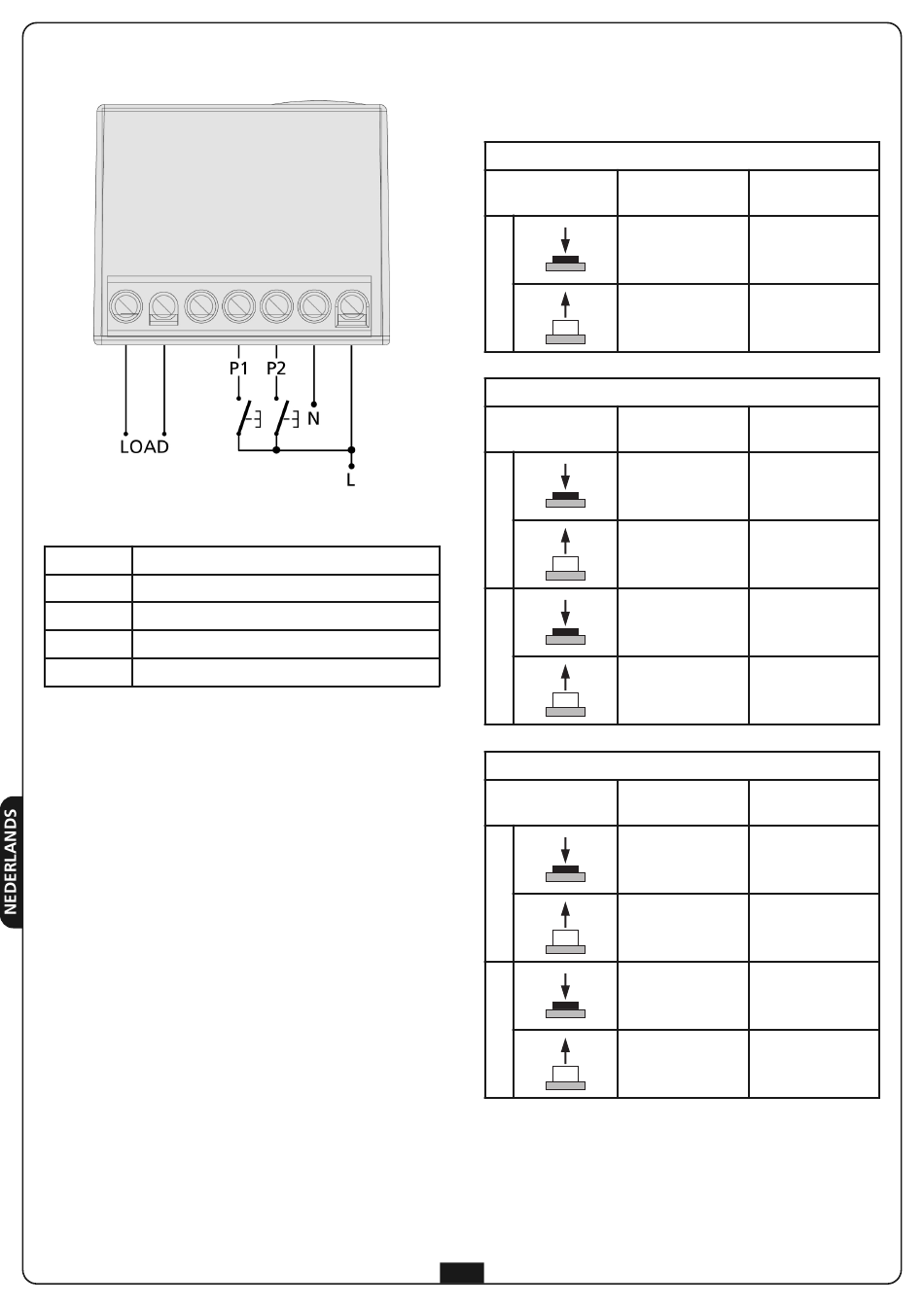

BEDRADING
LOAD Relaisuitgang
P1 Invoer van knop P1
P2 Invoer van knop P2
N Stroomvoorziening neutraal
L Stroomvoorzieningfase
WERKINGSLOGISTIEK VAN DE BEKABELDE
INGANGEN
De twee bekabelde ingangen (P1 en P2) werken op verschillende
manier afhankelijk van de ingestelde werkingslogistiek.
MONOSTABIELE werkingslogistiek
Staat van de Uitgang NIET
knoppen actief
Activeer de uigang
P1
-
BISTABIELE werkingslogistiek
Staat van de Uitgang NIET
knoppen actief
Activeer de uigang
P1
-
-
P2
-
TIMER-werkingslogistiek
Staat van de Uitgang NIET
knoppen actief
Activeer de uitgang
en start de timer
P1
-
-
P2
-
40
Actieve uitgang
-
Deactiveer de
uigang
Actieve uitgang
Deactiveer de
uigang
-
Deactiveer de
uigang
-
Actieve uitgang
Laad de timer weer
op
-
Deactiveer de
uigang
-
