V2 DEV-R2 Handbuch Seite 22

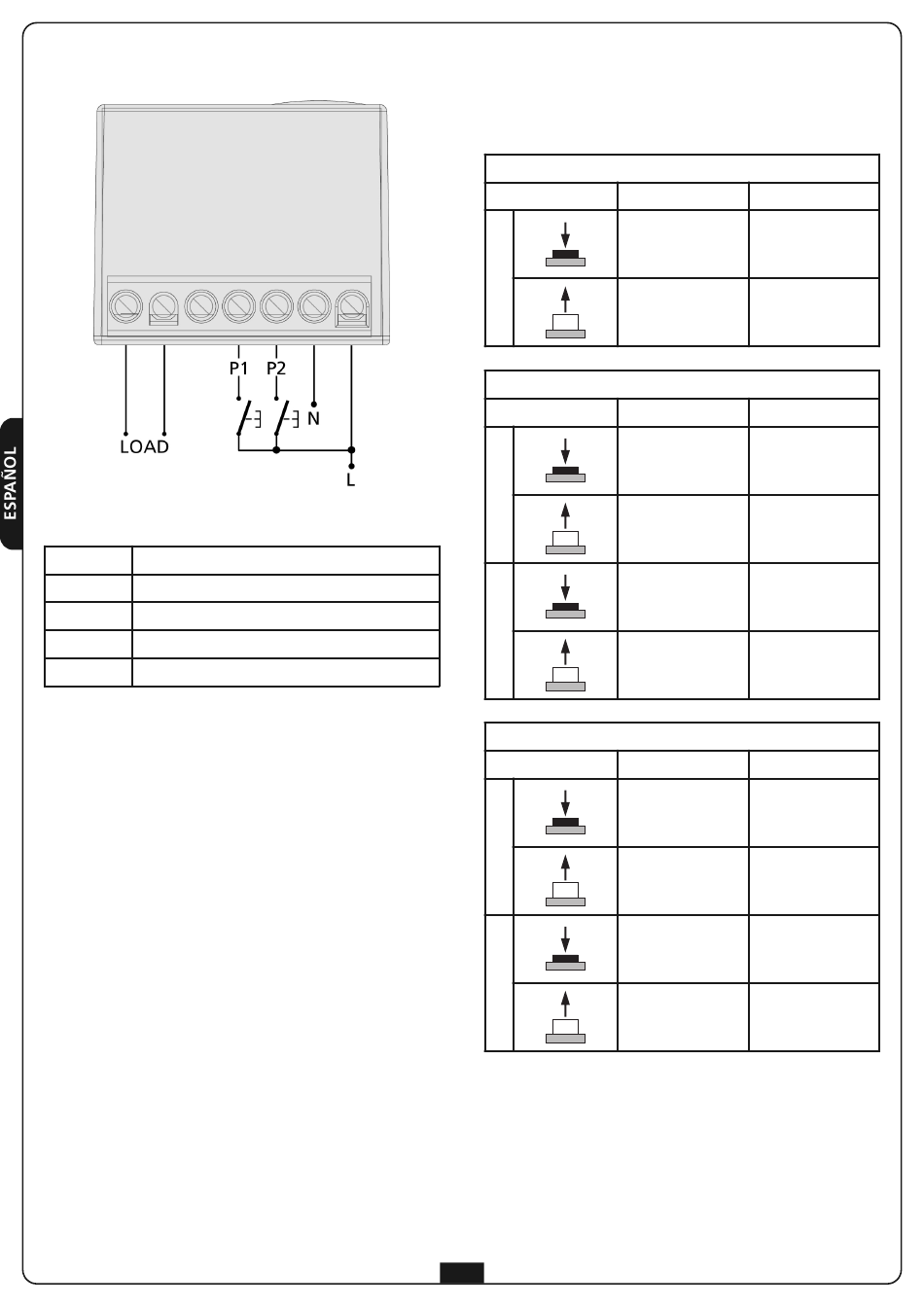

CABLEADO
LOAD Salida relé
P1 Entrada del botón P1
P2 Entrada del botón P2
N Alimentación neutral
L Fase de alimentación
LÓGICA DE FUNCIONAMIENTO DE LAS
ENTRADAS CABLEADAS
Las dos entradas cableadas (P1 y P2) funcionan de forma
diferente dependiendo de la lógica de funcionamiento
programada.
Lógica de funcionamiento MONOESTABLE
Estado botones Salida NO activa
Activa la salida
P1
-
Lógica di funcionamiento BIESTABLE
Estado botones Salida NO activa
Activa la salida
P1
-
-
P2
-
Lógica de funcionamiento TEMPORIZADOR
Estado botones Salida NO activa
Activa la salida y
pone en marcha el
temporizador
P1
-
-
P2
-
22
Salida activa
-
Desactiva la salida
Salida activa
Desactiva la salida
-
Desactiva la salida
-
Salida activa
Pone a cargar el
temporizador
-
Desactiva la salida
-
