PROGRAMAÇÃO DAS LÓGICAS DE
FUNCIONAMENTO ATRAVÉS DO BOTÃO SW1

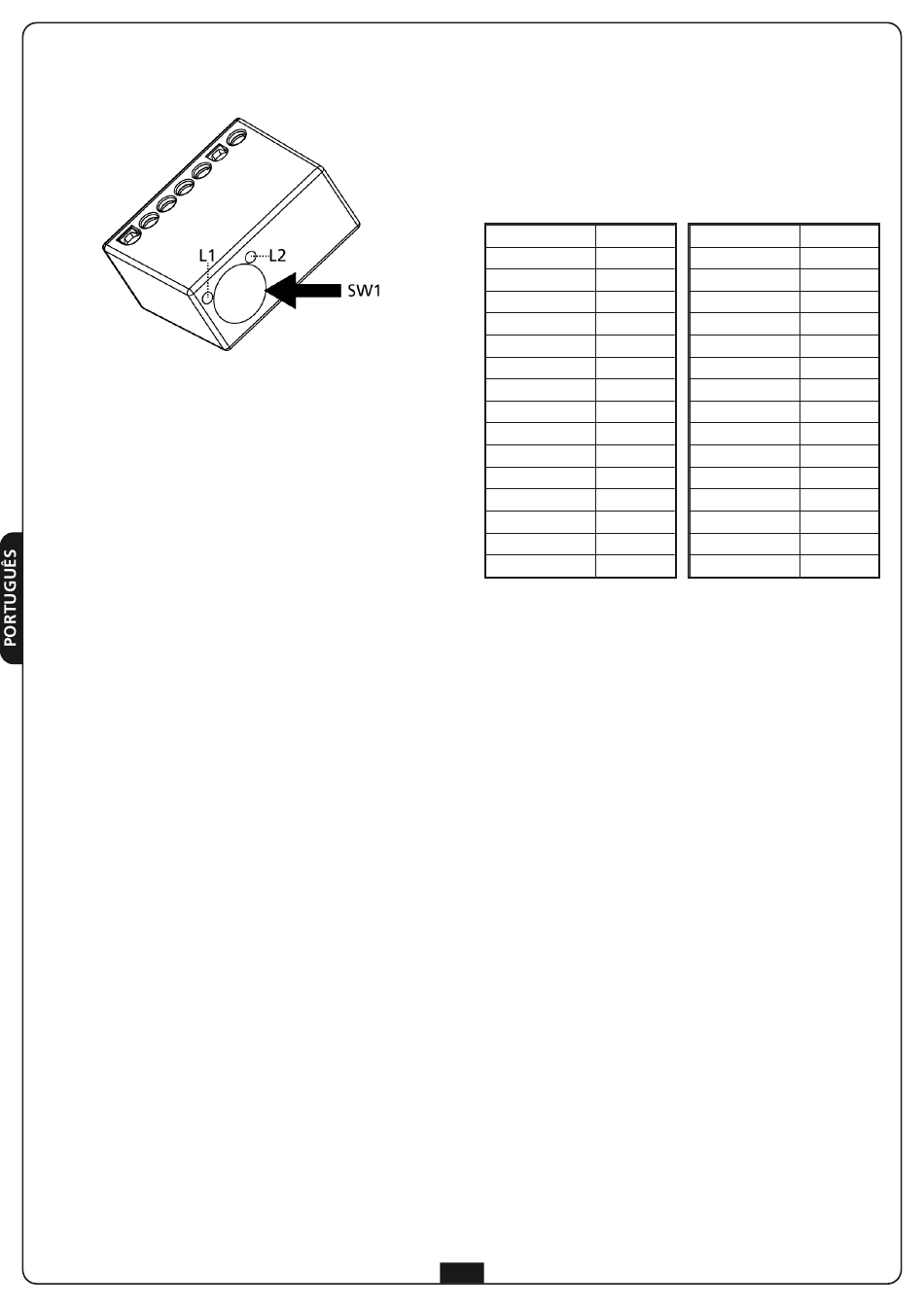

L1 - o LED acende-se quando é pressionada a tecla SW1 para
memorizar ou apagar os transmissores
L2 - o LED acende-se quando módulo DEV-R2 recebe um
código presente na memória
Lógica de funcionamento MONOESTÁVEL
• Alimentar o módulo DEV-R2
• Pressionar e manter pressionada a tecla SW1: o LED L1
acende-se
• Após 5 segundos, o LED L1 apaga-se: libertar a tecla SW1
• Após 2 segundos, o LED L2 acende-se
• Pressionar a tecla SW1: o LED L2 apaga-se, indicando o fim
do procedimento
Lógica de funcionamento BIESTÁVEL
• Alimentar o módulo DEV-R2
• Pressionar e manter pressionada a tecla SW1: o LED L1
acende-se
• Após 5 segundos, o LED L1 apaga-se: libertar a tecla SW1
• Após 2 segundos, o LED L2 acende-se
• Após mais 2 segundos, o LED L1 acende-se
• Pressionar imediatamente a tecla SW1: os LEDs L1 e L2
apagam-se, indicando o fim do procedimento
Lógica de funcionamento TEMPORIZADOR
• Alimentar o módulo DEV-R2
• Pressionar e manter pressionada a tecla SW1: o LED L1
acende-se
• Após 5 segundos, o LED L1 apaga-se: libertar a tecla SW1
• Após 2 segundos, o LED L2 acende-se
• Após mais 2 segundos, o LED L1 acende-se
• Após alguns segundos, os 2 LEDs apagam-se e o L1 fica
intermitente: o número de intermitências corresponde a um
tempo configurável tal como indicado na tabela:
N° Piscadas Tempo
1 01 seg.
2 02 seg.
3 03 seg.
4 04 seg.
5 05 seg.
6 06 seg.
7 07 seg.
8 08 seg.
9 09 seg.
10 10 seg.
11 11 seg.
12 12 seg.
13 13 seg.
14 14 seg.
15 15 seg.
• Contar o número de intermitências do LED 1 correspondente
ao tempo que se pretende definir
• Pressionar a tecla SW1 durante a intermitência desejada:
o LED L1 apaga-se, indicando o final do procedimento
30
N° Piscadas Tempo
16 30 seg.
17 1 min.
18 1,5 min.
19 2 min.
20 2,5 min.
21 3 min.
22 3,5 min.
23 4 min.
24 4,5 min.
25 5 min.
26 10 min.
27 15 min.
28 30 min.
29 45 min.
30 60 min.
