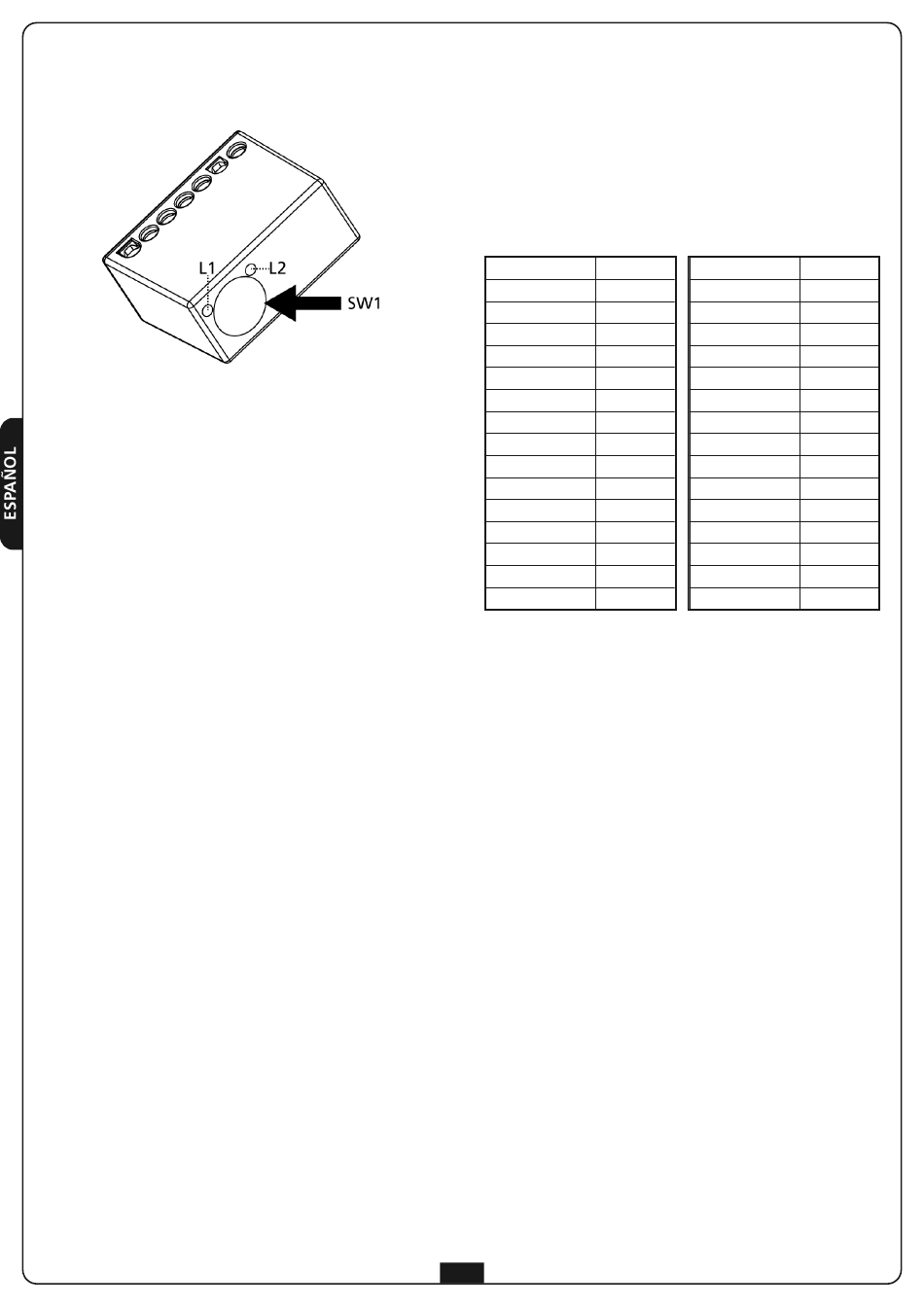

PROGRAMACIÓN DE LAS LÓGICAS DE
FUNCIONAMIENTO A TRAVÉS DEL BOTÓN
SW1
L1 - el piloto se enciende cuando se presiona el botón SW1
para memorizar o anular transmisores
L2 - el piloto se enciende cuando el módulo DEV-R2 recibe un
código presente en la memoria
Lógica de funcionamiento MONOESTABLE
• Alimentar el módulo DEV-R2
• Pulsar y mantener pulsado el botón SW1: el piloto L1 se
encenderá
• Después de 5 segundos el piloto L1 se apagará: soltar el
botón SW1
• Después de 2 segundos el piloto L2 se encenderá
• Pulsar el botón SW1: el piloto L2 se apagará indicando el final
del proceso
Lógica de funcionamiento BIESTABLE
• Alimentar el módulo DEV-R2
• Pulsar y mantener pulsado el botón SW1:
el piloto L1 se encenderá
• Después de 5 segundos el piloto L1 se apagará: soltar el
botón SW1
• Después de 2 segundos el piloto L2 se encenderá
• Después de otros 2 segundos el piloto L1 se encenderá
• Pulsar en seguida el botón SW1: los pilotos L1 y L2 se
apagarán indicando el final del proceso
Lógica de funcionamiento TEMPORIZADOR
Alimentar el módulo DEV-R2
Pulsar y mantener pulsado el botón SW1: el piloto L1 se
encenderá
Después de 5 segundos el piloto L1 se apagará: soltar el
botón SW1
Después de 2 segundos el piloto L2 se encenderá
Después de otros 2 segundos el piloto L1 se encenderá
Después de unos segundos los 2 pilotos se apagarán y L1 se
iluminará de forma intermitente: el número de intermitencias
corresponderá a un tiempo que se podrá programar como se
indica en la tabla:
N° Destellos
Tiempo
1
01 seg.
2
02 seg.
3
03 seg.
4
04 seg.
5
05 seg.
6
06 seg.
7
07 seg.
8
08 seg.
9
09 seg.
10
10 seg.
11
11 seg.
12
12 seg.
13
13 seg.
14
14 seg.
15
15 seg.
Contar el número de intermitencias del piloto L1
correspondiente al tiempo que se desee programar
Pulsar el botón SW1 durante la intermitencia deseada: el
piloto L1 se apagará indicando el final del proceso
24
N° Destellos
Tiempo
16
30 seg.
17
1 min.
18
1,5 min.
19
2 min.
20
2,5 min.
21
3 min.
22
3,5 min.
23
4 min.
24
4,5 min.
25
5 min.
26
10 min.
27
15 min.
28
30 min.
29
45 min.
30
60 min.
