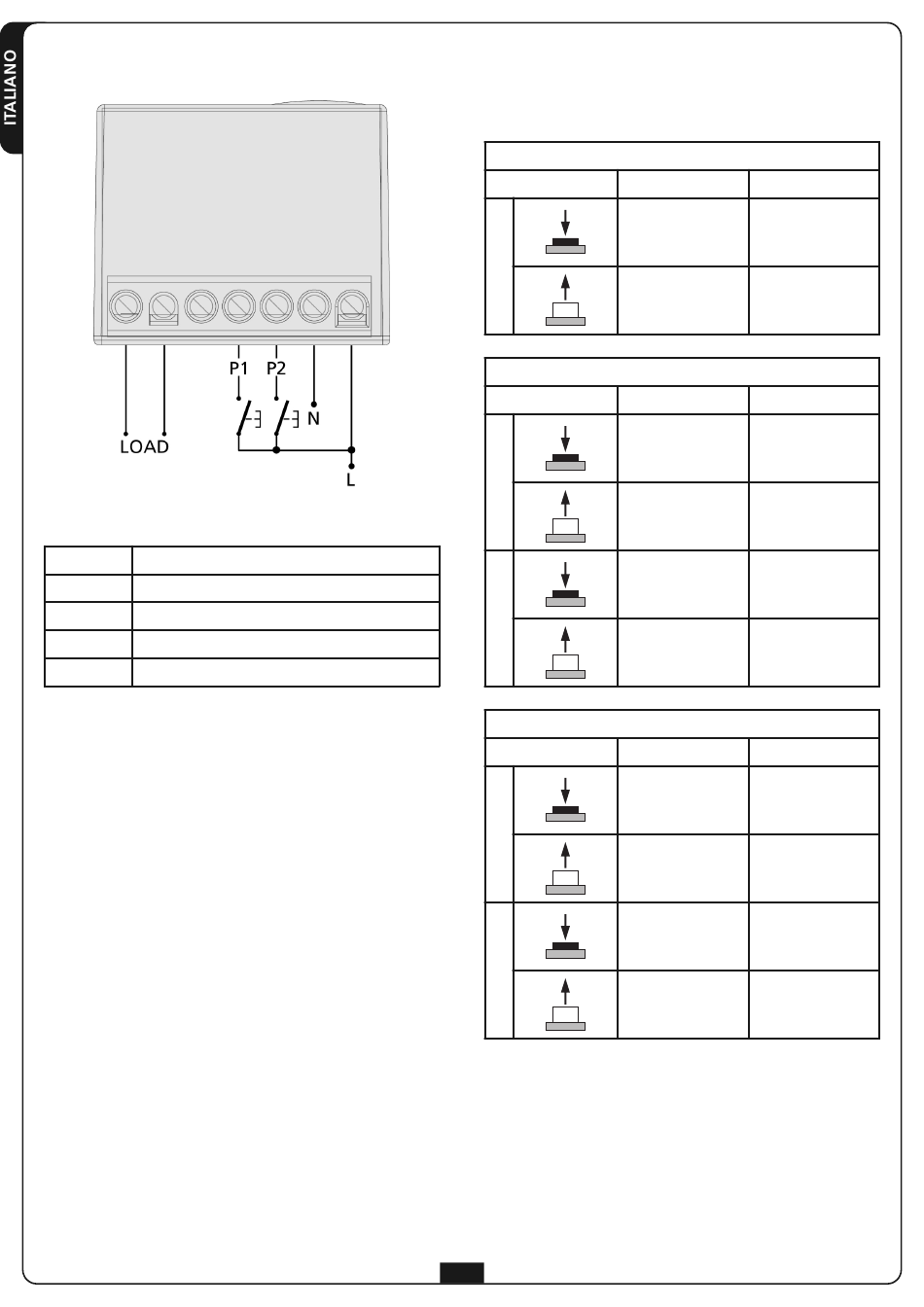

COLLEGAMENTI ELETTRICI

LOAD Uscita relè
P1 Ingresso pulsante P1
P2 Ingresso pulsante P2
N Neutro alimentazione
L Fase alimentazione
LOGICA DI FUNZIONAMENTO DEGLI
INGRESSI CABLATI
I due ingressi cablati (P1 e P2) funzionano in modo differente in
base alla logica di funzionamento impostata.
Logica di funzionamento MONOSTABILE
Stato dei pulsanti Uscita NON attiva Uscita attiva
Attiva l'uscita
P1
-
Logica di funzionamento BISTABILE
Stato dei pulsanti Uscita NON attiva Uscita attiva
Attiva l'uscita
P1
-
-
P2
-
Logica di funzionamento TIMER
Stato dei pulsanti Uscita NON attiva Uscita attiva
Attiva l'uscita e
avvia il timer
P1
-
-
P2
-
4
-
Disattiva l'uscita
Disattiva l'uscita
-
Disattiva l'uscita
-
Ricarica il timer
-
Disattiva l'uscita
-
