Anschluss an die Netzspannung

Der RUGGEDCOM RX1501 unterstützt ein einfaches Stromversorgungsmodul mit
hoher Wechselspannung, hoher Gleichspannung oder geringer Gleichspannung.
Stromversorgungsmodule können wahlweise mit einer Reihenklemme mit Schraub-
anschluss oder mit einer europäischen Reihenklemme (Euroblock) bestückt werden.
Die Reihenklemme mit Schraubanschluss wird mit Kreuzschlitzschrauben und Druck-
platten installiert, wofür Blankdrahtverbindungen oder Crimp-Kabelschuhe in Frage
kommen. Verwenden Sie Ringkabelschuhe Nr. 6 für sichere, zuverlässige Verbindun-
gen bei erheblicher Stoß- oder Schwingungsbelastung.
Informationen zum Installieren oder Entfernen eines Stromversorgungsmoduls fin-
den Sie unter
Stromschlaggefahr – Gefahr lebensgefährlicher Personenschäden.
Vergewissern Sie sich, dass alle Spannungsquellen abgeschaltet sind, bevor Sie die
Klemmen der Stromversorgungsmodule warten.
NOTICE
•
•
•
•
RUGGEDCOM RX1501
Montagehandbuch, 10/2019, C79000-G8900-1054
1 2 3
Schließerkontakt
Massekontakt
Öffnerkontakt

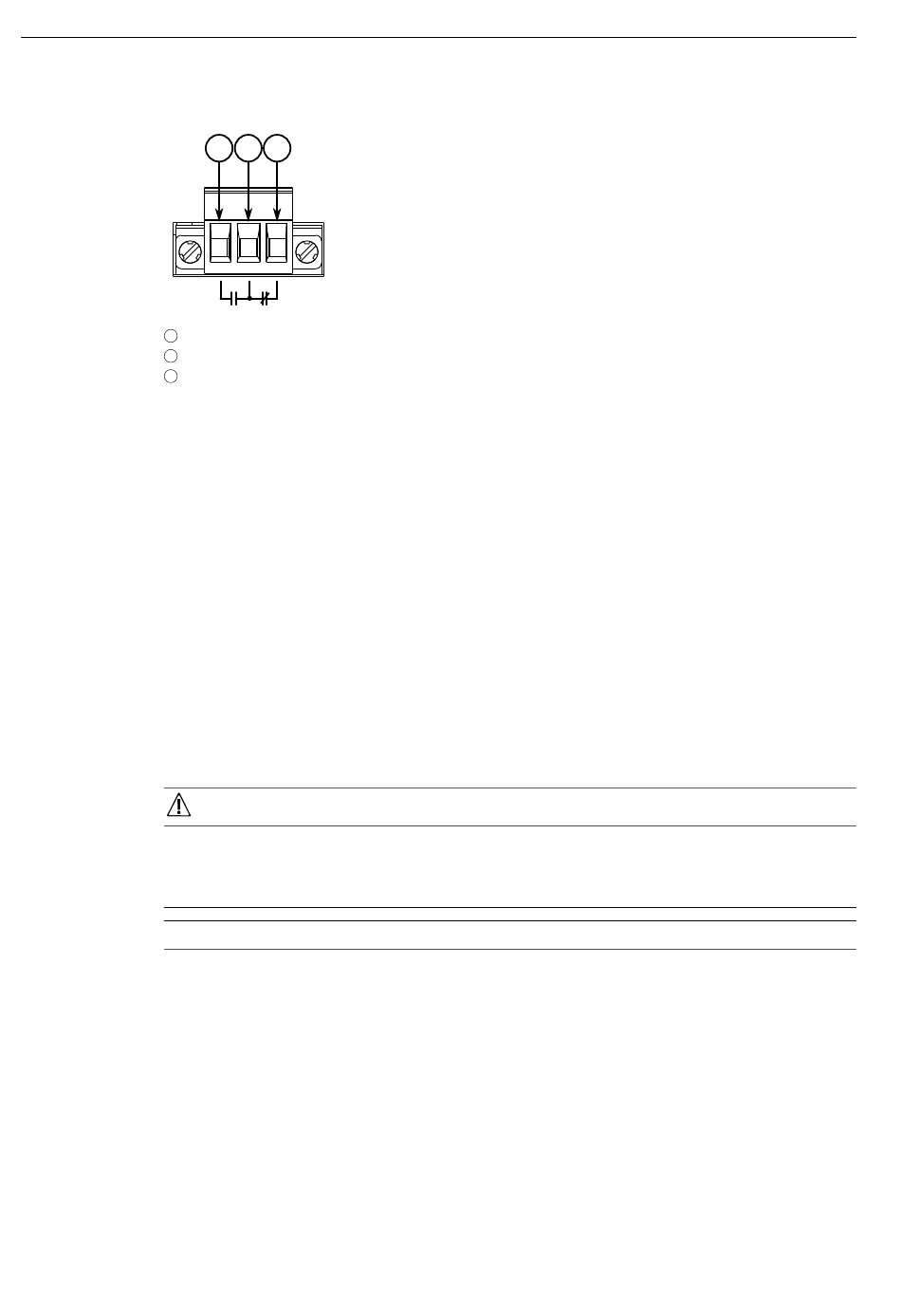

Verdrahtung des fehlersicheren Alarmrelais
"Installieren/Entfernen von Stromversorgungsmodulen (Seite
GEFAHR
Schließen Sie die Reihenklemmen mit Kupferdraht an, der Leiterquerschnitt
muss mindestens 16 AWG betragen.
Die maximal zulässige Leitungslänge zwischen dem Reihenklemme und der
Spannungsquelle darf 6 m (20 ft) für 24-V-Netzteile bzw. 18 m (60 ft) für 48-V-
Netzteile nicht überschreiten.
Für Geräte mit 125/230 V AC ist ein entsprechend bemessener AC-Leistungs-
schalter zu installieren.
Bei für 125/250 V DC ausgelegten Geräten muss ein entsprechend bemessener
DC-Leistungsschalter installiert werden.
