Gerätemanagement
In diesem Abschnitt wird beschrieben, wie Sie eine Verbindung zum Gerät herstellen
und das Gerät verwalten.
3.1 Anschließen an das Gerät
Nachstehend werden die verschiedenen Methoden für den Zugriff auf die RUG-
GEDCOM RX1501 -Konsole und die Web-Schnittstellen des Geräts beschrieben. Aus-
führliche Anweisungen dazu finden Sie im RUGGEDCOM ROX User Guide für den
RUGGEDCOM RX1501.
Serielle Konsolen- und Verwaltungsports
Sie können eine Workstation direkt an den seriellen Konsolenport oder Verwaltungs-
port anschließen, um auf die Bootzeit-Steuerung und die RUGGEDCOM RX1501 -
Schnittstellen zuzugreifen. Der Konsolenport bietet Zugriff auf die RUGGEDCOM
RX1501-Konsolenschnittstelle, während der Verwaltungsport den Zugriff auf die
RUGGEDCOM RX1501-Konsole und die Web-Schnittstellen des Geräts ermöglicht.
NOTICE
Die seriellen Konsolenports und Verwaltungsports dienen ausschließlich als tempo-
räre Verbindungen während der Erstkonfiguration und Fehlerbehebung.
Der serielle Konsolenport implementiert RS232 DCE (Data Communication Equip-
ment) an einem DB9-Steckverbinder. Der Port hat die folgende Pinbelegung:

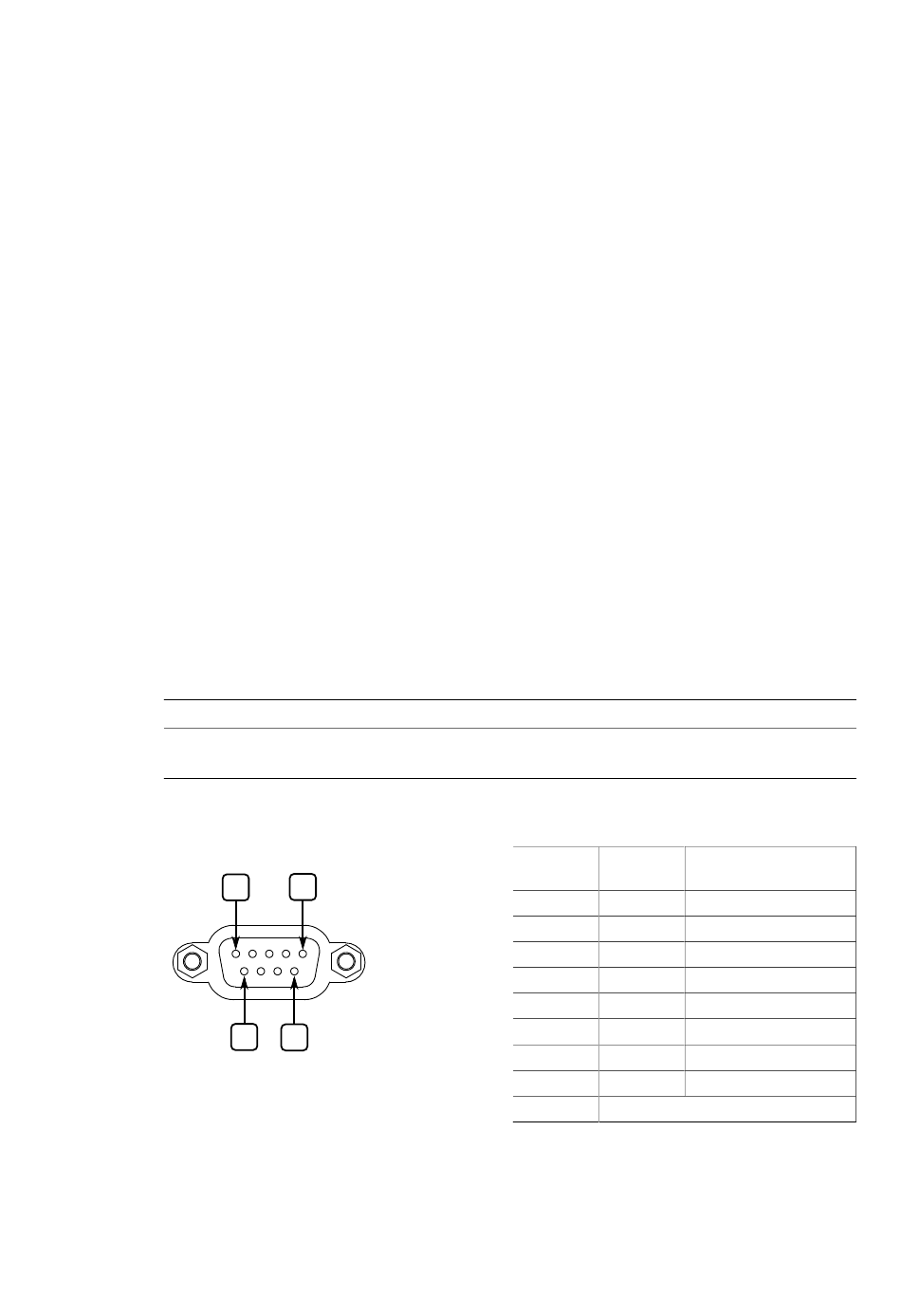

Abbildung 3.1
Informationen zur Herstellung einer Verbindung zum Gerät über den seriellen Kon-
solenport finden Sie im RUGGEDCOM ROX CLI User Guide für den RUGGEDCOM
RX1501.
RUGGEDCOM RX1501
Montagehandbuch, 10/2019, C79000-G8900-1054
1
5
9
6
Serieller DB9-Konsolenport
Pin Bezeich-
nung
1 DCD
2 RX
3 TX
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 Reserviert (nicht belegen)
3
Beschreibung
Datenträgererkennung
Daten empfangen
Daten senden
Datenterminal bereit
Signalmasse
Datensatz bereit
Sendeanforderung
Bereit zum Senden
