Gerätemanagement
3.2 Konfigurieren des Geräts
Informationen zur Herstellung einer Verbindung zum Gerät über den Verwaltungs-
port finden Sie im RUGGEDCOM ROX Web Interface User Guide oder dem RUG-
GEDCOM ROX CLI User Guide für den RUGGEDCOM RX1501.

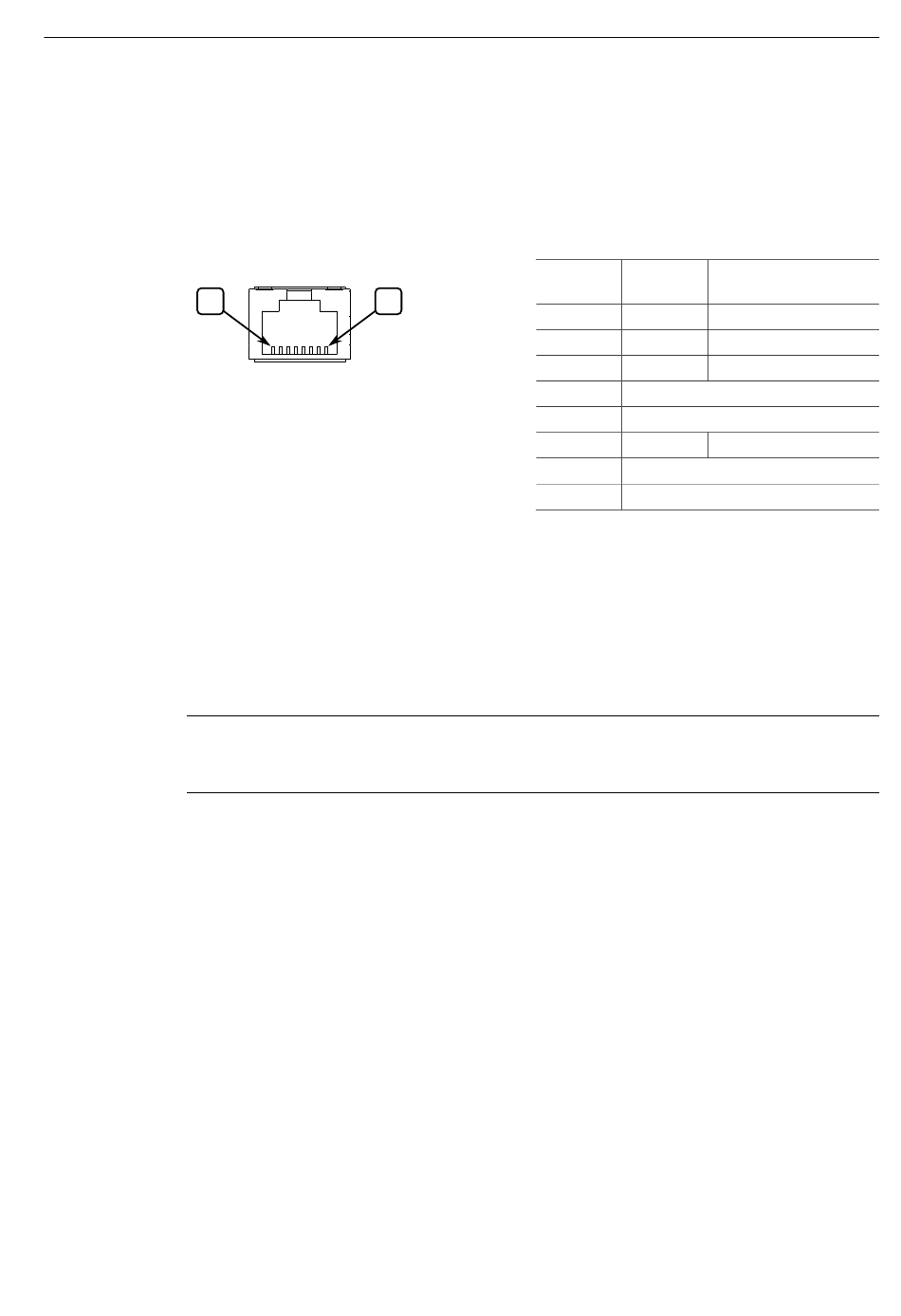

Bei dem Verwaltungsport handelt es sich um einen Ethernet-Port 10/100Base-TX in
Kupfertechnik mit RJ45-Steckverbinder. Der Verwaltungsport hat die folgende Pinbe-
legung:
8
Abbildung 3.2
Kommunikationsports
Verbinden Sie einen beliebigen verfügbaren Ethernet-Port am Gerät mit einem
Management-Switch und greifen Sie auf die Konsole und die Web-Schnittstellen des
RUGGEDCOM RX1501 über die IP-Adresse des Gerätes zu. Die Werkseinstellung der
IP-Adresse für den RUGGEDCOM RX1501 ist https://192.168.0.2.
Weitere Informationen zu verfügbaren Ports finden Sie unter
Hinweis
Single-Mode-Ports in Glasfasertechnik sind nur für Kabelsteckverbinder des Typs Ultra
Physical Contact (UPC) mit feinstpolierter Kontaktfläche geeignet.
3.2
Konfigurieren des Geräts
Sobald das Gerät installiert und mit dem Netzwerk verbunden ist, muss es konfi-
guriert werden. Das gesamte Konfigurationsmanagement geschieht über die RUG-
GEDCOM RX1501 Schnittstelle. Ausführliche Informationen zur Konfigurierung des
Geräts finden Sie im RUGGEDCOM RUGGEDCOM RX1501 User Guide für die instal-
lierte Softwareversion.
3.3
Zugreifen auf die CompactFlash-Karte
Der RUGGEDCOM RX1501 verfügt über eine abnehmbare CompactFlash-Karte (CF),
auf der Konfigurationsdateien, Firmware (aktive und Back-Versionen), dateibasierte
Feature Keys und andere Systemdateien gespeichert werden können.
24
1
RJ45-Verwaltungsport
Pin
Bezeich-
nung
1
RX+
2
RX-
3
TX+
4
Reserviert (nicht anschließen)
5
Reserviert (nicht anschließen)
6
TX-
7
Reserviert (nicht anschließen)
8
Reserviert (nicht belegen)
"Module (Seite
Montagehandbuch, 10/2019, C79000-G8900-1054
Beschreibung
Daten empfangen+
Daten empfangen-
Daten senden+
Daten senden-
29)".
