Installieren eines Stromversorgungsmoduls
Gehen Sie zum Installieren eines Stromversorgungsmoduls wie folgt vor:
1.
2.
3.
4.
5.
6.
RUGGEDCOM RX1501
Montagehandbuch, 10/2019, C79000-G8900-1054
Entfernen Sie gegebenenfalls das vorhandene Modul.
Schließen Sie die mitgelieferte Reihenklemme (sofern anwendbar) am Modul an
oder schließen Sie den Reihenklemme des Vorgängermoduls an.
Bestätigen Sie bzw. schließen Sie die Verdrahtung der Stromversorgung am
Modul an. Weitere Informationen finden Sie unter
nung (Seite 13)".
Schieben Sie das Modul in den leeren Steckplatz.
1
2
3
Gehäuse
1
Stromversorgungsmodul
2
Schrauben
3

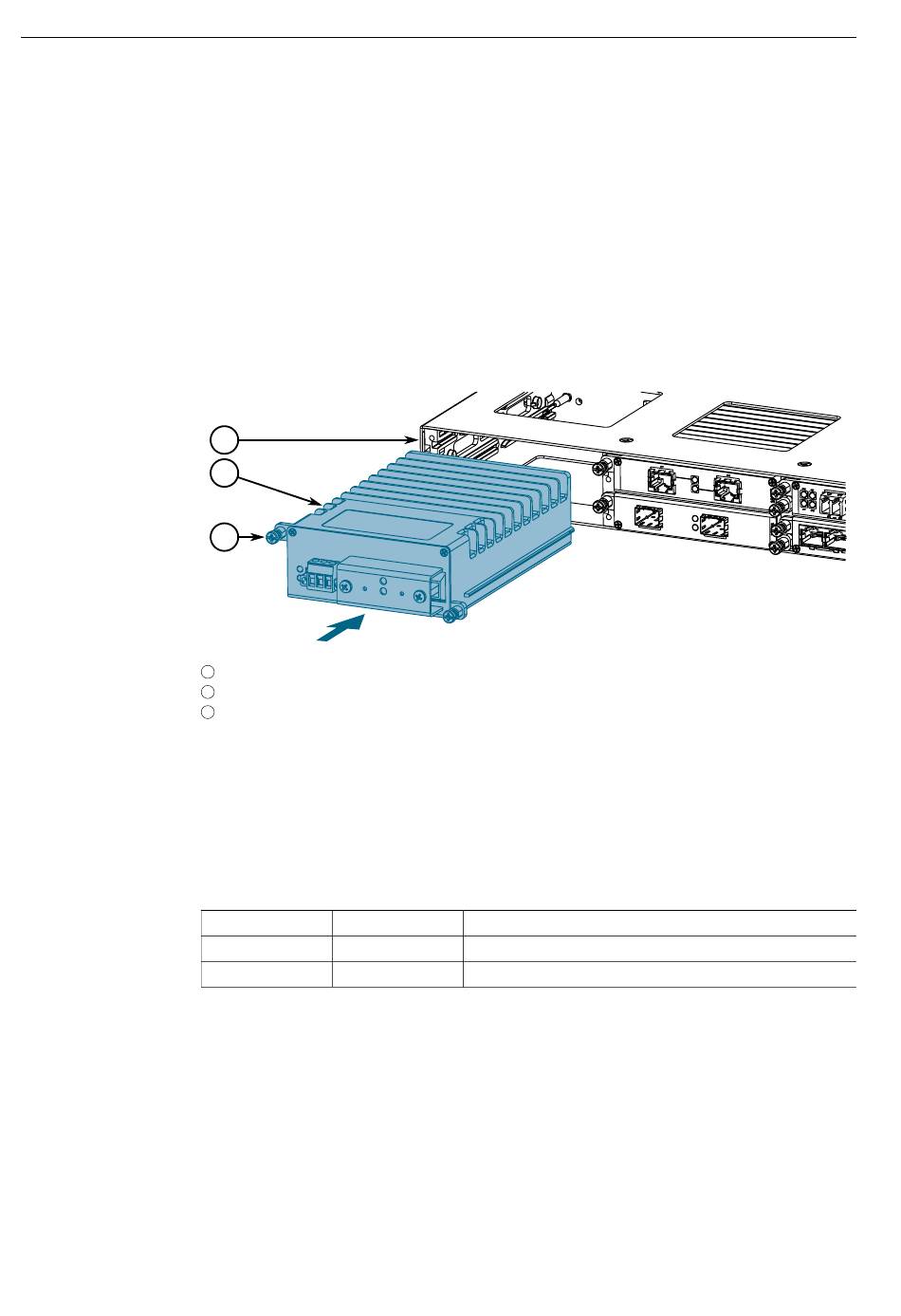

Abbildung 4.6 Installieren eines Stromversorgungsmoduls
Ziehen Sie die Schrauben von Hand fest, um das Stromversorgungsmodul am
Gehäuse zu sichern.
Schalten Sie die Stromversorgung des Moduls ein und vergewissern Sie sich,
dass das Modul mit Strom versorgt wird bzw. Strom liefert. Dies wird durch die
LEDs am Modul angezeigt.
LED
O
I
4.3 Installieren/Entfernen von Stromversorgungsmodulen
Status
Grün Das Modul liefert Spannung
Grün Das Modul empfängt Strom
"Anschluss an die Netzspan-
Beschreibung
Module
