Installation des Geräts
2.5.1 Anschließen der AC/DC-Hochspannungsversorgung
2.
3.
4.
5.
6.
16
Abbildung 2.6 Verdrahtung von AC-Reihenklemmen – Reihenklemme mit Schraubanschluss
für HI-Netzteile
Verbinden Sie den Plusdraht der Spannungsquelle mit der Plusklemme/span-
nungsführend (+/L) an der Reihenklemme.
Verbinden Sie den Minusdraht der Spannungsquelle mit der Minusklemme/neu-
tral (–/N) an der Reihenklemme.
Montieren Sie bei Schraubklemmenleisten die Sicherheitsabdeckung.
Schraube
1
Sicherheitsabdeckung
2
Schraubklemmleiste
3
RUGGEDCOM RX1501 Gerät
4

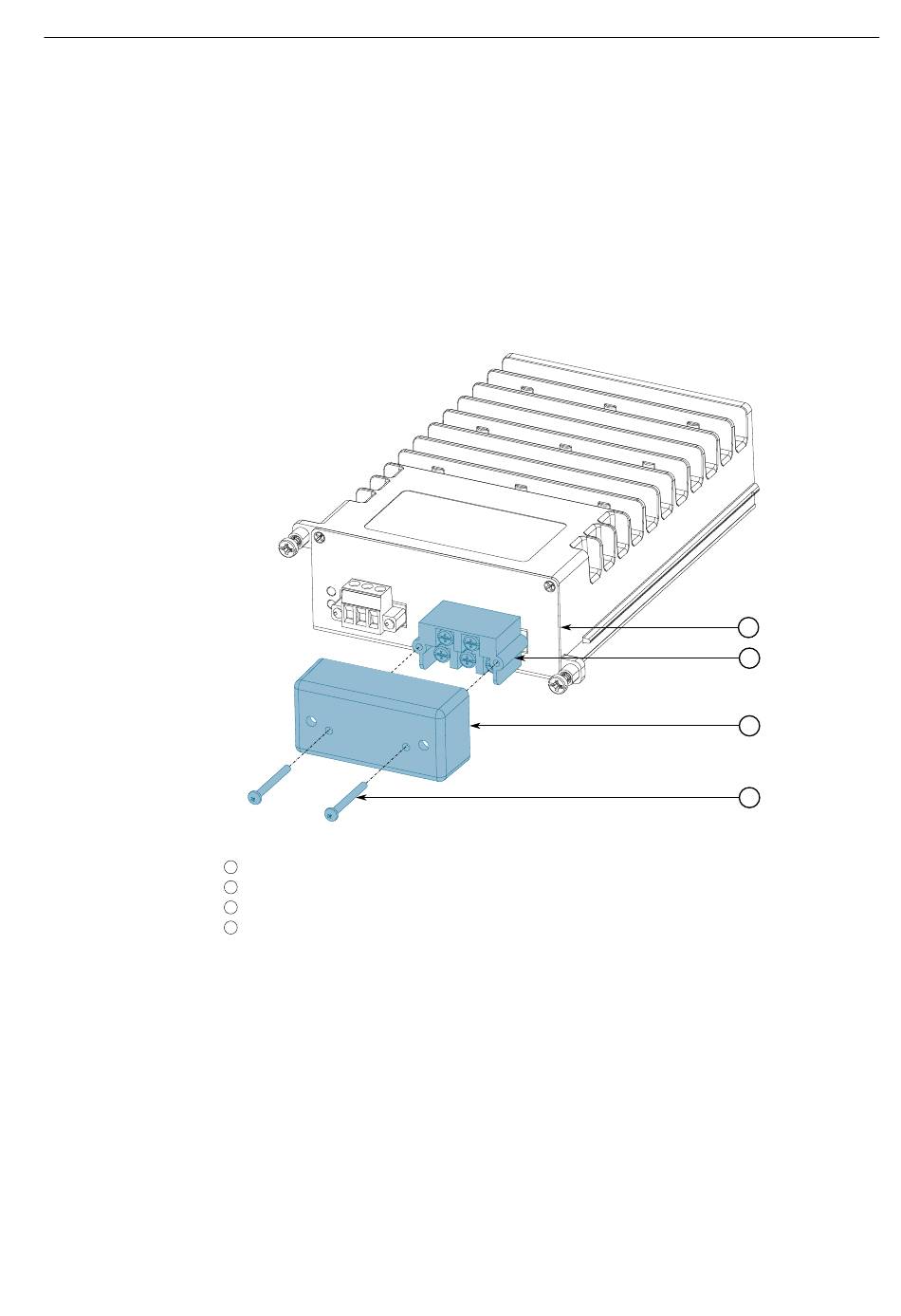

Abbildung 2.7 Die Sicherheitsabdeckung montieren
Verwenden Sie ein geflochtenes Erdungsband oder einen vergleichbaren
Erdungsleiter, um die Erdungsklemme mit dem Erdungsanschluss des Chassis zu
verbinden.
Befestigen Sie die -Erdungsklemme der Stromquelle mit einem Ringkabelschuh
Nr. 10 und einer Schraube Nr. 10-32 am -Erdungsanschluss des Geräts. Achten
4
3
2
1
RUGGEDCOM RX1501
Montagehandbuch, 10/2019, C79000-G8900-1054
