6.
RUGGEDCOM RX1501
Montagehandbuch, 10/2019, C79000-G8900-1054
Sie darauf, dass der Kabelschuh mit einem Drehmoment von 1,1 N m (9.5 lbf·in)
festgezogen wird.
Ringkabelschuh Nr. 10
1
Schraube Nr. 10-32
2
Anschluss von einer externen Stromquelle
3
-Erdungsanschluss
4

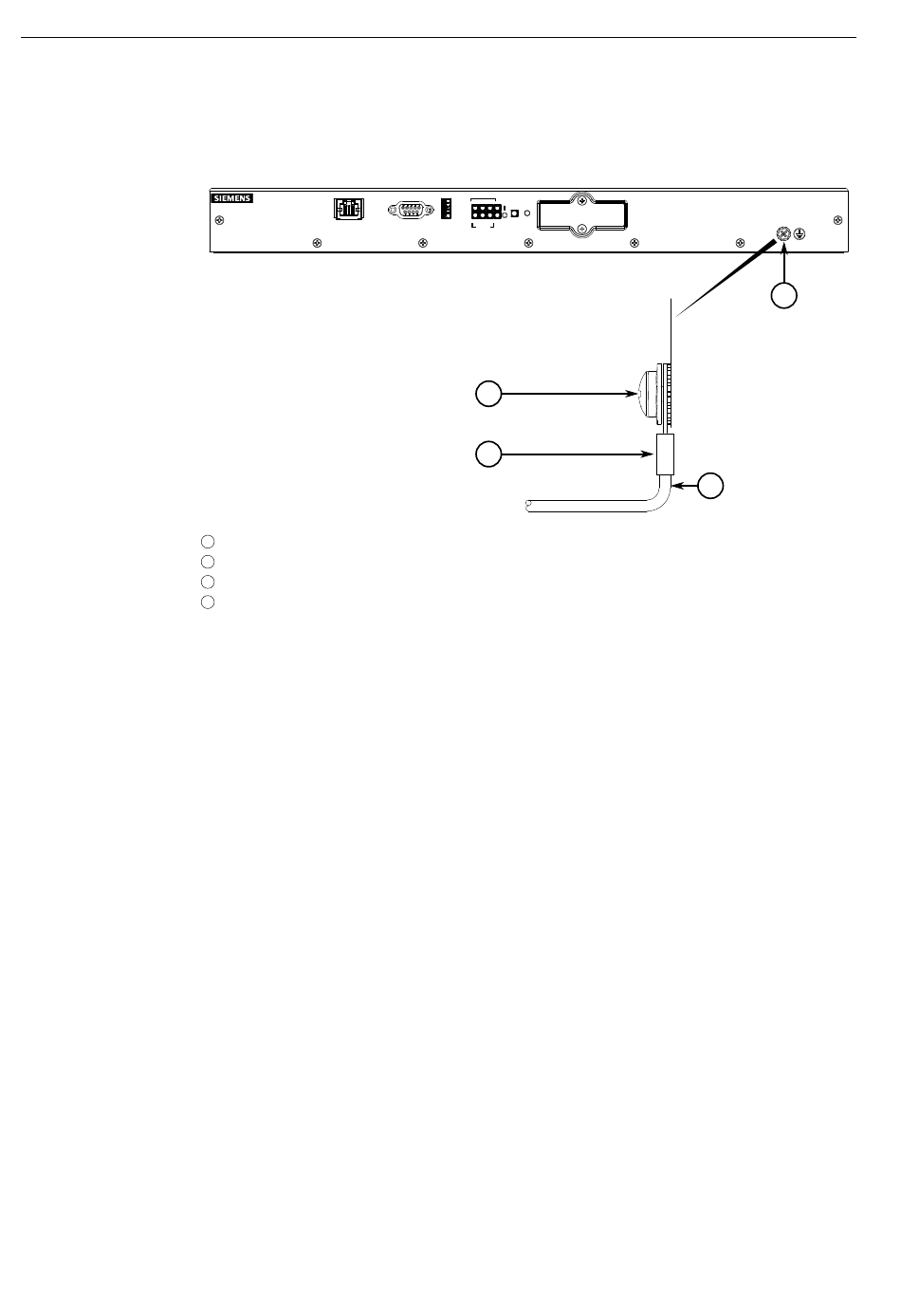

Abbildung 2.14 -Erdungsanschluss
Befestigen Sie die Sicherheitsabdeckung über der Reihenklemme. Dies ist bei
48-VDC und -48-VDC-Netzgeräten obligatorisch.
