Installation des Geräts
2.3.1 Montage des Geräts in einem Baugruppenträger
Elektrische/mechanische Gefahr – Gefahr von Sachschäden.
Berücksichtigen Sie bei einer Montage des Geräts in einem Baugruppenträger fol-
gende Punkte:
•
•
•
•
Gehen Sie wie folgt vor, um das Gerät an einem Standard-Baugruppenträger (48 cm
[19 in]) zu montieren:
1.
10
VORSICHT
Beachten Sie bei einer Montage des Geräts in einem geschlossenen oder Mehr-
geräte-Baugruppenträger, dass die Betriebs-Umgebungstemperatur des Bau-
gruppenträgers über der Umgebungstemperatur des Raums liegen kann. Achten
Sie darauf, dass der Baugruppenträger in einer geeigneten Umgebung installiert
wird, die der vom Baugruppenträger maximal erzeugten Umgebungstemperatur
standhalten kann.
Überschreiten Sie nicht, die vom Baugruppenträger-Hersteller vorgegebene
Anzahl an maximal zulässigen Geräten bzw. die Gewichtsbeschränkungen.
Vermeiden Sie eine Überlastung des Versorgungsstromkreises. Beachten Sie die
Spezifikationen vom Hersteller des Racks für den Überstromschutz und die Span-
nungsversorgung.
Stellen Sie sicher, dass das Rack und alle Geräte über eine ordnungsgemäße
Masse-zu-Erde-Verbindung verfügen. Achten Sie besonders auf Zuleitungen
(z. B. Steckerleisten), die nicht direkt mit dem Zweigstromkreis verbunden sind.
Vergewissern Sie sich, dass die Baugruppenträgeradapter auf der korrekten Seite
des Gehäuses installiert sind.
• Installieren Sie die Baugruppenträgeradapter auf der Gehäuserückseite,
damit die Module und Ports zugänglich sind.
• Installieren Sie die Baugruppenträgeradapter auf der Gehäusevorderseite,
damit die Management-Ports und LEDs zugänglich sind.
Hinweis
Das Gehäuse besitzt mehrere Montagebohrungen, so dass die Baugruppenträ-
geradapter bis zu 25 mm (1 in) von der Vorderseite des Geräts installiert werden
können.
1
3
Rückseite
1
Vorderseite
2
Baugruppenträgeradapter
3

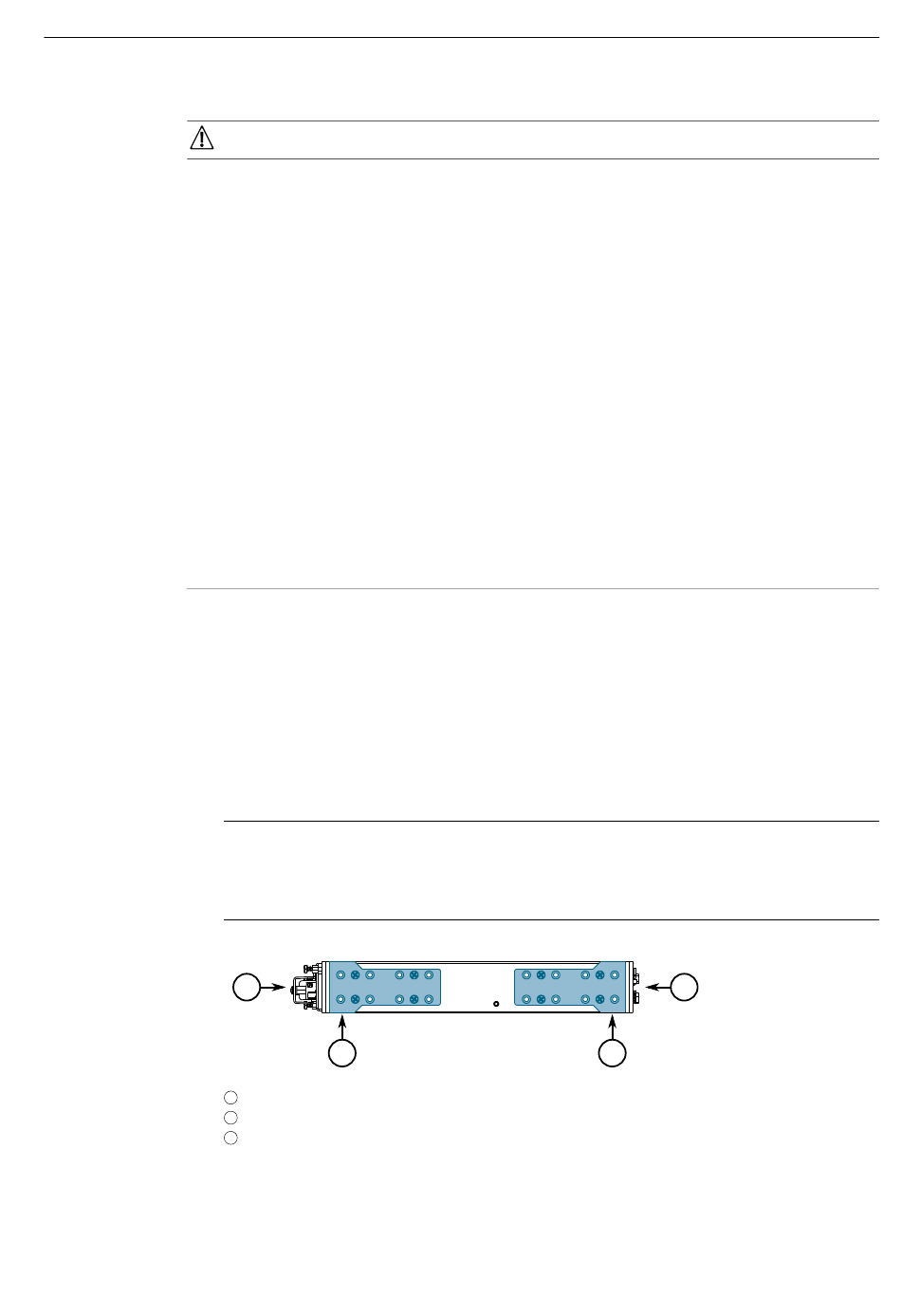

Abbildung 2.1 Baugruppenträgeradapter
2
3
