Siemens RUGGEDCOM RX1501 Montagehandbuch Seite 28

RUGGEDCOM RX1501
Montagehandbuch, 10/2019, C79000-G8900-1054

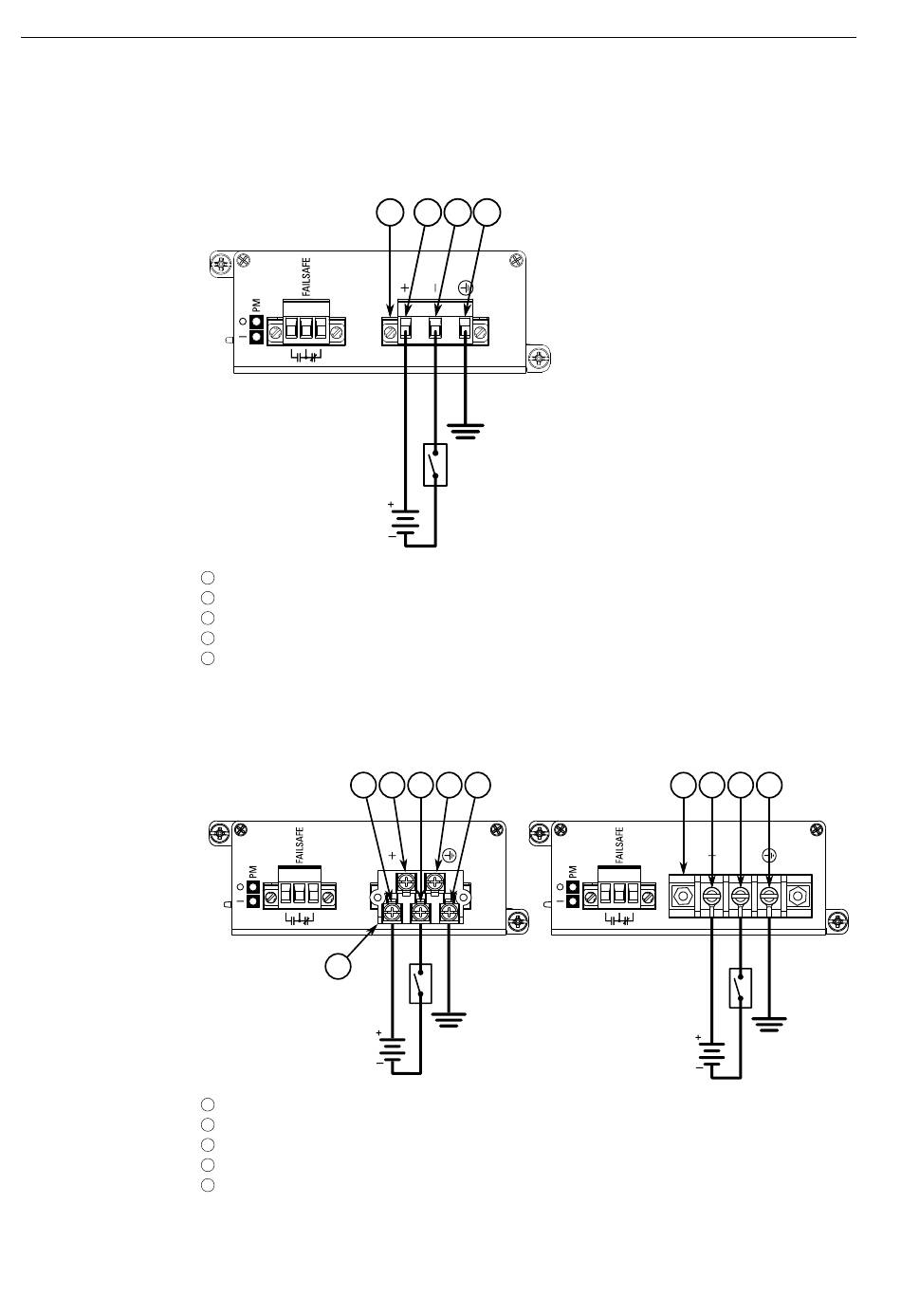

Abbildung 2.10 Verdrahtung von DC-Reihenklemmen – Reihenklemme mit Schraubanschluss
für 12P-, 24P- und 48P-Netzgeräte
Nicht angeschlossen
1
Europäische Reihenklemme (Euroblock)
2
Plusklemme (+)
3
Minusklemme (-)
4
Erdungsklemme
5
Abbildung 2.11 Verdrahtung von DC-Reihenklemmen – Europäische Reihenklemme (Euro-
block) für -12P-, -24P- und -48P-Netzteile
4
2
Nicht angeschlossen
1
Abnehmbare Schraubklemmleiste
2
Nicht abnehmbare Schraubklemmleiste
3
Plusklemme (+)
4
Minusklemme (-)
5
2.5.2 Anschließen an DC-Niederspannung
1 2 3 4
1 5 1 6
Installation des Geräts
3 4 5 6
19
