Montagehandbuch SIMATIC NET Rugged Multi Service Platforms RUGGEDCOM RX1501 Ausgabe 12/2019 https://www.siemens.com...
Seite 2
Vorwort Einleitung Installieren des Geräts SIMATIC NET Gerätemanagement Rugged Multi Service Platforms RUGGEDCOM RX1501 Module Technische Daten Montagehandbuch Zertifizierung 12/2019 C79000-G8900-1054-16...
Beachten Sie Folgendes: WARNUNG Siemens -Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorge- sehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müs- sen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme,...
Vorwort In diesem Handbuch wird der RUGGEDCOM RX1501 beschrieben. Es werden die wesentlichen Funktionen des Geräts, die Installation, Inbetriebnahme und wichtige technische Daten beschrieben. Das Handbuch richtet sich an technisches Netzwerkpersonal, das für die Installati- on, Inbetriebnahme und Instandhaltung des Geräts verantwortlich ist. Seine Verwen- dung ist auch für Netzwerk- und Systemplaner, Systemprogrammierer und Leitungs-...
Verwendung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Gewährleistung Siemens gewährt eine Garantie von fünf (5) Jahren ab dem Kaufdatum auf das Pro- dukt unter der Bedingung, dass das Produkt während der Garantiedauer zu War- tungszwecken an unser Werk zurückgesandt wird. Dieses Produkt enthält keine vom Anwender instandsetzbaren Teile.
Sie auf der Website von oder bei einem Siemens-Vertriebspartner. Kundensupport Der Kundensupport ist für alle Kunden von Siemens rund um die Uhr an 7 Tagen in der Woche erreichbar. Für technischen Support oder allgemeine Informationen wen- den Sie sich auf einem der folgenden Wege an den Siemens-Kundensupport: Online Stellen Sie Ihre Support-Anfrage über...
Seite 9
Vorwort Kontakt Siemens Internet viii RUGGEDCOM RX1501 Montagehandbuch, 12/2019, C79000-G8900-1054-16...

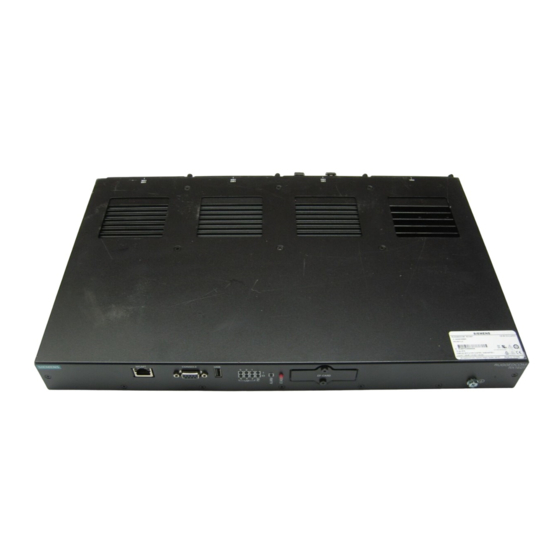

Einleitung Der RUGGEDCOM RX1501 ist ein kosteneffizienter, robuster Switch und Router für Layer 3. Die modulare und im Feld austauschbare Plattform des RUGGEDCOM RX1501 kann ausgerüstet werden mit WAN, seriellen und Ethernet-Optionen und ist somit hervorragend für Stromerzeugungs-, Industrie- und Verkehrssteuerungsanla- gen geeignet.
Einleitung 1.2 Beschreibung Beschreibung Der RUGGEDCOM RX1501 verfügt auf dem Frontbedienfeld über eine Reihe von Ports, Steuerelementen und Anzeige-LEDs, die zum Anschließen und Konfigurieren des Geräts sowie zur Fehlerbehebung dienen. Verwaltungsport Serieller Konsolenport RS-232 (DB9) USB-Port Portstatus-LEDs Netzstatus-LEDs Alarmanzeige-LED Taste für Lampentest und Alarmabschaltung (LT/ACO) Port für die CompactFlash-Karte...
Sie sicher, dass es vollständig außer Betrieb genommen wurde. Weitere Informationen finden Sie im zugehörigen User Guide. Recycling und Entsorgung Um dieses Gerät und dazugehöriges Zubehör umweltfreundlich zu recyceln bzw. zu entsorgen, wenden Sie sich an eine für die Entsorgung von Elektroschrott zertifizier- RUGGEDCOM RX1501 Montagehandbuch, 12/2019, C79000-G8900-1054-16...
Fehlern oder Unterbrechungen der Kommunikation kommen kann, die Wiederher- stellung jedoch automatisch geschieht. Siemens empfiehlt ebenfalls nicht die Verwendung von in Kupfer ausgeführten Ethernet-Ports zur Anbindung von Geräten im Feld über Entfernungen, durch die bei Fehlerzuständen zwischen Leitung und Erde starke Erhöhungen des Erdpotentials (über 2500 V) auftreten könnten.
Seite 14
Strom- und Datenkabel sollten nicht über längere Strecken parallel geführt und sollten in getrennten Kabelkanälen verlegt werden. Falls eine Kreuzung von Strom- und Datenkabeln erforderlich ist, sollte diese zur Verringerung der induk- tiven Kopplung im Winkel von 90° erfolgen. RUGGEDCOM RX1501 Montagehandbuch, 12/2019, C79000-G8900-1054-16...
Seite 15
Einleitung 1.5.2 Verkabelungsempfehlungen für Gigabit-Ethernet 1000Base-TX RUGGEDCOM RX1501 Montagehandbuch, 12/2019, C79000-G8900-1054-16...
Belastung zeitlich und in Übereinstimmung mit den Bestim- mungen des Installationslands oder der Federal Communications Commission (FCC) zu beschränken. NOTICE Dieses Produkt enthält keine durch den Anwender zu wartenden Teile. Die Gewähr- leistung erlischt, sobald Wartungsmaßnahmen von unbefugtem Personal ausgeführt werden. RUGGEDCOM RX1501 Montagehandbuch, 12/2019, C79000-G8900-1054-16...
Installieren des Geräts 2.1 Allgemeines Vorgehen Von Siemens AG nicht ausdrücklich genehmigte Änderungen können zu ungülti- gen Spezifikationen, Prüfergebnissen und behördlichen Zulassungen führen, und die Berechtigung des Anwenders zum Betrieb dieses Geräts kann erlöschen. NOTICE Dieses Produkt ist an einem Standort mit beschränktem Zugang zu installieren, wo der Zugriff nur für berechtigtes Personal möglich ist, das über die Einschränkungen...
2.3 Montage des Geräts Prüfen Sie, ob der Lieferumfang vollständig ist. NOTICE Wenn ein Teil fehlt oder beschädigt ist, wenden Sie sich an Siemens zur Unterstüt- zung. Montage des Geräts Der RUGGEDCOM RX1501 ist auf maximale Flexibilität bei der Montage und Anzeige ausgelegt.
Seite 19
Spannungsversorgung. • Stellen Sie sicher, dass der Baugruppenträger und alle Geräte über eine ord- nungsgemäße Masse-zu-Erde-Verbindung verfügen. Achten Sie besonders auf Zuleitungen (z. B. Steckerleisten), die nicht direkt mit dem Zweigstromkreis ver- bunden sind. RUGGEDCOM RX1501 Montagehandbuch, 12/2019, C79000-G8900-1054-16...
2.3.2 Montage des Geräts auf Hutschiene Für die Montage auf einer Hutschiene kann der RUGGEDCOM RX1501 mit Panel-/Hut- schienenadaptern ausgestattet werden, die auf jeder Seite des Gehäuses vorinstal- liert werden. Mit Hilfe der Adapter kann das Gerät auf eine Hutschiene (35 mm oder 1,4 in) geschoben werden.
2.3.3 Schalttafeleinbau des Geräts Für die Montage an einem Panel kann der RUGGEDCOM RX1501 mit Panel-/Hutschie- nenadaptern ausgestattet werden, die auf jeder Seite des Gehäuses vorinstalliert werden. Mithilfe der Adapter ist es möglich, das Gerät mit Schrauben an einer Schalt- tafel zu befestigen.
Alarm konfiguriert, öffnet das Relais den Schließerkontakt (S) und schließt den Öffnerkontakt (Ö). Hinweis Die Steuerung des Ausgangs des ausfallsicheren Relais ist über RUGGEDCOM RX1501 konfigurierbar. Ein häufiger Einsatzzweck dieses Relais ist die Signalisierung eines Alarms bei Stromausfall. Weitere Informationen finden Sie im RUGGEDCOM RX1501- Benutzerhandbuch für den RUGGEDCOM RX1501.
Abbildung 2.4 Verdrahten des fehlersicheren Alarmrelais Anschluss an die Netzspannung Der RUGGEDCOM RX1501 unterstützt ein einfaches Stromversorgungsmodul mit hoher Wechselspannung, hoher Gleichspannung oder geringer Gleichspannung. Stromversorgungsmodule können wahlweise mit einer Reihenklemme mit Schraub- anschluss oder mit einer europäischen Reihenklemme (Euroblock) bestückt werden.
48-V-DC-Netzteils an. Das Netzteil könnte dadurch beschädigt werden. Hinweis Die Reihenklemme mit Schraubanschluss wird mit Kreuzschlitzschrauben und Druck- platten installiert, wofür Blankdrahtverbindungen oder Crimp-Kabelschuhe in Frage kommen. Verwenden Sie Ringkabelschuhe der Größe Nr. 6 für sichere, zuverlässige Verbindungen. RUGGEDCOM RX1501 Montagehandbuch, 12/2019, C79000-G8900-1054-16...
Seite 25
Europäische Reihenklemme (Euroblock) Plusklemme/spannungsführend (+/L) Erdungsklemme Klemme für Minuspol/Neutralleiter (-/N) Abbildung 2.5 Verdrahtung von AC-Reihenklemmen – Europäische Reihenklemme (Euro- block) für HIP-Netzteile Nicht angeschlossen Abnehmbare Schraubklemmleiste Nicht abnehmbare Schraubklemmleiste Plusklemme/spannungsführend (+/L) Erdungsklemme Klemme für Minuspol/Neutralleiter (-/N) RUGGEDCOM RX1501 Montagehandbuch, 12/2019, C79000-G8900-1054-16...
Seite 26
(–/N) an der Reihenklemme. Montieren Sie bei Schraubklemmenleisten die Sicherheitsabdeckung. Schraube Sicherheitsabdeckung Schraubklemmleiste RUGGEDCOM RX1501-Gerät Abbildung 2.7 Montieren der Sicherheitsabdeckung Verwenden Sie ein geflochtenes Erdungsband oder einen anderen geeigneten Erdungsleiter, um die Erdungsklemme mit dem Masseanschluss des Chassis zu verbinden.
Schließen Sie keine Wechselspannungskabel an die Reihenklemme eines 12-, 24- oder 48-V-DC-Netzteils an. Das Netzteil könnte dadurch beschädigt werden. Hinweis RUGGEDCOM RX1501 funktioniert sowohl mit positiven als auch mit negativen VDC- Netzteilen. Hinweis Die Reihenklemme mit Schraubanschluss wird mit Kreuzschlitzschrauben und Druck- platten installiert, wofür Blankdrahtverbindungen oder Crimp-Kabelschuhe in Frage...
Seite 28
Verbinden Sie den Klemmenblock für die Spannungsversorgung mit dem Gerät. Europäische Reihenklemme (Euroblock) Plusklemme (+) Minusklemme (-) Erdungsklemme Abbildung 2.9 Verdrahtung von DC-Reihenklemmen – Europäische Reihenklemme (Euro- block) für 12P-, 24P- und 48P-Netzteile Nicht angeschlossen Abnehmbare Schraubklemmleiste Nicht abnehmbare Schraubklemmleiste Plusklemme (+) Minusklemme (-) Erdungsklemme RUGGEDCOM RX1501 Montagehandbuch, 12/2019, C79000-G8900-1054-16...
Seite 29
Nicht angeschlossen Europäische Reihenklemme (Euroblock) Plusklemme (+) Minusklemme (-) Erdungsklemme Abbildung 2.11 Verdrahtung von DC-Reihenklemmen – Europäische Reihenklemme (Euro- block) für -12P-, -24P- und -48P-Netzteile Nicht angeschlossen Abnehmbare Schraubklemmleiste Nicht abnehmbare Schraubklemmleiste Plusklemme (+) Minusklemme (-) RUGGEDCOM RX1501 Montagehandbuch, 12/2019, C79000-G8900-1054-16...
Seite 30
Verbinden Sie den Minusdraht der Spannungsquelle mit der Minusklemme (–) an der Reihenklemme. Montieren Sie bei Schraubklemmenleisten die Sicherheitsabdeckung. Schraube Sicherheitsabdeckung Schraubklemmleiste RUGGEDCOM RX1501-Gerät Abbildung 2.13 Montieren der Sicherheitsabdeckung Befestigen Sie die Erdungsklemme der Stromquelle mit einem Ringkabelschuh Nr. 10 und einer Schraube Nr. 10-32 am Erdungsanschluss des Geräts. Achten RUGGEDCOM RX1501...
Seite 31
Sie darauf, dass der Kabelschuh mit einem Drehmoment von 1,1 N m (9.5 lbf·in) festgezogen wird. Ringkabelschuh Nr. 10 Schraube Nr. 10-32 Anschluss von einer externen Stromquelle -Erdungsanschluss Abbildung 2.14 -Erdungsanschluss Befestigen Sie die Sicherheitsabdeckung über der Reihenklemme. Dies ist bei 48-VDC und -48-VDC-Netzgeräten obligatorisch. RUGGEDCOM RX1501 Montagehandbuch, 12/2019, C79000-G8900-1054-16...
Serielle Konsolen- und Verwaltungsports Sie können einen Arbeitsplatz direkt an den seriellen Konsolenport oder Verwaltungs- port anschließen, um auf die Bootzeit-Steuerung und die RUGGEDCOM RX1501 - Schnittstellen zuzugreifen. Über den seriellen Konsolenport ist der Zugriff auf die Konsolenschnittstelle des RUGGEDCOM RX1501 möglich, während über den Verwal- tungsport der Zugriff auf Konsole und Webschnittstellen des RUGGEDCOM RX1501 hergestellt wird.
Verbinden Sie einen beliebigen verfügbaren Ethernet-Port am Gerät mit einem Management-Switch und greifen Sie über die IP-Adresse des Geräts auf die Konsole und die Webschnittstellen des RUGGEDCOM RX1501 zu. Die werkseitig eingestellte IP-Adresse für den RUGGEDCOM RX1501 lautet https://192.168.0.2. Weitere Informationen über verfügbare Ports finden Sie unter "Module (Seite...
Folgende Tätigkeiten machen die Gewährleistung ungültig und führen möglicher- weise zur Beschädigung bzw. zum Verlust von Konfigurationsdaten: • Verwendung einer für den Einsatz mit diesem Gerät von Siemens nicht geneh- migten CF-Karte • Entfernen der CF-Karte unter anderen Bedingungen als den in diesem Abschnitt...
Seite 35
Zum Ziehen der CF-Karte aus dem Gerät gehen Sie folgendermaßen vor: Achten Sie darauf, dass das Gerät ausgeschaltet ist. Nehmen Sie die Abdeckplatte der CF-Karte ab. Auswurfknopf Compact Flash Card Abdeckplatte Abbildung 3.4 Ziehen der CF-Karte RUGGEDCOM RX1501 Montagehandbuch, 12/2019, C79000-G8900-1054-16...
Seite 36
Gerätemanagement 3.3 Zugreifen auf die CompactFlash-Karte Drücken Sie den Auswurfknopf links neben der CF-Karte und ziehen Sie die Karte heraus. Befestigen Sie die Abdeckplatte der CF-Karte am Chassis. RUGGEDCOM RX1501 Montagehandbuch, 12/2019, C79000-G8900-1054-16...
Seite 37
Gerätemanagement 3.3 Zugreifen auf die CompactFlash-Karte RUGGEDCOM RX1501 Montagehandbuch, 12/2019, C79000-G8900-1054-16...
Module Der RUGGEDCOM RX1501 ist mit Steckplätzen für bis zu vier im Feld austauschbare Line-Module ausgestattet, wodurch das Leistungsspektrum des Geräts erweitert bzw. an spezielle Anwendungen angepasst werden kann. Es stehen zahlreiche Module zur Verfügung, die jeweils mit Kommunikationsports eines bestimmten Typs ausgestat- tet sind: Kupfer-Ethernet, Glasfaser-Ethernet, SFP, WAN, Mobilfunkmodem und DDS.
Installieren/Entfernen von Line-Modulen Nach der Installation eines neuen Line-Moduls im Gerät stehen alle Funktionen des Moduls im RUGGEDCOM RX1501 zur Verfügung. Weitere Informationen finden Sie im RUGGEDCOM ROX-Benutzerhandbuch für den RUGGEDCOM RX1501. Nach dem Entfernen eines Line-Moduls werden alle Funktionen des Moduls im RUG- GEDCOM RX1501 ausgeblendet oder deaktiviert.
Seite 51
Ziehen Sie das Modul aus dem Chassis, um es zu trennen. Modul Gehäuse Schraube Abbildung 4.2 Entfernen eines Moduls Installieren Sie ein neues Modul oder ein Blindmodul (zum Schutz vor eindrin- gendem Staub oder Schmutz). [Optional] Installieren Sie das Gerät gegebenenfalls im Baugruppenträger. RUGGEDCOM RX1501 Montagehandbuch, 12/2019, C79000-G8900-1054-16...
Abbildung 4.3 Installieren eines Moduls Ziehen Sie die Schrauben fest, um das Modul zu sichern. [Optional] Installieren Sie das Gerät gegebenenfalls im Baugruppenträger. Installieren/Entfernen von Stromversorgungsmodulen Der RUGGEDCOM RX1501 unterstützt ein einfaches Stromversorgungsmodul. Stromversorgungsmodul Abbildung 4.4 Stromversorgungsmodul RUGGEDCOM RX1501 Montagehandbuch, 12/2019, C79000-G8900-1054-16...
Seite 53
Sie die Reihenklemme mit der noch angeschlossenen Verdrahtung ent- fernen und beiseite legen, um sie später mit dem neuen Modul zu verbinden. Installieren Sie ein neues Modul oder ein Blindmodul zum Schutz vor eindringen- dem Staub oder Schmutz. RUGGEDCOM RX1501 Montagehandbuch, 12/2019, C79000-G8900-1054-16...
Seite 54
Schalten Sie die Stromversorgung des Moduls ein und vergewissern Sie sich, dass das Modul mit Strom versorgt wird bzw. Strom liefert. Dies wird durch die LEDs am Modul angezeigt. Status Beschreibung Grün Das Modul liefert Spannung Grün Das Modul empfängt Strom RUGGEDCOM RX1501 Montagehandbuch, 12/2019, C79000-G8900-1054-16...
Seite 55
Module 4.3 Installieren/Entfernen von Stromversorgungsmodulen RUGGEDCOM RX1501 Montagehandbuch, 12/2019, C79000-G8900-1054-16...
Maximale Schaltspannung Schaltbemessungsstrom Potentialtrennung 30 V DC 2800 V DC für 1 Minute zwi- 125 V DC 0,1 A , 0,15 A schen Spule und Kontaktstücken 250 V AC 6,25 A Induktive Last R/L = 7 ms Ohmsche Last RUGGEDCOM RX1501 Montagehandbuch, 12/2019, C79000-G8900-1054-16...
Technische Daten 5.3 Betriebsumgebung Betriebsumgebung Der RUGGEDCOM RX1501 ist für einen Betrieb unter folgenden Umgebungsbedin- gungen ausgelegt. NOTICE Temperaturgrenzwerte für ausgewählte Line-Module können von Werten abwei- chen, denen der RUGGEDCOM RX1501 standhalten kann. Vergewissern Sie sich vor einer Nutzung, dass die ausgewählten Module auf die zu erwartenden Umwelt- bedingungen ausgelegt sind.
Zertifizierung Das RUGGEDCOM RX1501-Gerät wurde gründlich geprüft, um seine Konformität mit anerkannten Normen zu garantieren, und es hat die Zulassung von anerkannten Zulassungsbehörden erhalten. Hinweis Zertifizierungen für einzelne Module sind online abrufbar im Katalog der RUG- GEDCOM-Module. Zulassungen In diesem Abschnitt sind die Normen und Standards aufgeführt, die der RUGGEDCOM RX1501 erfüllt.
Zertifizierung 6.1.3 Europäische Union (EU) 6.1.3 Europäische Union (EU) Dieses Gerät erfüllt laut Siemens AG grundlegende Anforderungen und sonstige ein- schlägige Bestimmungen folgender EU-Richtlinien: • Richtlinie 2014/30/EU Richtlinie 2014/30/EU des Europäischen Parlaments und des Rats vom 26. Febru- ar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit (Neufassung).
Title 21 Code of Federal Regulations (CFR) – Chapter I – Sub-Chapter J – Radiolo- gical Health 6.1.6 ISED Siemens AG erklärt in Bezug auf dieses Gerät, dass es die Anforderungen der folgen- den ISED-Norm (Innovation Science and Economic Development) in Kanada erfüllt: • CAN ICES-3 (A) / NMB-3 (A)
Siemens unter https://support.industry.siemens.com/cs/ww/en/view/89855782 erhältlich. 6.1.8 RoHS Für dieses Gerät hat Siemens AG erklärt, dass es die Anforderungen der folgenden RoHS-Schadstoffrichtlinien erfüllt, die eine Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten untersagen: • China RoHS 2 Verwaltungsmaßnahmen zur Kontrolle von Umweltverschmutzungen durch elek-...
Industriebereiche • IEC 61850-3 Kommunikationsnetze und -systeme in Umspannwerken – Teil 3: Allgemeine Anforderungen Typprüfungen EMV und Umgebungsbedingungen Der RUGGEDCOM RX1501 hat die folgenden Prüfungen der elektromagnetischen Verträglichkeit (EMV) und Umweltprüfungen bestanden. EMV-Typprüfung für IEC 61850-3 Prüfung Beschreibung Prüfstufen Prüf-...
Seite 67
Von Siemens angegebene Schweregrade Typprüfungen der EMV-Störfestigkeit für IEEE 1613 Hinweis Der RUGGEDCOM RX1501 erfüllt die Anforderungen der Klasse 2 an ausschließlich glasfaserbasierte Konfigurationen und die Anforderungen der Klasse 1 an kupfer- basierte Ports. Bei Class 1 ist ein vorübergehender Kommunikationsverlust zulässig, während Class 2 eine fehlerfreie und unterbrochene Kommunikation erfordert.
Seite 68
Klasse 1 IEC 61373 Lange Lebensdauer (sto- Kategorie 1 Klasse B chastische Schwingungen) Stoß IEC 60255-21-3 Erdbebenprüfung Methode A Level 2 MIL-STD-810G Höhe 12192 m (40000 ft) bei 40 °C, 90 Minuten RUGGEDCOM RX1501 Montagehandbuch, 12/2019, C79000-G8900-1054-16...
Seite 69
Zertifizierung 6.2 Typprüfungen EMV und Umgebungsbedingungen RUGGEDCOM RX1501 Montagehandbuch, 12/2019, C79000-G8900-1054-16...
