2.3.2 Montage des Geräts auf einer DIN-Schiene
Zur DIN-Schienen-Montage kann der RUGGEDCOM RX1501 mit Schalttafel-/Hut-
schienenadaptern bestückt werden, die auf jeder Seite des Chassis vorinstalliert wer-
den. Mit Hilfe der Adapter kann das Gerät auf eine Hutschiene (35 mm oder 1,4 in)
geschoben werden.
Gehen Sie wie folgt vor, um das Gerät auf einer Hutschiene zu montieren:
1.
2.
2.3.3 Schalttafeleinbau des Geräts
Zur Schalttafelmontage kann der RUGGEDCOM RX1501 mit Schalttafel-/Hutschie-
nenadaptern bestückt werden, die auf jeder Seite des Chassis vorinstalliert werden.
Mit Hilfe der Adapter ist es möglich, das Gerät mit Schrauben an einer Schalttafel zu
befestigen.
RUGGEDCOM RX1501
Montagehandbuch, 10/2019, C79000-G8900-1054
Zum Schutz vor Vibrationen installieren Sie die Adapter gegebenenfalls auf
gegenüberliegenden Seiten des Geräts.
Schieben Sie das Gerät in den Baugruppenträger.
Fixieren Sie die Adapter mit den mitgelieferten Befestigungen am Baugruppen-
träger.
Richten Sie die Adapter auf die Hutschienen aus und schieben Sie das Gerät in
Position.
Schalttafel-/Hutschienen-Adapter
1
Hutschiene
2
Schraube
3

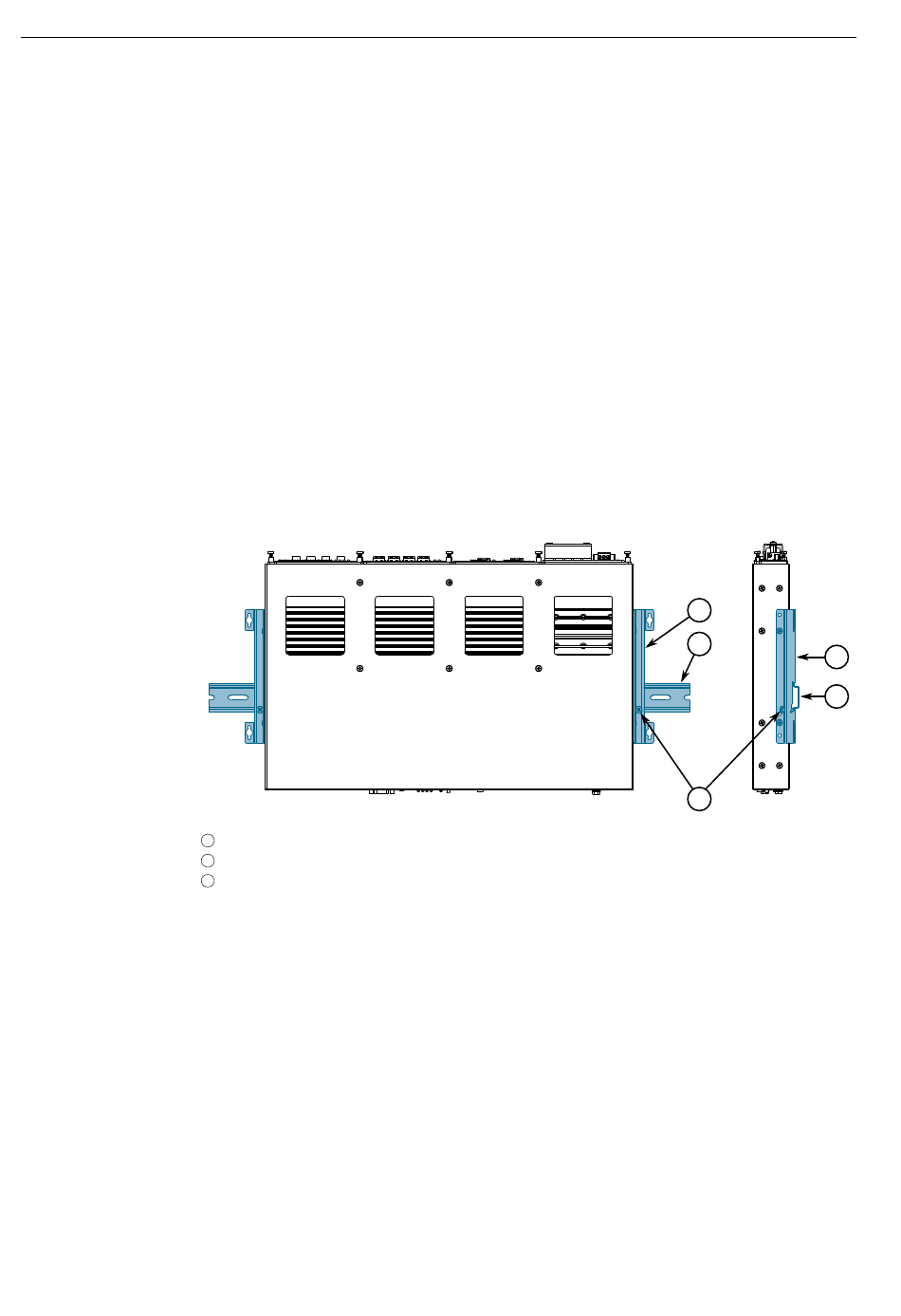

Abbildung 2.2 Hutschienenmontage
Befestigen Sie eine der mitgelieferten Schrauben auf jeder Seite des Geräts, um
die Adapter an den Hutschienen zu sichern.
2.3.2 Montage des Geräts auf einer DIN-Schiene
Installation des Geräts
1
2
1
2
3
