Einleitung
1.2 Beschreibung
1.2

Beschreibung

Der RUGGEDCOM RX1501 verfügt auf der Frontblende über eine Reihe von Ports,
Steuerelementen und Anzeige-LEDs, die zum Anschließen und Konfigurieren des
Geräts sowie zur Fehlerbehebung dienen.
1
2
3
4
5
6
7
8

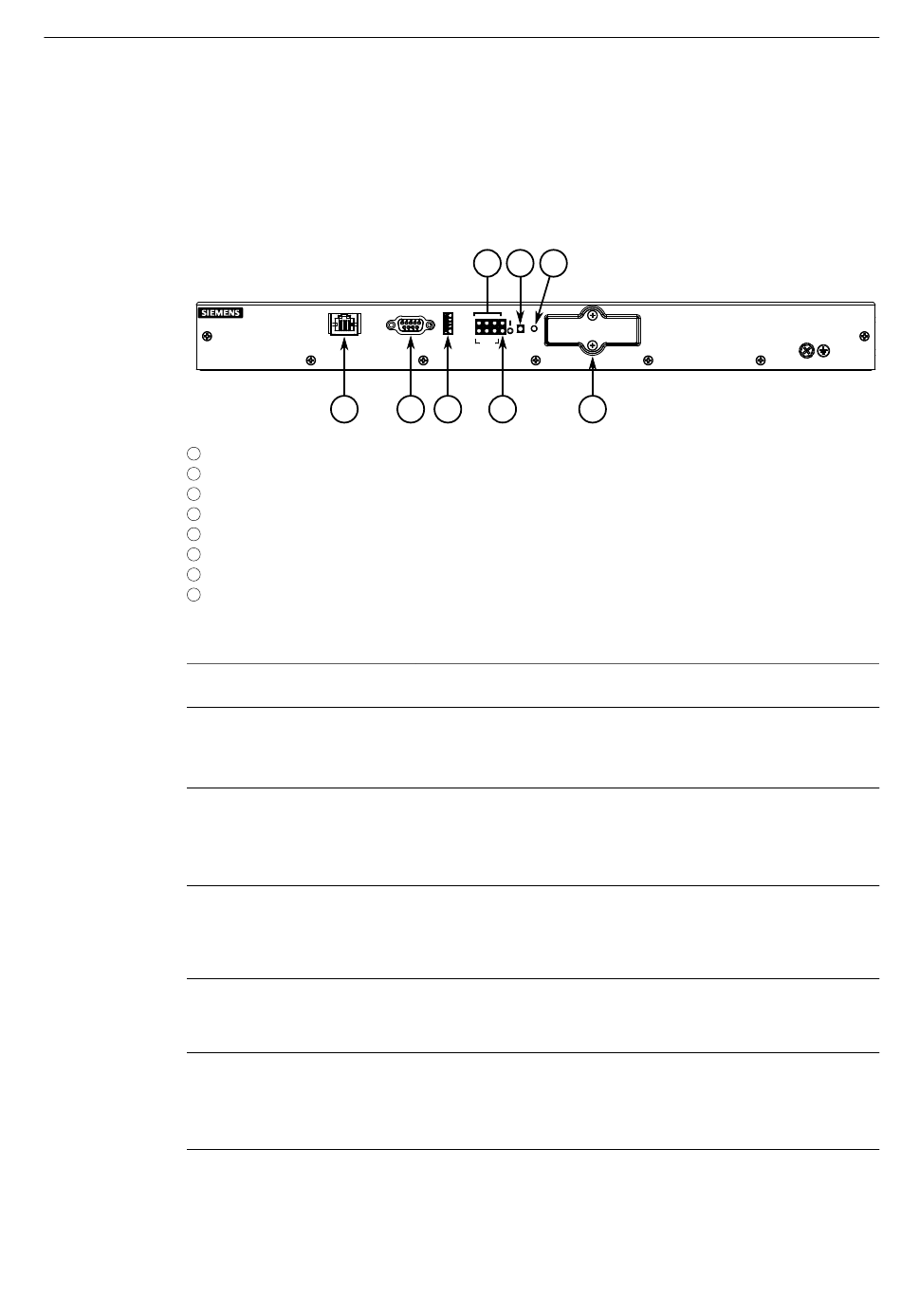

Abbildung 1.1
Verwaltungsport
Serieller Konsolenport RS-232
USB-Port
Taste für Lampentest und
Alarmabschaltung (LT/ACO)
Netzstatus-LEDs
Portstatus-LEDs
Alarmanzeige-LED
2
1
Verwaltungsport
Serieller Konsolenport RS-232 (DB9)
USB-Port
Portstatus-LEDs
Netzstatus-LEDs
Alarmanzeige-LED
Taste für Lampentest und Alarmabschaltung (LT/ACO)
Port für die CompactFlash-Karte
RUGGEDCOM RX1501
4 6 7
2 3 5
Dieser Ethernet-Port 10/100Base-T dient zur Systemverwaltung
außerhalb des zugewiesenen Frequenzbands der Switching-Fabric.
Der serielle Konsolenport dient der direkten Anbindung an das Gerät
und dem Zugriff auf erste Verwaltungsfunktionen. Informationen
zur Herstellung einer Verbindung zum Gerät über den seriellen Kon-
solenport finden Sie unter
Verwenden Sie den USB-Port zum Aktualisieren der Software für den
RUGGEDCOM RX1501 oder zum Installieren von Dateien (z. B. Konfi-
gurationsdateien und Feature-Key-Dateien). Weitere Informationen
finden Sie im RUGGEDCOM RUGGEDCOM RX1501 User Guide für
den RUGGEDCOM RX1501.
Diese Taste übernimmt zwei Funktionen:
• Halten Sie diese Taste gedrückt, um alle Anzeige-LEDs zu testen
• Drücken Sie diese Taste kurz, um einen aktiven Alarm zu quittie-
ren
Zeigen den Status der Stromversorgungsmodule an.
• I = Das Stromversorgungsmodul empfängt Strom
• O = Das Stromversorgungsmodul liefert Strom
Leuchten, wenn die Ports aktiv sind.
• Grün = OK
• Orange = Warnhinweis
• Rot = Konfigurationsfehler
Zeigt an, wenn eine Alarmbedingung vorhanden ist.
• Grün = Alarme gelöscht/quittiert
8
"Anschließen an das Gerät (Seite
Montagehandbuch, 10/2019, C79000-G8900-1054
23)".
