Installieren des Geräts
2.3.2 Montieren des Geräts auf einer Hutschiene
3.
2.3.2
Montieren des Geräts auf einer Hutschiene
Für die Montage auf einer Hutschiene kann der RUGGEDCOM RSG2488 mit Panel-/
Hutschienenadaptern bestellt werden, die auf jeder Seite des Gehäuses vorinstalliert
werden. Mit Hilfe der Adapter kann das Gerät auf eine Standardhutschiene (35 mm
[1,4 in]) geschoben werden.
Gehen Sie wie folgt vor, um das Gerät auf einer Hutschiene zu montieren:
1.
2.
2.3.3
Montage des Geräts in einer Schalttafel
Für die Montage an einem Panel kann der RUGGEDCOM RSG2488 mit Panel-/Hut-
schienenadaptern ausgestattet werden, die auf jeder Seite des Gehäuses vorinstal-
liert werden. Mit Hilfe der Adapter kann das Schrauben in der Schalttafel verschraubt
werden.
10
Fixieren Sie die Adapter mit den mitgelieferten Befestigungen am Baugruppen-
träger.
Richten Sie die Adapter auf die Hutschienen aus und schieben Sie das Gerät in
Position.
3
1
2
1
2
Hutschiene
1
Schalttafel-/Hutschienen-Adapter
2
Schraube
3

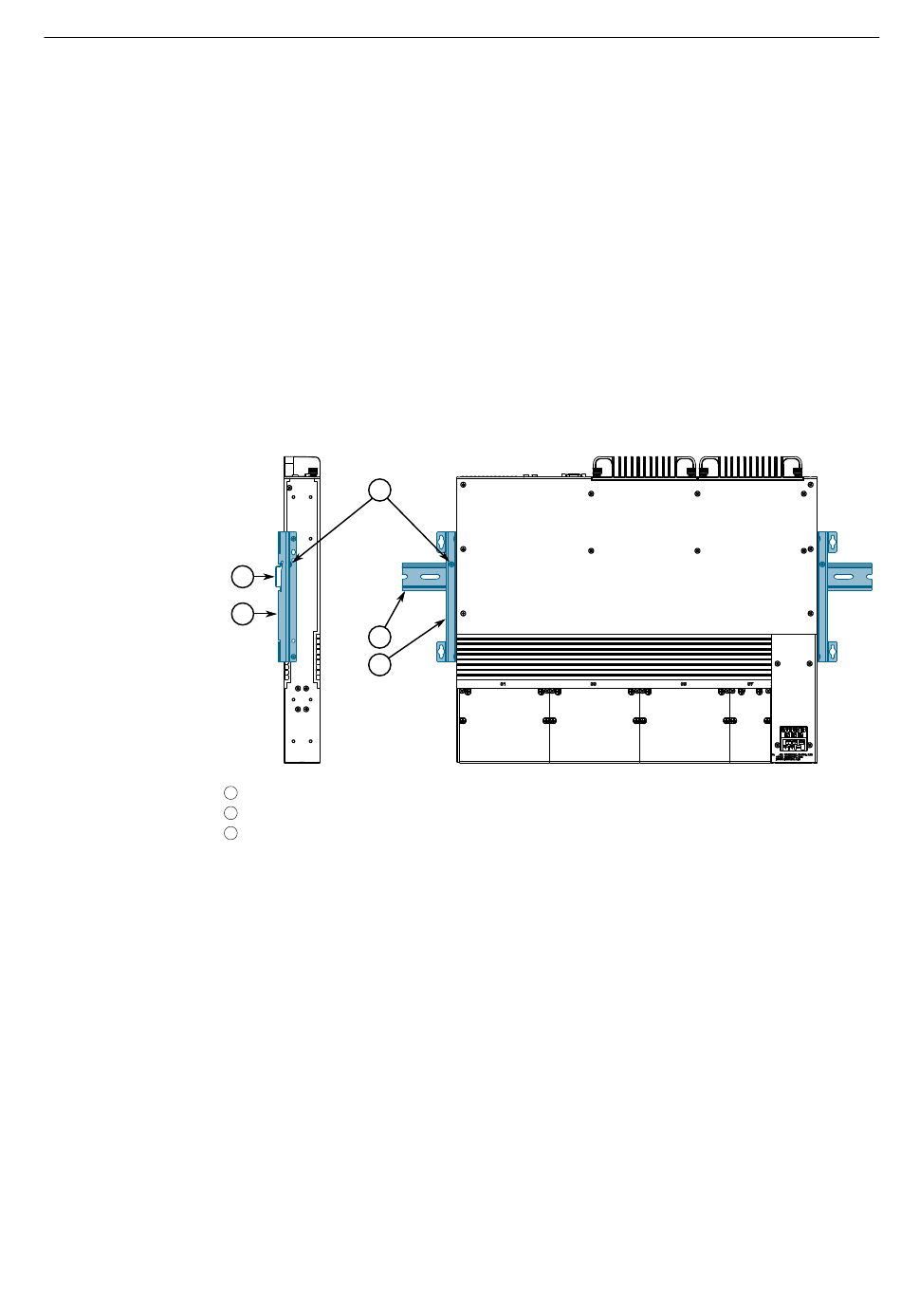

Abbildung 2.2
Hutschienenmontage
Befestigen Sie eine der mitgelieferten Schrauben auf jeder Seite des Geräts, um
die Adapter an den Hutschienen zu sichern.
RUGGEDCOM RSG2488
Montagehandbuch, 11/2019, C79000-G8900-1048-08
