5.5. DIODENTEST & DURCHGANGSPRÜFUNG
Stellen Sie vor dem Dioden- und Widerstandstest sicher, dass sich keine
Spannung
Kondensatoren.
1. Stellen Sie den Drehschalter in die Position 
2. Drücken Sie nun die MODE Taste bis das Symbol „
3. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in die Buchse
mAµAVHz%
4. Verbinden Sie die Messleitungen mit der zu testenden Diode unter Berücksichtigung der
Polarität (siehe Abb. 6 – rechte Seite). Der Spannungsgrenzwert wird in mV angezeigt
5. Wenn ein Spannungsgrenzwert von 0V angezeigt wird, ist die P-N Verbindung
kurzgeschlossen
6. Wenn in der Anzeige "O.L" erscheint, sind die Anschlusse vertauscht oder die P-N
Verbindung ist defekt
7. Durch Drücken der MODE Taste, erscheint das Symbol "
Durchgangsprüfung ist aktiv. Der Summer ertönt bei Widerstandswerten R<50
8. Informationen über die HOLD-Funktionen erhalten Sie unter § 4.2
mehr im Messkreis

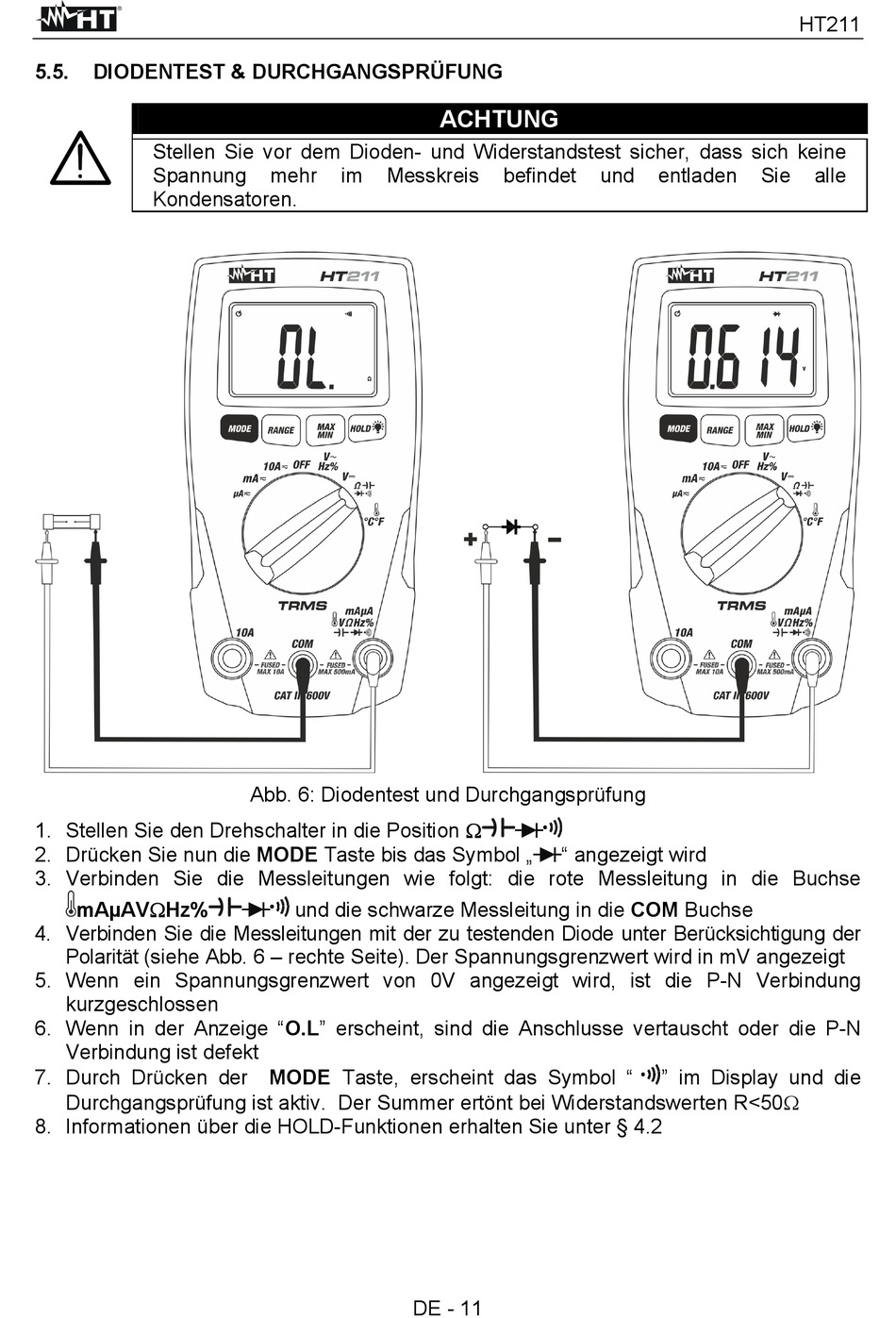

Abb. 6: Diodentest und Durchgangsprüfung
und die schwarze Messleitung in die COM Buchse
DE - 11
ACHTUNG
befindet und
" angezeigt wird
HT211
entladen Sie alle
" im Display und die
