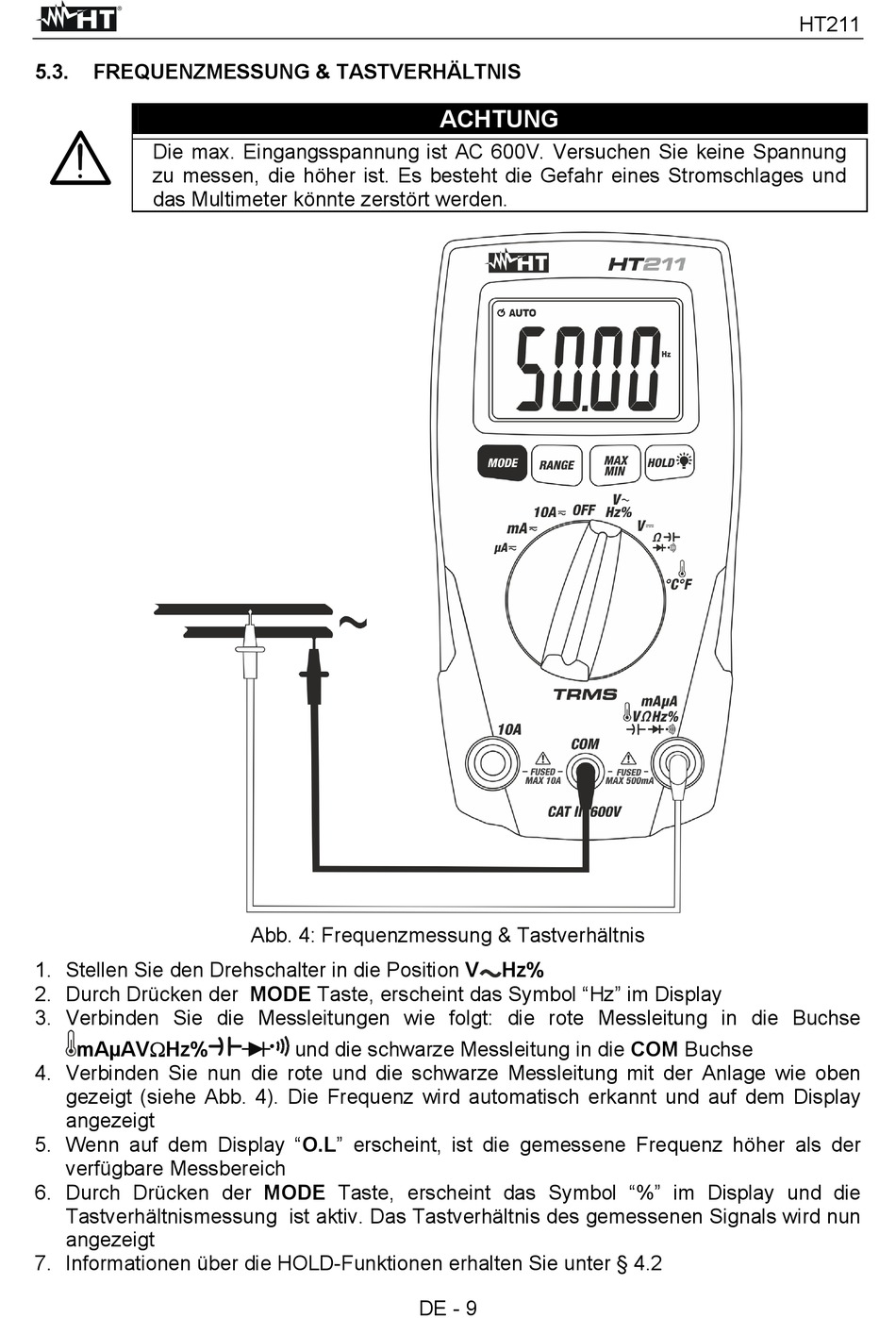

5.3. FREQUENZMESSUNG & TASTVERHÄLTNIS
Die max. Eingangsspannung ist AC 600V. Versuchen Sie keine Spannung
zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und
das Multimeter könnte zerstört werden.
1. Stellen Sie den Drehschalter in die Position V
2. Durch Drücken der MODE Taste, erscheint das Symbol "Hz" im Display
3. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in die Buchse
mAµAVHz%
4. Verbinden Sie nun die rote und die schwarze Messleitung mit der Anlage wie oben
gezeigt (siehe Abb. 4). Die Frequenz wird automatisch erkannt und auf dem Display
angezeigt
5. Wenn auf dem Display "O.L" erscheint, ist die gemessene Frequenz höher als der
verfügbare Messbereich
6. Durch Drücken der MODE Taste, erscheint das Symbol "%" im Display und die
Tastverhältnismessung ist aktiv. Das Tastverhältnis des gemessenen Signals wird nun
angezeigt
7. Informationen über die HOLD-Funktionen erhalten Sie unter § 4.2
Abb. 4: Frequenzmessung & Tastverhältnis
und die schwarze Messleitung in die COM Buchse
DE - 9
ACHTUNG
Hz%
HT211
