5.4.

WIDERSTANDSMESSUNG

Stellen Sie vor dem Dioden- und Widerstandstest sicher, dass sich keine
Spannung
Kondensatoren.
1. Stellen Sie den Drehschalter in die Position 
angezeigt
2. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in die Buchse
mAµAVHz%
3. Verbinden Sie nun die rote und die schwarze Messleitung mit dem Prüfling wie oben
gezeigt (siehe Abb. 5). Der Widerstandswert wird automatisch erkannt und auf dem
Display angezeigt
4. Wenn auf dem Display "O.L" erscheint, ist der gemessene Wert höher als der
verfügbare Messbereich
5. Info Informationen über die HOLD, RANGE und MAX MIN Funktionen siehe § 4.2
ACHTUNG
mehr
im
Messkreis

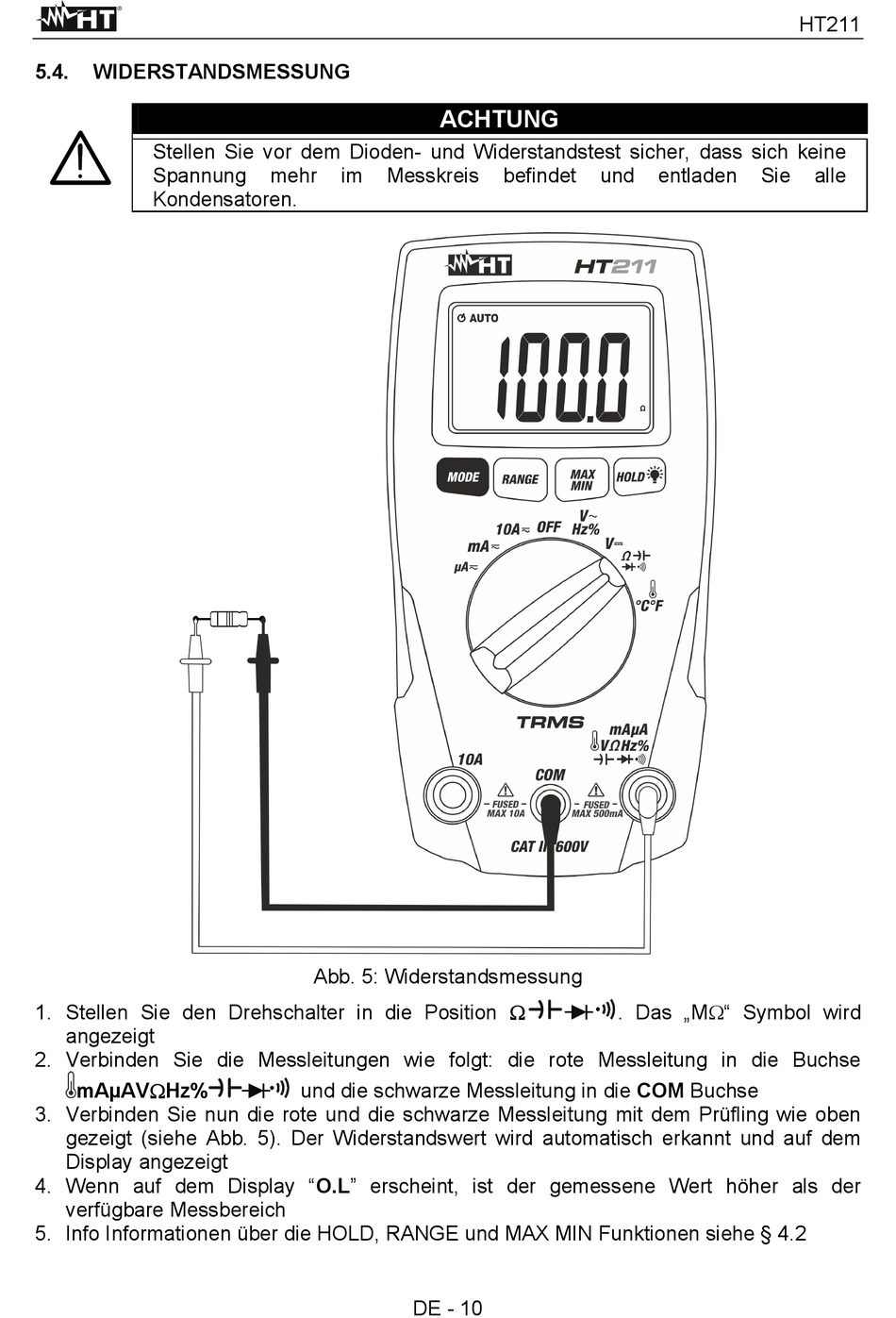

Abb. 5: Widerstandsmessung
und die schwarze Messleitung in die COM Buchse
DE - 10
befindet
und
entladen
. Das „M" Symbol wird
HT211
Sie
alle
