Ac-Spannungsmessung - HT Instruments HT211 Bedienungsanleitung

5.2.

AC-SPANNUNGSMESSUNG

Die max. Eingangsspannung ist AC 600V. Versuchen Sie keine Spannung
zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und
das Multimeter könnte zerstört werden.
1. Stellen Sie den Drehschalter in die Position V
2. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in die Buchse
mAµAVHz%
3. Verbinden Sie nun die rote und die schwarze Messleitung mit der Anlage wie oben
gezeigt (siehe Abb. 3). Die Spannungsgrösse wird automatisch erkannt und auf dem
Display angezeigt
4. Wenn auf dem Display "O.L" erscheint, ist die gemessene Spannung höher als der
verfügbare Messbereich
5. Info Informationen über die HOLD, RANGE und MAX MIN Funktionen siehe § 4.2
ACHTUNG

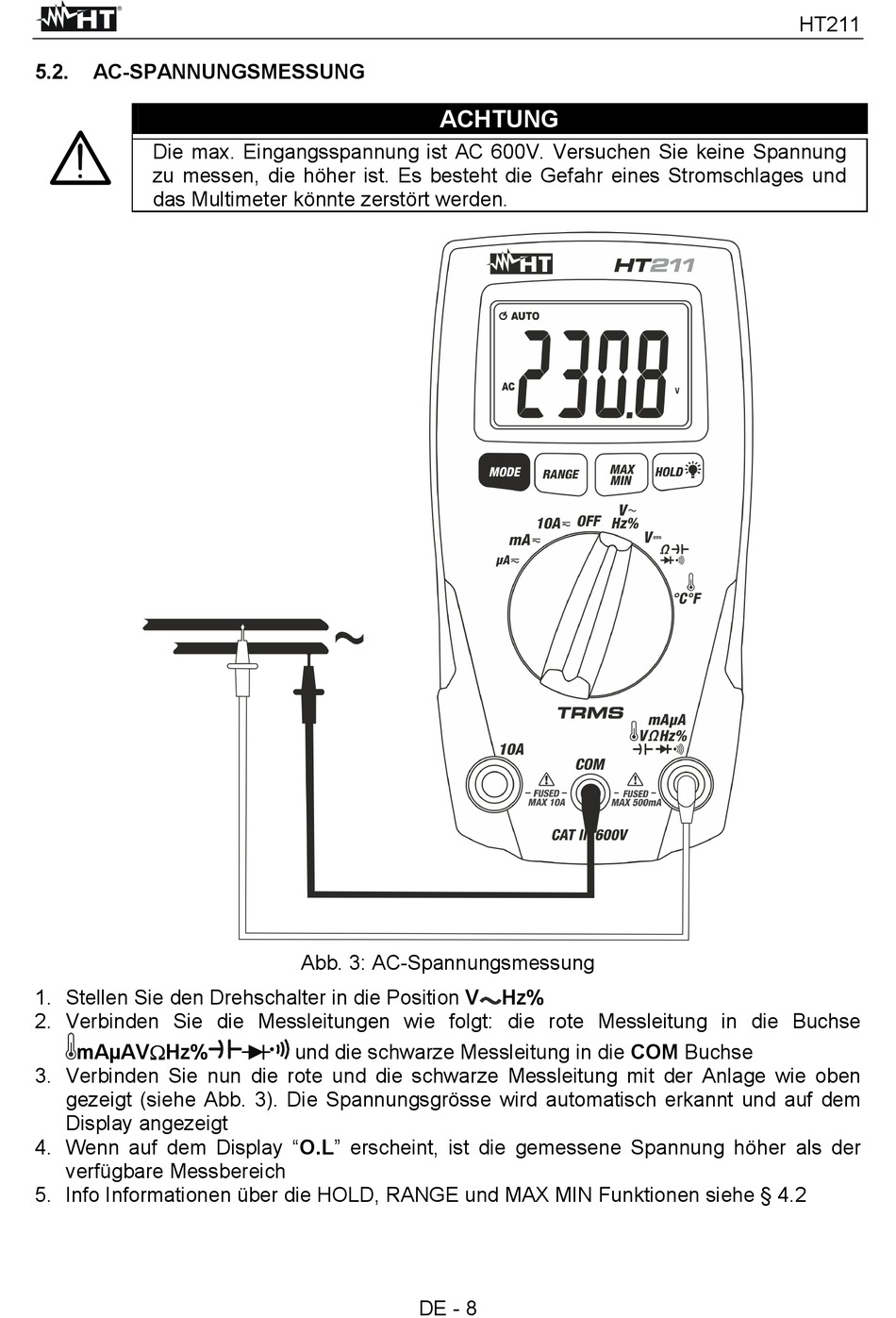

Abb. 3: AC-Spannungsmessung
und die schwarze Messleitung in die COM Buchse
DE - 8
Hz%
HT211
