4.3.7. Diodentest
Stellen Sie vor dem Diodentest sicher, dass sich keine Spannung mehr im
Messkreis befindet und entladen Sie alle Kondensatoren.
1. Drehen Sie den Funktionswahlschalter in die Position
2. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in die
die schwarze Messleitung in COM-Buchse (s. Abb. 8).
3. Verbinden Sie die Messleitungen mit der zu testenden Diode unter Berücksichtigung der
Polarität (s. Abb. 8).
4. Der Spannungsgrenzwert wird in mV angezeigt.
5. Wenn ein Spannungswert von 0V angezeigt wird, ist die P-N Verbindung
kurzgeschlossen.
6. Wenn die Anzeige "
Dioden Abzweig P-N ist defekt.

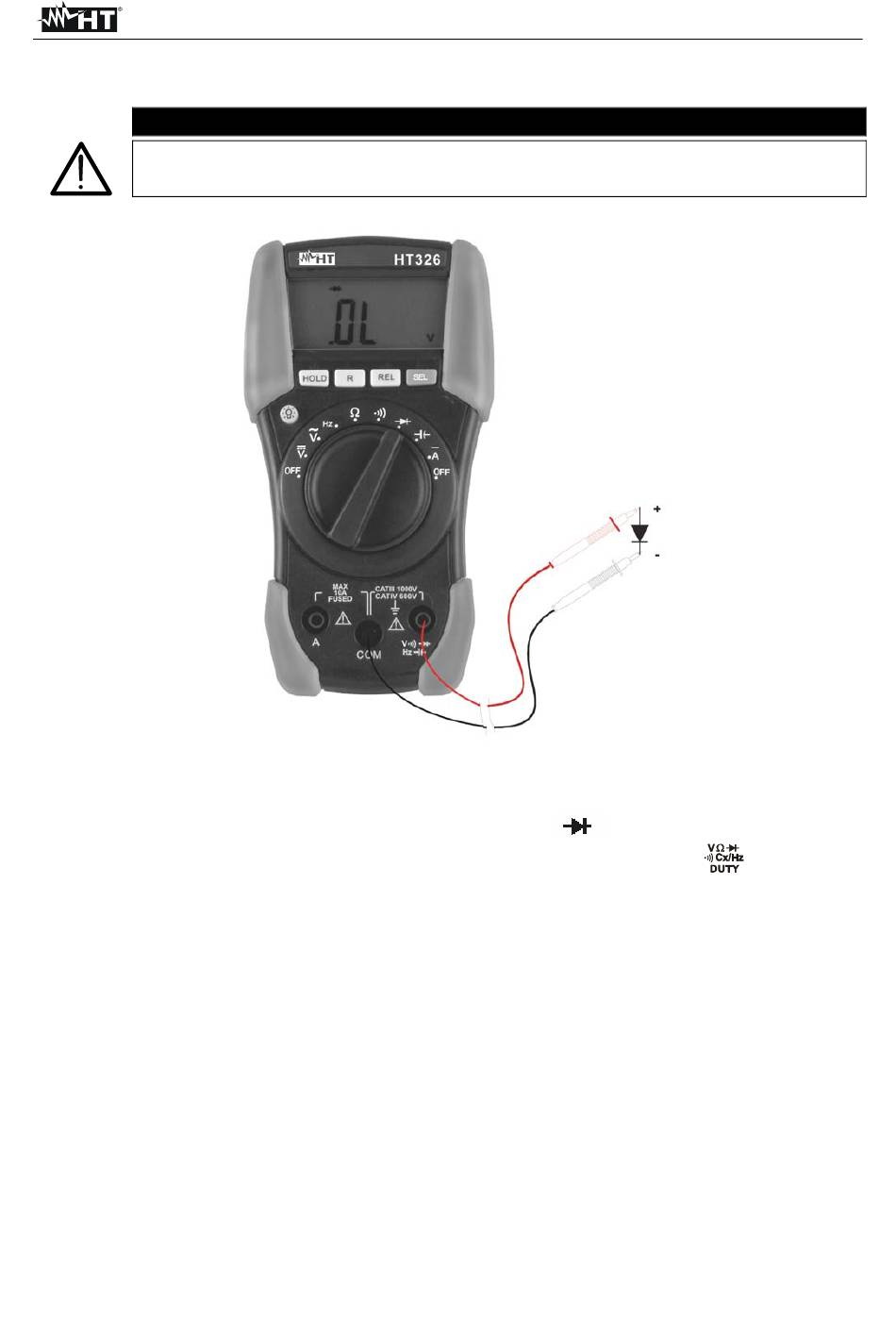

Abb. 8:Diodentest
O.L
" angezeigt wird, sind die Eingänge der DIODE umgepolt, der
DE - 14
CAUTION
.
HT326
-Buchse und
