4.3.3. Widerstandsmessung und Durchgangsprüfung
Entfernen Sie vor der Widerstandsmessung alle Spannungen vom
Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden.
1. Wählen Sie die "
2. Verbinden Sie die rote Messleitung mit der V/Ω Buchse, und die schwarze Messleitung
mit der COM Buchse.
3. Verbinden Sie die Prüfspitzen mit dem gewünschten Messobjekt (s. Abb. 4). Der
Messwert wird auf dem Display angezeigt.
4. Der Summer ertönt, wenn der Messwert kleiner als etwa 30 Ω ist.
5. Wenn auf dem Display das "O.L" Symbol erscheint, ist der aktuelle Messwert
außerhalb des Messbereiches.
6. Wenn sich der Messwert schnell verändert und das Ablesen schwierig wird, drücken
Sie die HOLD Taste, um die Anzeige mit dem aktuellen Messwert einzufrieren..
Drücken Sie erneut die HOLD Taste um den Modus zu verlassen.

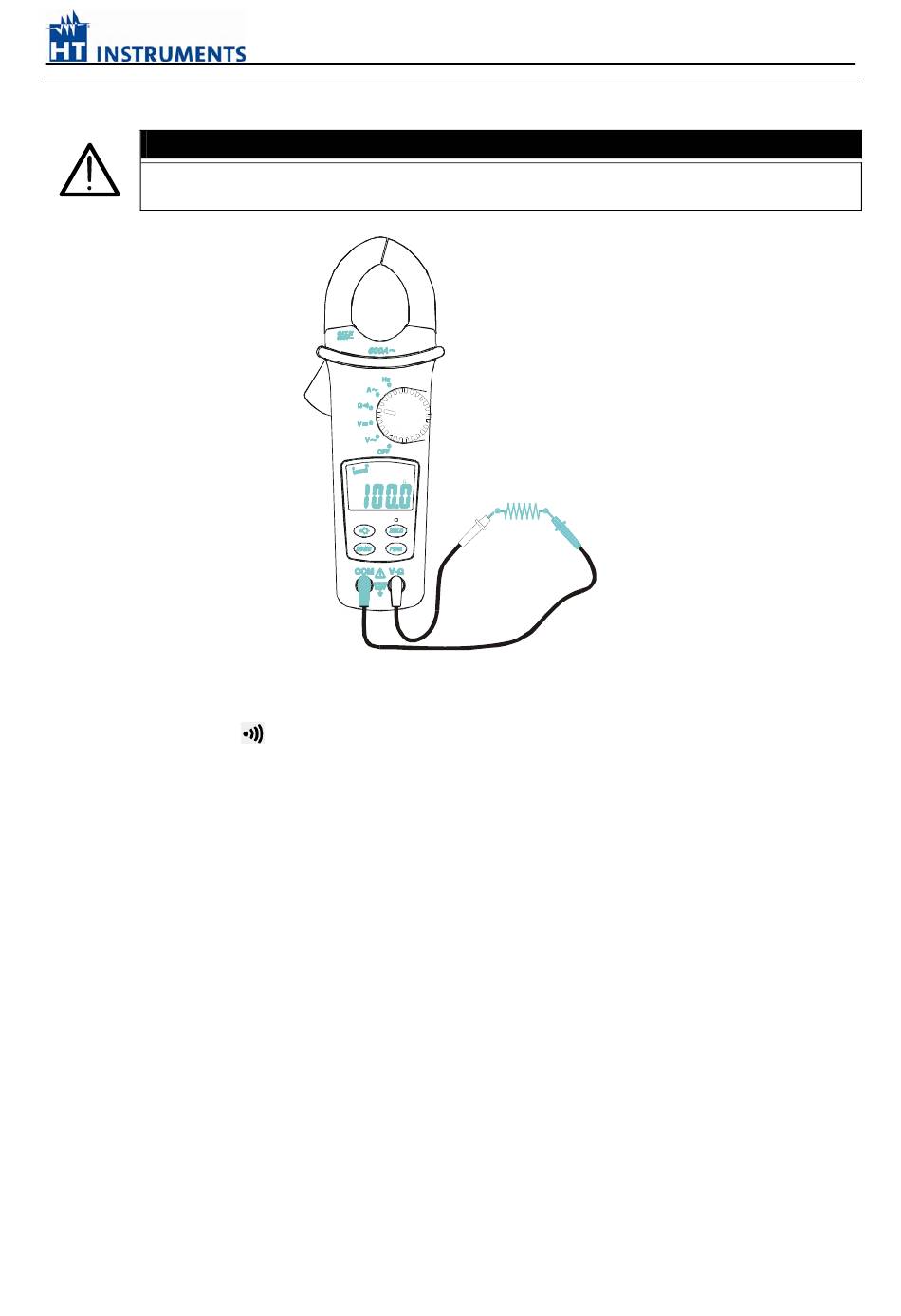

Abb. 4: Widerstandsmessung und Durchgangstest
Ω
" Funktion
WARNUNG
