4.3.4. Widerstandsmessung und Durchgangsprüfung
Entfernen Sie vor jeder Widerstandsmessung alle Spannungen vom
Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden.

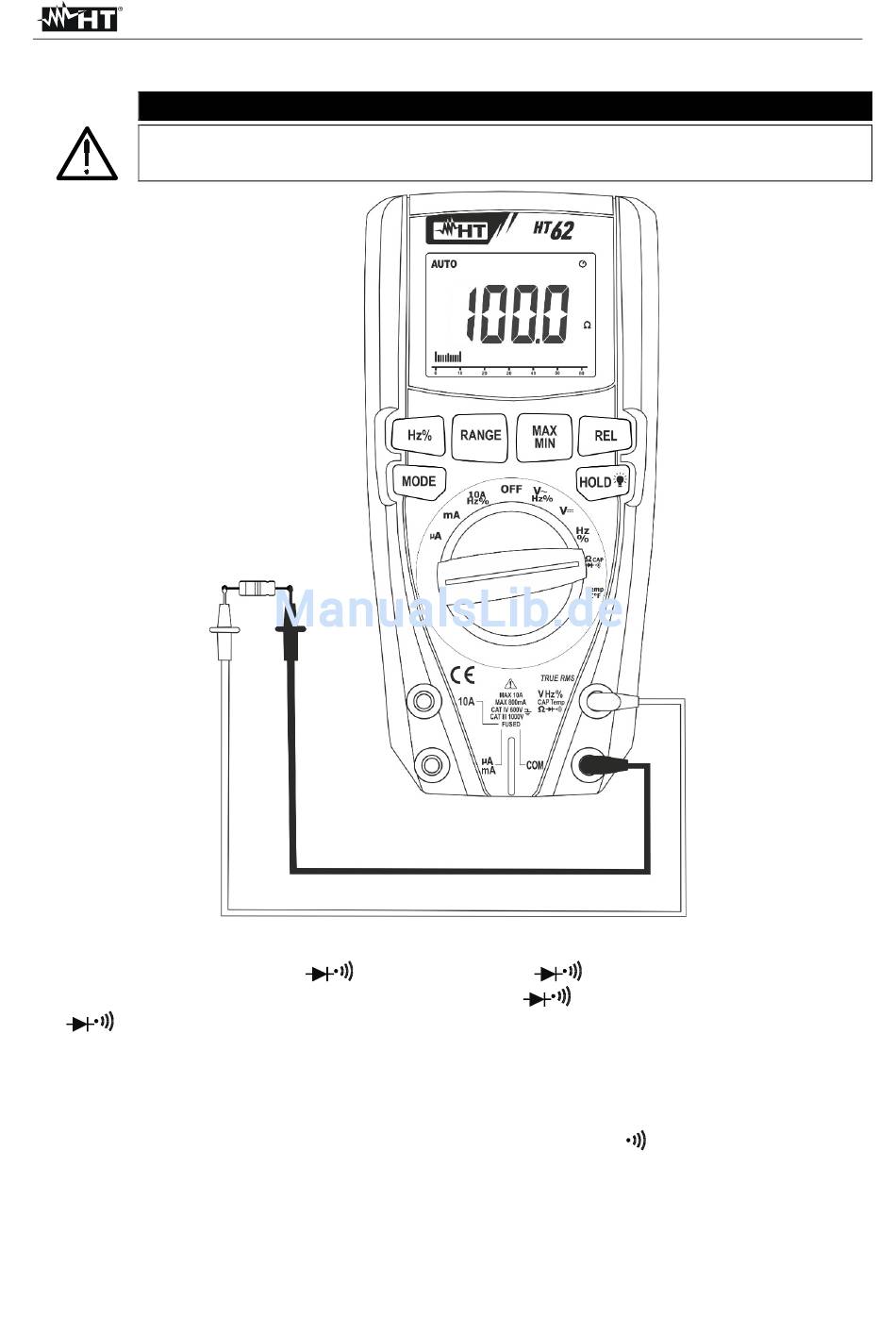

Abb. 5: Verwendung des Gerätes für Widerstandsmessung und Durchgangsprüfung
1. Wählen Sie die Stellung Ω
2. Verbinden Sie die rote Messleitung mit der VHz%Ω
(HT62) Eingangsbuchse und die schwarze Messleitung mit der COM
Eingangsbuchse.
3. Verbinden Sie die Messleitungen mit den gewünschten Messpunkten des zu messenden
Kreises (siehe Fig. 5). Der Widerstandswert erscheint auf dem Display.
4. Wenn im Display die Meldung
5. Drücken Sie die MODE Taste zur Auswahl der Messung
verbinden Sie die Messleitungen mit den gewünschten Punkten des zu messenden
Kreises.
6. Der (nur indikative) Wert wird im Display in Ω angezeigt, das Gerät erzeugt ein Tonsignal,
falls der Widerstandswert <100 Ω ist
7. Zur Verwendung der Funktionen HOLD, RANGE, MAX MIN und REL, siehe § 4.2.
ACHTUNG
(HT61) oder ΩCAP
O.L
erscheint, wählen Sie einen höheren Bereich aus.
"
"
DE - 12
(HT62) aus.
(HT61) oder VHz%CAPTempΩ
Durchgangstest) und
"
" )
HT61-HT62
