3.4.1 Spannungsversorgung-Schnittstelle
Spannungsversorgung 24Vdc. Das interne Netzgerät ist galvanisch getrennt und verfügt über einen Verpolungs-
und Kurzschlussschutz. Das Terminal hat eine Klemmenleiste für die Spannungsversorgung.

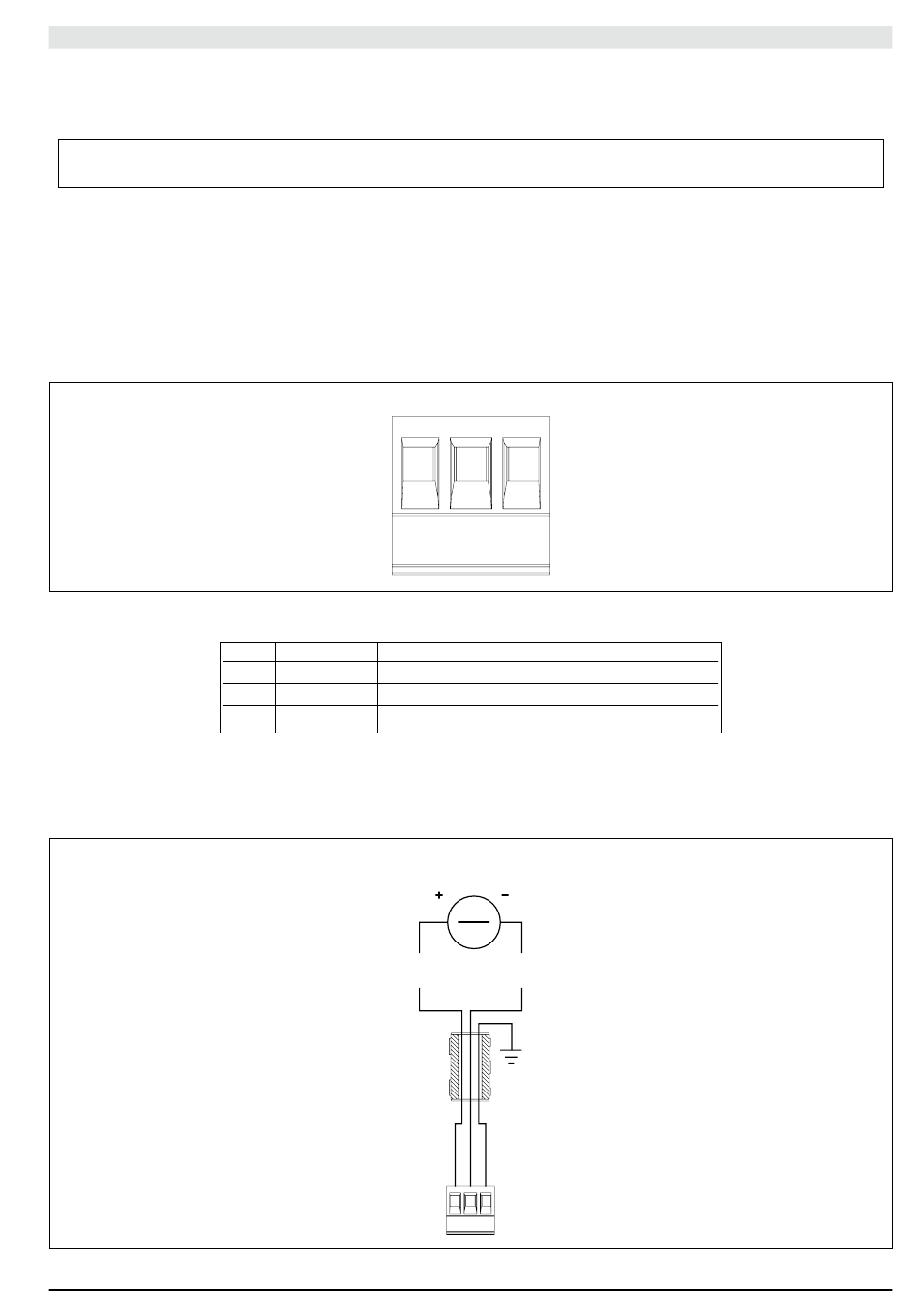

Abbildung 11 enthält das Anschlussbild des Steckverbinders.
Anmerkung: Sicherstellen, dass das Netzgerät die für den einwandfreien Betrieb erforderliche Leistung abgeben
kann.
Die Spannungsversorgung muss geerdet sein. Die Erdung trägt zur Begrenzung der elektromagnetischen
Störungen des Steuersystems bei.
Alle elektronischen Einrichtungen des Steuersystems müssen geerdet sein.
Die Erdung muss den geltenden einschlägigen Vorschriften entsprechen
Max. Strom.GF_LOOPER 35CT:
• 240mA, 5W
Zur Begrenzung der Störempfindlichkeit GF_LOOPER 57CT muss ein Ferritkern zur Störungsunterdrückung mon-
tiert werden, wie er in Abbildung zu sehen ist.
Der in Kunststoff eingegossene Ferritkern für runde Leitungen wird mit dem Produkt geliefert.
80954E_MHW_GF_LOOPER_01-2012_DEU
Abbildung 11 - Stecker von Spannungsversorgung
Pin
Name
Beschreibung
1
+24 VDC
Spannungsversorgung +
2
0 V
Spannungsversorgung Masse
3
GND
Potential Erde
Abbildung 12 - Ferritkern auf den Netzleitungen
Max. Strom.GF_LOOPER 57CT:
• 480mA, 8,5W
1
2
3
+24Vcc ±25%
+24V
0V
1 2 3
