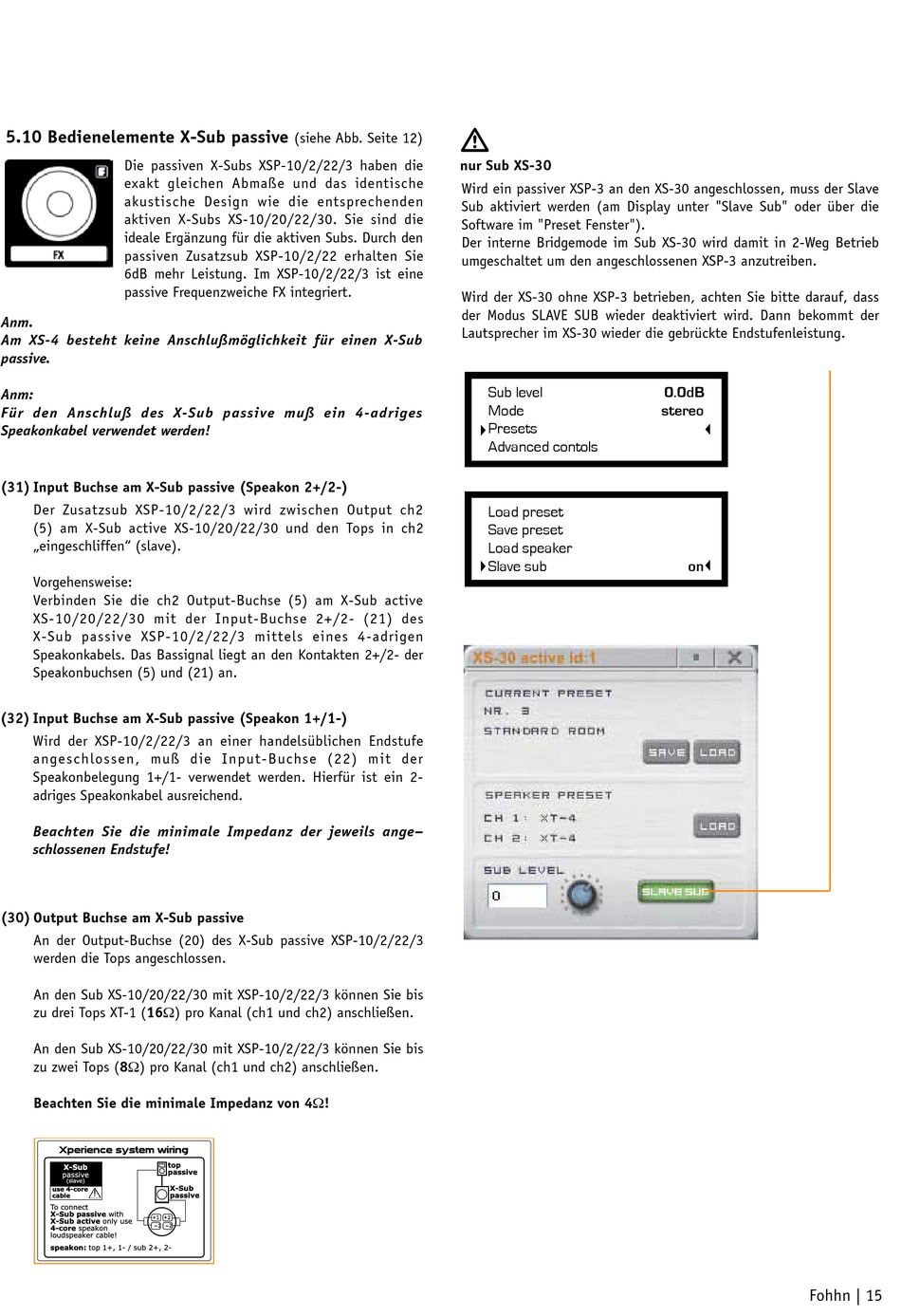

5.10 Bedienelemente X-Sub passive
Die passiven X-Subs XSP-10/2/22/3 haben die
exakt gleichen Abmaße und das identische
akustische Design wie die entsprechenden
aktiven X-Subs XS-10/20/22/30. Sie sind die
ideale Ergänzung für die aktiven Subs. Durch den
passiven Zusatzsub XSP-10/2/22 erhalten Sie
6dB mehr Leistung. Im XSP-10/2/22/3 ist eine
passive Frequenzweiche FX integriert.
Anm.
Am XS-4 besteht keine Anschlußmöglichkeit für einen X-Sub
passive.
Anm:
Für den Anschluß des X-Sub passive muß ein 4-adriges
Speakonkabel verwendet werden!
(31) Input Buchse am X-Sub passive (Speakon 2+/2-)
Der Zusatzsub XSP-10/2/22/3 wird zwischen Output ch2
(5) am X-Sub active XS-10/20/22/30 und den Tops in ch2
„eingeschliffen" (slave).
Vorgehensweise:
Verbinden Sie die ch2 Output-Buchse (5) am X-Sub active
XS-10/20/22/30 mit der Input-Buchse 2+/2- (21) des
X-Sub passive XSP-10/2/22/3 mittels eines 4-adrigen
Speakonkabels. Das Bassignal liegt an den Kontakten 2+/2- der
Speakonbuchsen (5) und (21) an.
(32) Input Buchse am X-Sub passive (Speakon 1+/1-)
Wird der XSP-10/2/22/3 an einer handelsüblichen Endstufe
angeschlossen, muß die Input-Buchse (22) mit der
Speakonbelegung 1+/1- verwendet werden. Hierfür ist ein 2-
adriges Speakonkabel ausreichend.
Beachten Sie die minimale Impedanz der jeweils ange–
schlossenen Endstufe!
(30) Output Buchse am X-Sub passive
An der Output-Buchse (20) des X-Sub passive XSP-10/2/22/3
werden die Tops angeschlossen.
An den Sub XS-10/20/22/30 mit XSP-10/2/22/3 können Sie bis
zu drei Tops XT-1 (16Ω) pro Kanal (ch1 und ch2) anschließen.
An den Sub XS-10/20/22/30 mit XSP-10/2/22/3 können Sie bis
zu zwei Tops (8Ω) pro Kanal (ch1 und ch2) anschließen.
Beachten Sie die minimale Impedanz von 4Ω!
min.
impedance
4 ohms
Xperience system wiring
X-Sub
passive
(slave)
use 4-core
!
cable
To connect
X-Sub passive with
+1
X-Sub active only use
-1
4-core speakon
loudspeaker cable!
speakon: top 1+, 1- / sub 2+, 2-
Engineered and
made in Germany.
(siehe Abb. Seite 12)
X-Sub passive
power handling 500W
top
passive
X-Sub
passive
+2
-2
speakon
1+, 1-
‚®

nur Sub XS-30
Wird ein passiver XSP-3 an den XS-30 angeschlossen, muss der Slave
Sub aktiviert werden (am Display unter "Slave Sub" oder über die
Software im "Preset Fenster").
Der interne Bridgemode im Sub XS-30 wird damit in 2-Weg Betrieb
umgeschaltet um den angeschlossenen XSP-3 anzutreiben.
Wird der XS-30 ohne XSP-3 betrieben, achten Sie bitte darauf, dass
der Modus SLAVE SUB wieder deaktiviert wird. Dann bekommt der
Lautsprecher im XS-30 wieder die gebrückte Endstufenleistung.
Sub level
Mode
Presets
Advanced contols
Load preset
Save preset
Load speaker
Slave sub
XSP-2
Xover 130 Hz
from external
32
amplifier /
powermixer
0.0dB
stereo
on
