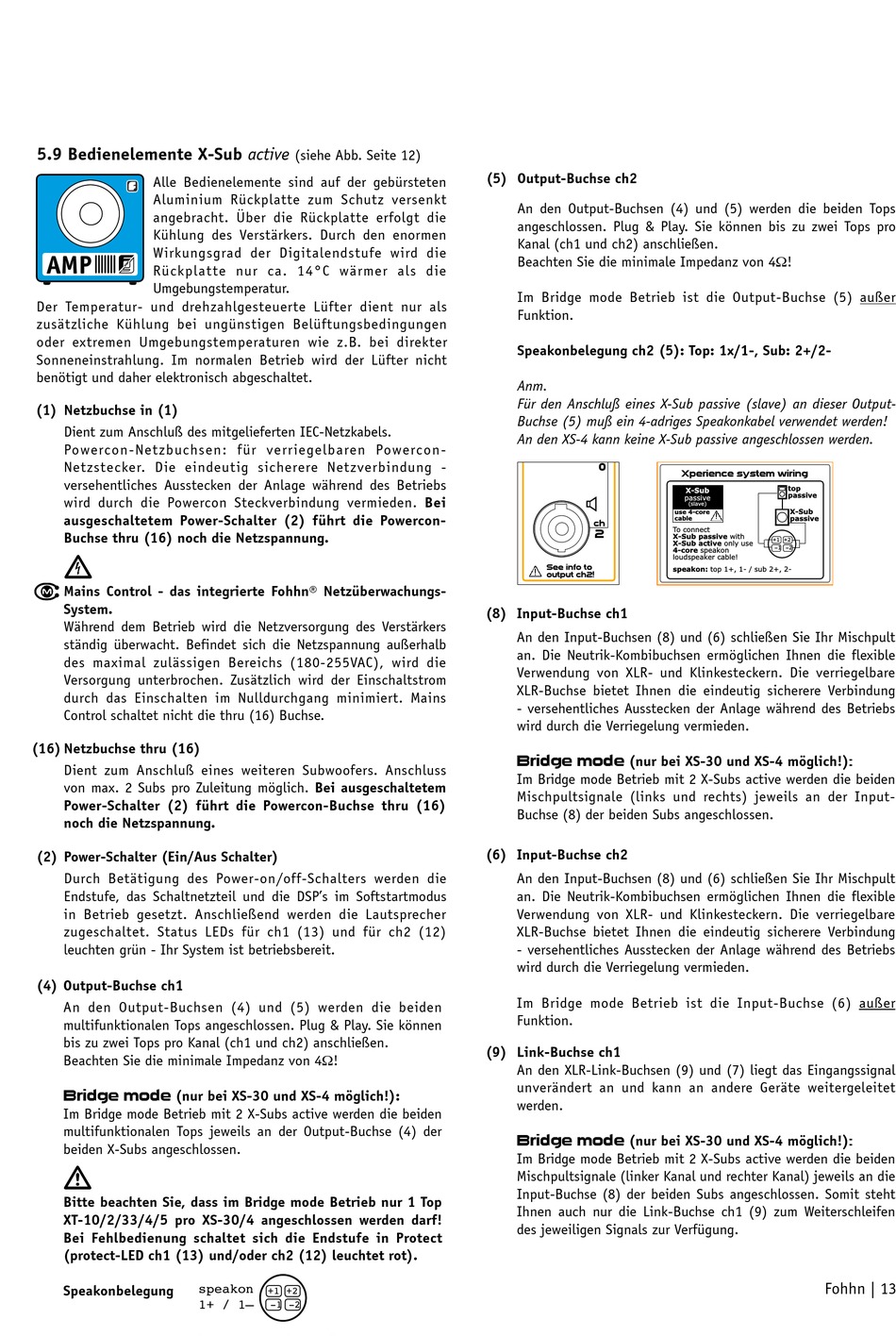

5.9 Bedienelemente X-Sub active

Alle Bedienelemente sind auf der gebürsteten
Aluminium Rückplatte zum Schutz versenkt
angebracht. Über die Rückplatte erfolgt die
Kühlung des Verstärkers. Durch den enormen
Wirkungsgrad der Digitalendstufe wird die
Rückplatte nur ca. 14°C wärmer als die
Umgebungstemperatur.
Der Temperatur- und drehzahlgesteuerte Lüfter dient nur als
zusätzliche Kühlung bei ungünstigen Belüftungsbedingungen
oder extremen Umgebungstemperaturen wie z.B. bei direkter
Sonneneinstrahlung. Im normalen Betrieb wird der Lüfter nicht
power handling 120 W
benötigt und daher elektronisch abgeschaltet.
impedance 8
(1)
Netzbuchse in (1)
dispersion 80°x80°
Dient zum Anschluß des mitgelieferten IEC-Netzkabels.
2-way passive operation
Powercon-Netzbuchsen: für verriegelbaren Powercon-
Netzstecker. Die eindeutig sicherere Netzverbindung -
speakon 1+ / 1-
versehentliches Ausstecken der Anlage während des Betriebs
wird durch die Powercon Steckverbindung vermieden. Bei
ausgeschaltetem Power-Schalter (2) führt die Powercon-
Buchse thru (16) noch die Netzspannung.
Mains Control - das integrierte Fohhn® Netzüberwachungs-
System.
Während dem Betrieb wird die Netzversorgung des Verstärkers
ständig überwacht. Befindet sich die Netzspannung außerhalb
Master
des maximal zulässigen Bereichs (180-255VAC), wird die
Versorgung unterbrochen. Zusätzlich wird der Einschaltstrom
durch das Einschalten im Nulldurchgang minimiert. Mains
Control schaltet nicht die thru (16) Buchse.
output
(16)
Netzbuchse thru (16)
Dient zum Anschluß eines weiteren Subwoofers. Anschluss
von max. 2 Subs pro Zuleitung möglich. Bei ausgeschaltetem
FP2
pro
Power-Schalter (2) führt die Powercon-Buchse thru (16)
FP2
CD
noch die Netzspannung.
+
-
(2)
Power-Schalter (Ein/Aus Schalter)
battery
12 V
Durch Betätigung des Power-on/off-Schalters werden die
Endstufe, das Schaltnetzteil und die DSP's im Softstartmodus
in Betrieb gesetzt. Anschließend werden die Lautsprecher
zugeschaltet. Status LEDs für ch1 (13) und für ch2 (12)
leuchten grün - Ihr System ist betriebsbereit.
(4)
Output-Buchse ch1
An den Output-Buchsen (4) und (5) werden die beiden
multifunktionalen Tops angeschlossen. Plug & Play. Sie können
bis zu zwei Tops pro Kanal (ch1 und ch2) anschließen.
Beachten Sie die minimale Impedanz von 4Ω!
Bridge mode (nur bei XS-30 und XS-4 möglich!):
FP2
Im Bridge mode Betrieb mit 2 X-Subs active werden die beiden
multifunktionalen Tops jeweils an der Output-Buchse (4) der
beiden X-Subs angeschlossen.
Bitte beachten Sie, dass im Bridge mode Betrieb nur 1 Top
XT-10/2/33/4/5 pro XS-30/4 angeschlossen werden darf!
Bei Fehlbedienung schaltet sich die Endstufe in Protect
(protect-LED ch1 (13) und/oder ch2 (12) leuchtet rot).
speakon
Speakonbelegung
1+ / 1–
(siehe Abb. Seite 12)
30

circuit diagram

31
speakon cable 1+ / 1-
input from
or FP2
pro
CD
+1
+2
-1
-2
(5)
Output-Buchse ch2
An den Output-Buchsen (4) und (5) werden die beiden Tops
angeschlossen. Plug & Play. Sie können bis zu zwei Tops pro
FP2
Kanal (ch1 und ch2) anschließen.
Beachten Sie die minimale Impedanz von 4Ω!
slave
Im Bridge mode Betrieb ist die Output-Buchse (5) außer
Funktion.
Speakonbelegung ch2 (5): Top: 1x/1-, Sub: 2+/2-
Anm.
Für den Anschluß eines X-Sub passive (slave) an dieser Output-
Buchse (5) muß ein 4-adriges Speakonkabel verwendet werden!
to sat-speaker
An den XS-4 kann keine X-Sub passive angeschlossen werden.
speakon
1+, 1-
(8)
Input-Buchse ch1
An den Input-Buchsen (8) und (6) schließen Sie Ihr Mischpult
speakon
2+, 2-
Slave
an. Die Neutrik-Kombibuchsen ermöglichen Ihnen die flexible
Verwendung von XLR- und Klinkesteckern. Die verriegelbare
XLR-Buchse bietet Ihnen die eindeutig sicherere Verbindung
from Xperience
- versehentliches Ausstecken der Anlage während des Betriebs
wird durch die Verriegelung vermieden.
Bridge mode (nur bei XS-30 und XS-4 möglich!):
Im Bridge mode Betrieb mit 2 X-Subs active werden die beiden
FP2
Mischpultsignale (links und rechts) jeweils an der Input-
slave
Buchse (8) der beiden Subs angeschlossen.
(6)
Input-Buchse ch2
input
An den Input-Buchsen (8) und (6) schließen Sie Ihr Mischpult
an. Die Neutrik-Kombibuchsen ermöglichen Ihnen die flexible
Verwendung von XLR- und Klinkesteckern. Die verriegelbare
XLR-Buchse bietet Ihnen die eindeutig sicherere Verbindung
- versehentliches Ausstecken der Anlage während des Betriebs
wird durch die Verriegelung vermieden.
Im Bridge mode Betrieb ist die Input-Buchse (6) außer
Funktion.
(9)
Link-Buchse ch1
40
An den XLR-Link-Buchsen (9) und (7) liegt das Eingangs signal
unverändert an und kann an andere Geräte weiter geleitet
werden.
Bridge mode (nur bei XS-30 und XS-4 möglich!):
Im Bridge mode Betrieb mit 2 X-Subs active werden die beiden
Mischpultsignale (linker Kanal und rechter Kanal) jeweils an die
Input-Buchse (8) der beiden Subs angeschlossen. Somit steht
Ihnen auch nur die Link-Buchse ch1 (9) zum Weiterschleifen
des jeweiligen Signals zur Verfügung.
min.
impedance
4 ohms
Xperience system wiring
X-Sub
passive
(slave)
use 4-core
!
cable
To connect
X-Sub passive with
X-Sub active only use
4-core speakon
loudspeaker cable!
speakon: top 1+, 1- / sub 2+, 2-
Engineered and
made in Germany.
from
X-Sub active
Xperience
www.fohhn.com
X-Sub
pow
top
passive
X-Sub
passive
+1
+2
-1
-2
speakon
1+, 1-
‚®
Fohhn | 13
