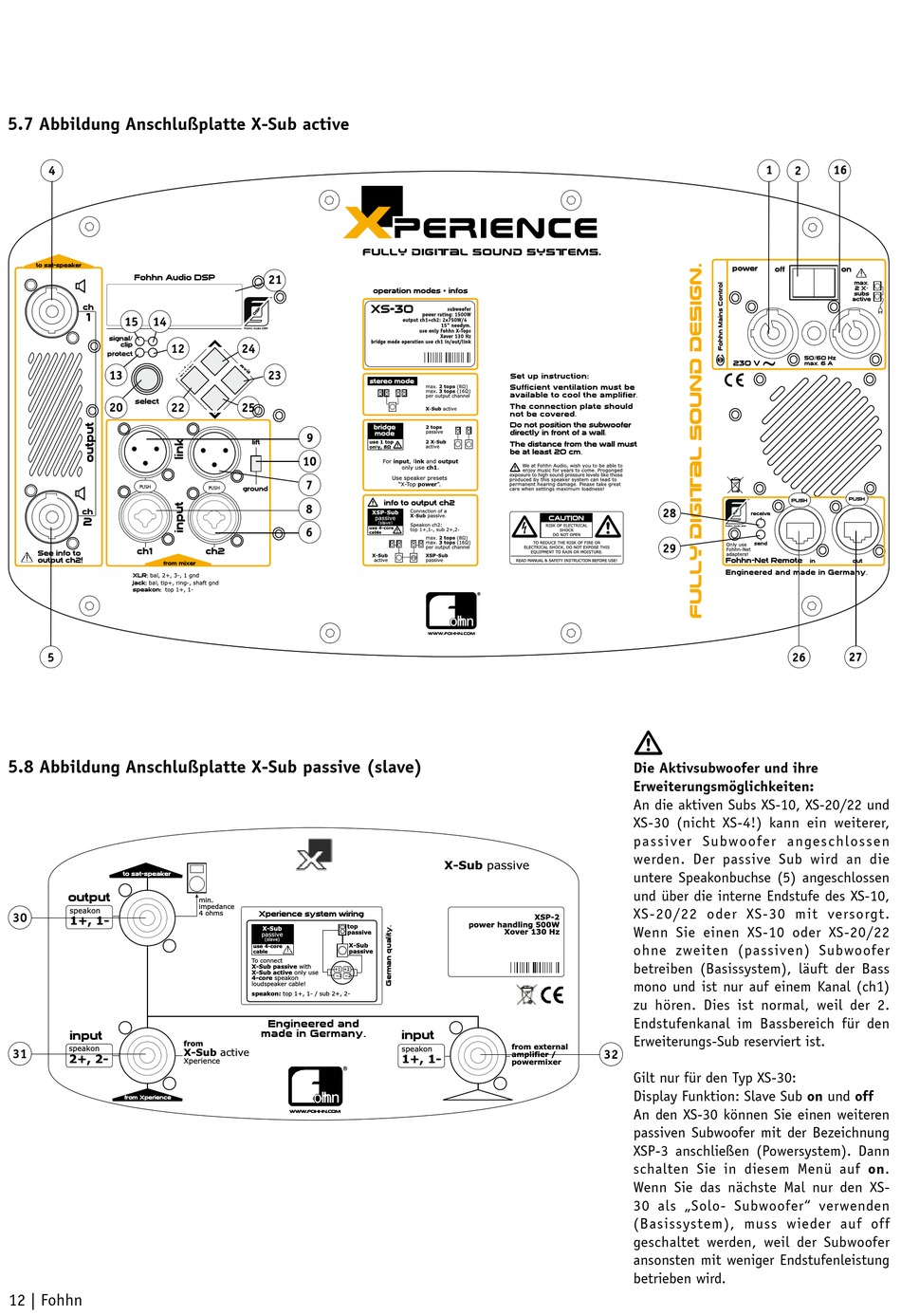

5.7 Abbildung Anschlußplatte X-Sub active
5.8 Abbildung Anschlußplatte X-Sub passive (slave)
to sat-speaker
speakon
30
1+, 1-
speakon
31
2+, 2-
from Xperience
12 | Fohhn
min.
impedance
4 ohms
Xperience system wiring
top
X-Sub
passive
passive
(slave)
X-Sub
use 4-core
!
passive
cable
To connect
X-Sub passive with
+1 +2
X-Sub active only use
-1 -2
4-core speakon
loudspeaker cable!
speakon: top 1+, 1- / sub 2+, 2-
Engineered and
made in Germany.
from
X-Sub active
Xperience
‚®
www.fohhn.com
X-Sub passive
XSP-2
power handling 500W
Xover 130 Hz
from external
speakon
amplifier /
1+, 1-
powermixer

Die Aktivsubwoofer und ihre
Erweiterungsmöglichkeiten:
An die aktiven Subs XS-10, XS-20/22 und
XS-30 (nicht XS-4!) kann ein weiterer,
passiver Subwoofer angeschlossen
werden. Der passive Sub wird an die
untere Speakonbuchse (5) angeschlossen
und über die interne Endstufe des XS-10,
XS-20/22 oder XS-30 mit versorgt.
Wenn Sie einen XS-10 oder XS-20/22
ohne zweiten (passiven) Subwoofer
betreiben (Basissystem), läuft der Bass
mono und ist nur auf einem Kanal (ch1)
zu hören. Dies ist normal, weil der 2.
Endstufenkanal im Bassbereich für den
Erweiterungs-Sub reserviert ist.
32
Gilt nur für den Typ XS-30:
Display Funktion: Slave Sub on und off
An den XS-30 können Sie einen weiteren
passiven Subwoofer mit der Bezeichnung
XSP-3 anschließen (Powersystem). Dann
schalten Sie in diesem Menü auf on.
Wenn Sie das nächste Mal nur den XS-
30 als „Solo- Subwoofer" verwenden
(Basissystem), muss wieder auf off
geschaltet werden, weil der Subwoofer
ansonsten mit weniger Endstufenleistung
betrieben wird.
