- Seite 1 Bedienungsanleitung Focus Slim - Serie 22.11.2023...
-
Seite 2: Inhaltsverzeichnis
Kontaktadresse ............................11 Wichtige Sicherheitshinweise Bitte lesen und beachten Sie diese Sicherheitshinweise und alle weiteren Hinweise zu Ihren Fohhn Produkten, bevor Sie diese verwenden oder montieren. Bewahren Sie die Hinweise immer in der Nähe der Geräte auf. Das Lesen ersetzt nicht die Kenntnis und Beachtung der jeweils gültigen nationalen Sicherheitsvorschriften und Normen sowie die... -
Seite 3: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Alle für die Montage oder Aufhängung eines Fohhn Systems erforderlichen Bauteile sind nach den folgenden, in Deutschland geltenden Vorschriften konstruiert und gebaut: DGUV V17 (früher BGV-C1), DGUV I215-313 (früher BGI 810-3), DIN EN 1993- 1-1 und DIN EN 1999-1-1. -
Seite 4: Elektrische Sicherheitshinweise
Elektrische Sicherheitshinweise Alle Fohhn Produkte, die Fohhn Endstufen sind oder enthalten, sind Geräte der Schutzklasse 1. Sie sind nach den VDE- Sicherheitsmaßnahmen für elektronische Geräte gebaut und zertifiziert und verlassen unser Werk in sicherheitstechnisch einwandfreiem Zustand. Die Geräte erfüllen alle derzeit gültigen EMV-Richtlinien: Dies wird durch die angebrachte CE- Kennzeichnung bestätigt. -
Seite 5: Lagerung Und Transport

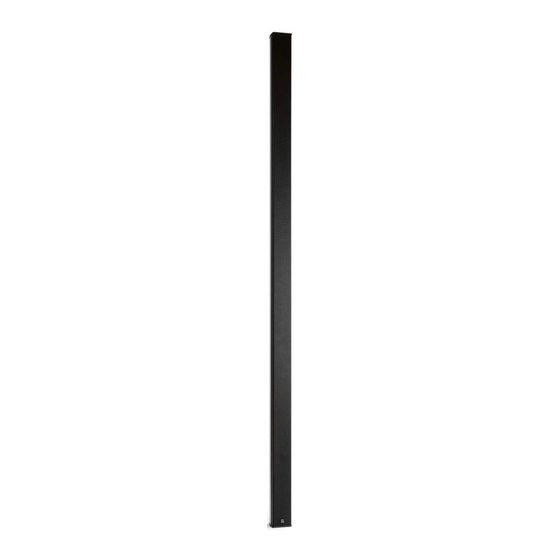

Das Produkt Produktbeschreibung Alle Funktionen - kompakter & günstiger. Mit Focus Slim komplettiert Fohhn sein breites und renommiertes Beam Steering Portfolio. Die vier super-schlanken Modelle verfügen über alle Features der Fohhn Beam Steering Technologie und machen diese nun auch für kleinere und preissensiblere Projekte attraktiv. Der Abstrahlwinkel lässt sich einfach per Mausrad einstellen - Die Systeme bleiben ohne mechanische Neigung gerade an der Wand oder am Screen. -
Seite 6: Abdeckung Des Anschlussfeldes
Die Focus Slim ist an der Gehäuserückseite mit einer USB-C-Buchse ausgestattet. Diese ermöglicht eine optionale, direkte Konfiguration des Gerätes mittels PC und Steuerungssoftware Fohhn Audio Soft ohne Verwendung eines Fohhn Netzwerkadapters. Die USB-C config LED leuchtet blau auf, wenn der Lautsprecher über die USB-C-Buchse mit einem Steuerungscomputer verbunden ist. - Seite 7 Montage von Nutensteinen Die durchgehende T-Nut ermöglicht eine flexible Montage auf der gesamten Länge des Lautsprechers auf der Gehäuserückseite. Das Einsetzen der Nutensteine wird in folgenden Schritten beschrieben. Nutenstein in die Nut ansetzen 22.11.2023...
- Seite 8 Den Nutenstein mit leichtem Druck in die Nut drücken. Der Nutenstein muss jetzt noch korrekt ausgerichtet werden (mit der Kugel nach innen) , um das Einschrauben einer Schraube zu ermöglichen. Hierfür kann ein Schraubendreher oder ein Innensechskantschlüssel verwendet werden. 22.11.2023...
-
Seite 9: Konfiguration Und Überwachung
Preset laden möchten oder die Focus Slim mittels Software überwachen wollen, verbinden Sie diese mittels USB-C Buchse oder dem Dante Netzwerk mit einem Steuerungscomputer. Sie benötigen dafür einen Windows PC mit der installierten Steuerungssoftware Fohhn Audio Soft (kostenloser Download auf www.fohhn.com). - Seite 10 X-Over Hz – 20 kHz, jeweils 2 × Input, 1 × Output User Presets Systemlatenz Dante + 1,2 ms Simulation Beam Fohhn Net, Fohhn Audio Soft Bandspezifische Zeitkonstanten Filtertechnik 80-bit double precision Anschlüsse und Bedienelemente 1 x 100Base-TX Ethernet (RJ-45) für Dante Audio und Steuerung, Eingänge &...
-
Seite 11: Service Und Reparatur
Führen Sie am Gerät keinen Service und keine Reparatur durch. Für Adressen eines Fohhn Service in Ihrer Nähe wenden Sie sich bitte an die auf der vorherigen Seite genannte Adresse. Bewahren Sie die Verpackung der Geräte auf, damit Sie sie im Schadensfalle originalverpackt verschicken können.
