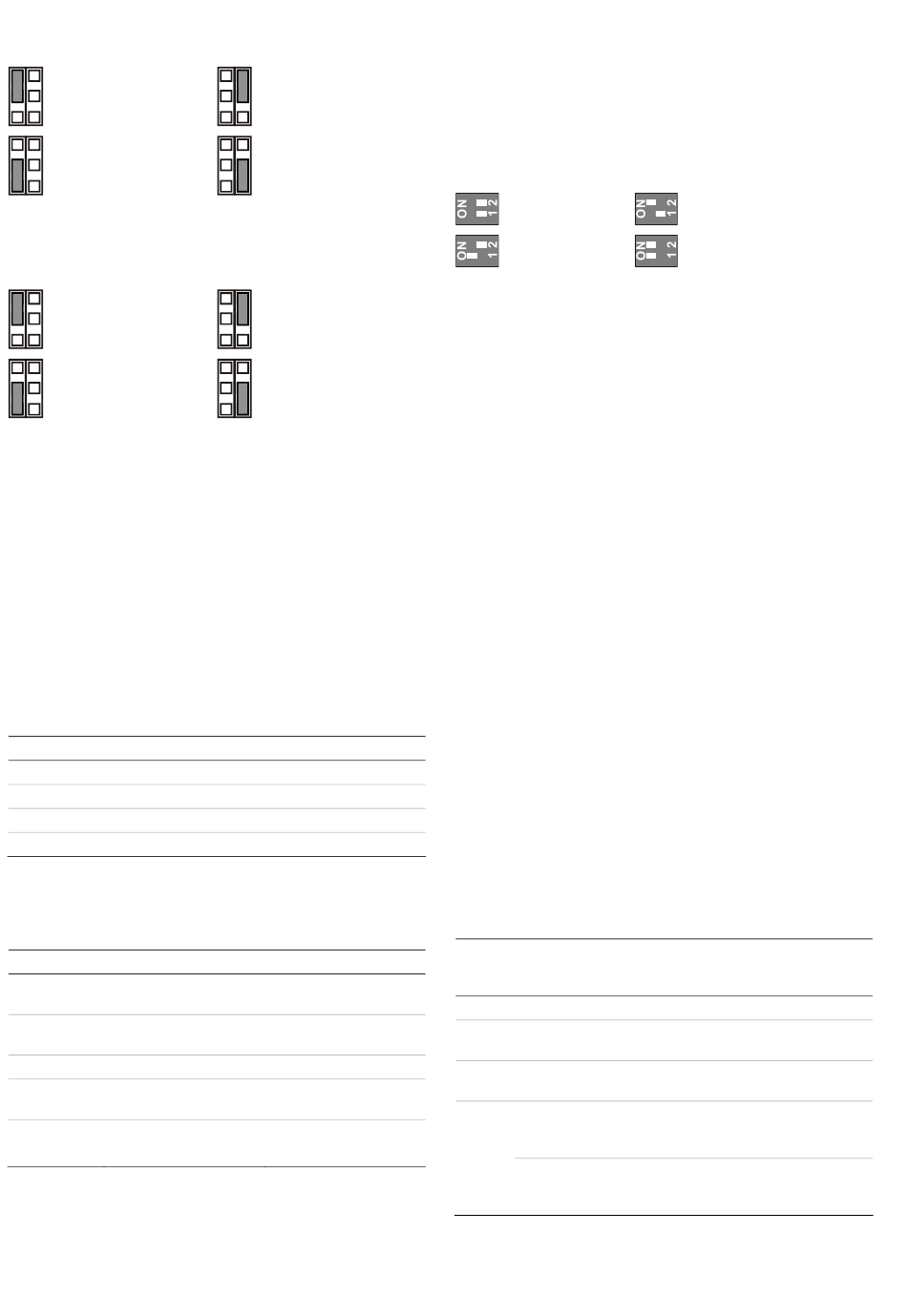

JA : détermine la résistance FDL de l'alarme embarquée
(Ra)
1 kΩ
4,7 kΩ
(configuration
d'usine par défaut)
Position OFF : aucune FDL d'alarme embarquée.
JT : détermine la résistance FDL de l'autoprotection
embarquée (Rt)
1 kΩ
4,7 kΩ
(configuration
d'usine par défaut)
Position OFF : aucune FDL d'autoprotection embarquée.
Configuration de la zone
Pour configurer la zone, suivez la procédure ci-après.
•
Sélectionnez les valeurs appropriées de résistance FDL
avec les cavaliers JA et JT. Par exemple, le réglage du
cavalier JT détermine la valeur Rt.
•
Pour les sorties isolées, retirez le cavalier JT.
•
Retirez les cavaliers JA et JT pour exclure les valeurs de
FDL embarquée.
Pour configurer une zone unique avec toutes les résistances
embarquées réglées, la résistance de la zone peut être définie
comme suit :
Tableau 2 : Valeurs de résistance de zone
Etat de la zone
Autoprotection (court-circuit)
Normal
Alarme
Autoprotection (ouvert)
Commutateurs DIP
Tableau 3 : SW1, paramètres généraux
Commutateur
Valeurs
6: Voyant
Position ON : Voyant
allumé*
5: Contrôle à
Position ON : Contrôle à
distance
distance activé
4: Réservé
3: Polarité
Position ON : Polarité
positive
1, 2: Portée du
1 On, 2 On : 16 m*
radar
1 Off, 2 On : 14 m
*
Configuration usine par défaut
18 / 36
2,2 kΩ
5,6 kΩ
2,2 kΩ
5,6 kΩ
Valeur
Par défaut
0 Ω
0 Ω
Rt
4,7 kΩ
Rt + Ra
9,4 kΩ
∞
∞
Position OFF : Voyant
éteint
Position OFF : Contrôle à
distance désactivé*
Position OFF : Polarité
négative*
1 On, 2 Off : 12 m
1 Off, 2 Off : 10 m
Commutateur DIP SW1
SW1-1, SW1-2 : Portée du radar
Utilisez les commutateurs SW1-1 et SW1-2 pour définir la
portée du radar de sorte qu'elle s'adapte précisément à
l'application. Ce radar inclut une fonction de crénelage spatial
(range-gating), ce qui signifie que la portée de détection est
extrêmement précise.
10 m
12 m
SW1-3 : Polarité
Position ON : Polarité positive. Configure les entrées (WT, test
de marche et D/N, mode jour/nuit) avec le paramètre Active
(Actif) haut.
Position OFF : Polarité négative. Configure les entrées (WT,
test de marche et D/N, mode jour/nuit) avec le paramètre
Active (Actif) bas. Configuration d'usine par défaut.
Cette fonctionnalité est expliquée dans la Figure 9.
Légende de la fig. 9
(1) Polarité haute
(2) Polarité basse
Cette fonction dépend également du réglage du
commutateur SW1-5. Reportez-vous à la section « SW1-5 :
Fonction de contrôle à distance » ci-dessous.
SW1-4 : Réservé
Ne pas modifier.
SW1-5 : Fonction de contrôle à distance
Position ON : contrôle à distance activé. Active les entrées du
test de marche (WT) et du mode jour/nuit.
Position OFF : contrôle à distance désactivé. Désactive les
entrées du test de marche et du mode jour/nuit (configuration
d'usine par défaut).
La fonction suivante dépend du réglage du contrôle à distance.
Tableau 4 : Fonctions dépendant du réglage du contrôle à
distance
Elément
Description
Contrôle à
distance activé
sur SW1-5
SW1-3
Polarité
Sélectionnable
WT
Entrée du test
Activé
de marche
D/N
Entrée du
Activé
mode jour/nuit
Autre
Mode vert
Activée en mode
jour sans test de
marche
Mémoire
Activée en mode
d'alarme
jour sans test de
marche
Reportez-vous également la section « Connexions » en page
17.
P/N 146552999-1 (ML) • REV D • ISS 23MAY12
14 m
16 m
Configuration d'usine par
défaut.
(3) Test de marche
(4) Jour/nuit
Contrôle à
distance désactivé
sur SW1-5
Positive seulement
Désactivé
Désactivé
Désactivée
Désactivée
