8.
Para aplicações em tectos, utilize o suporte de montagem
rotativo SB01. A posição de montagem SB01 é mostrada
como o item 1 na Figure 4.
9.
Feche a tampa, insira o parafuso da tampa e coloque o
insert personalizável.
Ligações
Ver a figura 12.
Tabela 1: Ligações do detector
Terminal
Etiqueta
Explicação
1, 2
GND,
Ligação da fonte de alimentação (9 a 15 V ,
+12V
12 V
3, 4
ALARM
Saída de relé de alarme (33 Ω). Utilize o
jumper JA para configurar a resistência EOL
integrada em série com o relé. Consulte
"Jumpers" abaixo.
5, 6
TAMPER
Saída de interruptor tamper (0 Ω). Utilize o
jumper JT para configurar a resistência EOL
integrada em série com o interruptor.
Consulte "Jumpers" abaixo.
7
Walk test
Esta entrada activa e desactiva o LED (walk
test On/Off). Só é possível entrar no modo de
walk test quando o detector está no modo Dia
(pino 8). Active high ou low é determinado
por SW1-3 (consulte "SW1-3: Polaridade" na
página nº 32).
8
Day/Night
Esta entrada alterna o detector no modo dia
(mostra a memória no indicador LED) ou
noite (activa a memória de alarmes e limpa
os alarmes anteriormente guardados). A
polaridade active high ou low é determinada
por SW1-3 (consulte "SW1-3: Polaridade" na
página nº 32).
Notas
•
As entradas 7 e 8 só podem ser utilizadas quando SW1-5
estiver configurado como Remoto ligado. Consulte "SW1-
5: Funcionalidade remota" na página nº 32.
•
O LED só é activado quando SW1-6 está configurado
como LED ligado.
A Figura 10 explica como criar uma zona única com uma
configuração de resistência múltipla.
Legenda da figura 10
(1) Relé de alarme
(2) Zona de alarme
(3) Saída do interruptor de
tamper
Configuração do detector
Consulte a Figura 13 para ver as localizações dos jumpers e
DIP switches.
P/N 146552999-1 (ML) • REV D • ISS 23MAY12
nominal)
Ra Resistência EOL de alarme
Rt
Resistência EOL de tamper

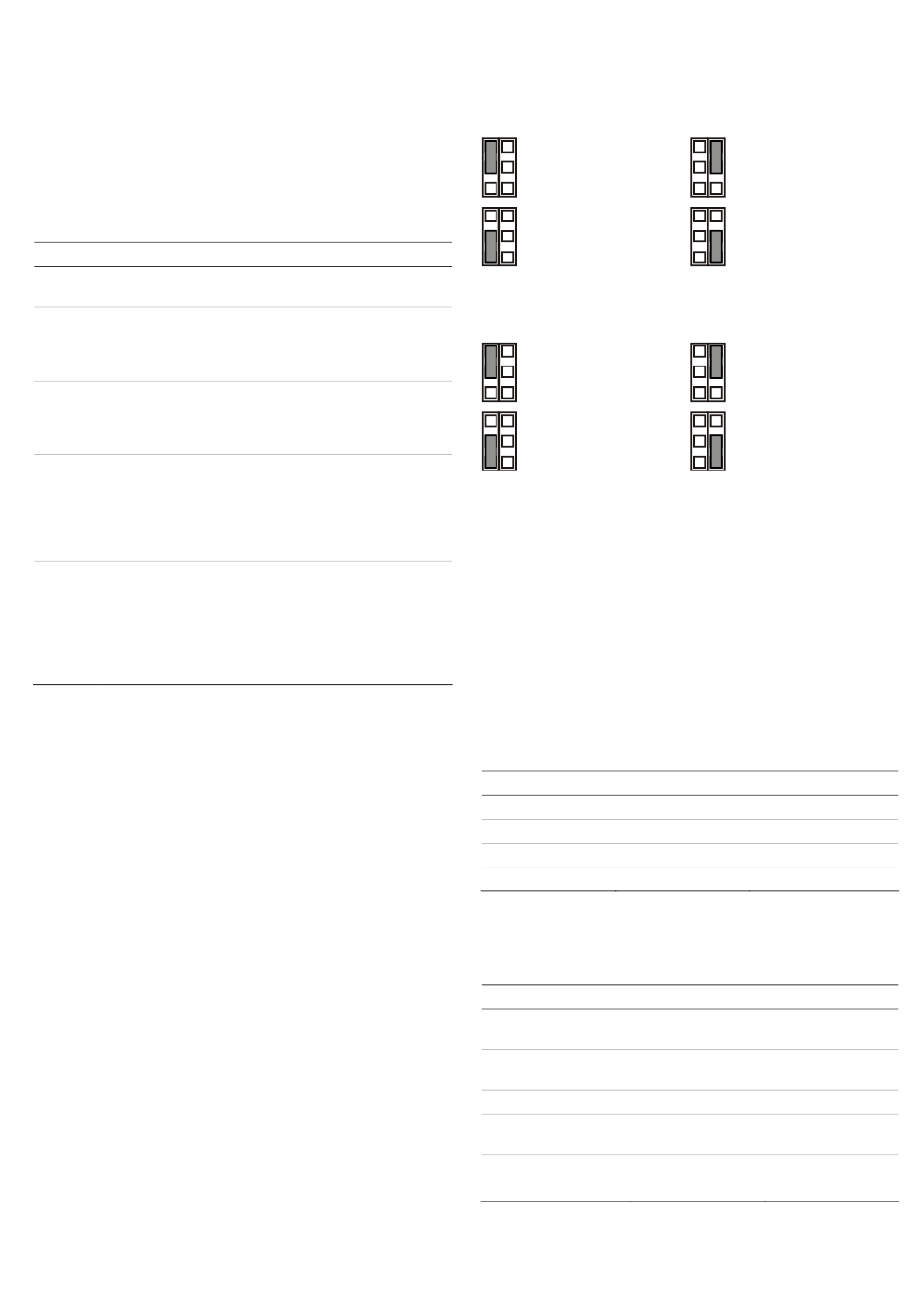

Jumpers
Os jumpers definem o modo e o valor do EOL integrado.
O circuito é mostrado na Figura 10.
JA: definir a resistência EOL de alarmes integrada (Ra)
1 kΩ
4,7 kΩ (predefinição
de fábrica)
Off (Desligado): sem EOL de alarme integrado.
JT: definir a resistência EOL de tamper integrada (Rt)
1 kΩ
4,7 kΩ (predefinição
de fábrica)
Off (Desligado): sem EOL de tamper integrado.
Configuração da zona
Para configurar a zona, aplique as directrizes seguintes:
•
Seleccione os valores da resistência EOL aplicáveis com
JA e JT. Por exemplo, a definição do jumper JT determina
o valor Rt.
•
Para saídas isoladas, remova JT.
•
Remova os jumpers JA e JT para excluir os valores de
EOL integrado.
Para uma zona única com todas as resistências integradas
definidas, a resistência de zona pode ser a seguinte:
Tabela 2: Valores de resistência de zona
Estado da zona
Valor
Tamper (curto)
0 Ω
Normal
Rt
Alarme
Rt+Ra
Tamper (aberto)
∞
DIP switches
Tabela 3: SW1, definições gerais
Interruptor
Valores
6: LED
On (Ligado): LED
ligado*
5: Remoto
On (Ligado): remoto
ligado
4: Reservado
3: Polaridade
On (Ligado):
polaridade positiva
1, 2: Alcance do radar
1 On, 2 On: 16 m*
1 Off, 2 On: 14 m
*
Predefinição de fábrica
2,2 kΩ
5,6 kΩ
2,2 kΩ
5,6 kΩ
Valor predefinido
0 Ω
4,7 kΩ
9,4 kΩ
∞
Off (Desligado): LED
desligado
Off (Desligado):
remoto desligado*
Off (Desligado):
polaridade negativa*
1 On, 2 Off: 12 m
1 Off, 2 Off: 10 m
31 / 36
