Detektorteknologien beskytter effektivt mod falske alarmer.
Undgå imidlertid mulige årsager til ustabilitet, f.eks.:
PIR-fare:
•
Direkte sollys på detektoren
•
Varmekilder inden for detektorens synsfelt
•
Kraftig træk på detektoren
•
Dyr i synsfeltet
•
Blokering af detektorens synsfelt med store genstande
som f.eks. møbler
Mikrobølgefare:
•
Monteringsoverflade modtagelig for rystelser
•
Metaloverflader reflekterer mikrobølgeenergi
•
Vandbevægelse gennem plastikrør
•
Bevægelige eller vibrerende dele som blæsere, varme-
eller airconditionkanaler
Vi anbefaler, at alarmen gangtestes med jævne mellemrum, og
at kommunikationen med kontrolpanelet kontrolleres.
Sådan installeres detektoren:
1.
Tag dækpladen af (se figur 2, pkt. 1 og 2).
2.
Åbn forsigtigt detektoren med en skruetrækker (se figur 2,
pkt. 3 og 4).
Bemærk:
Rør ikke den pyroelektriske føler (figur 6).
3.
Tag dækskruen ud (figur 4, pkt. 2).
4.
Gør soklen fast til væggen mellem 1,8 m og 3,0 m fra
gulvet.
Se figur 4.
- Ved flad montering bruges mindst to skruer (DIN 7998)
i position A.
- Ved hjørnemontering bruges skruer i position B eller C.
- For installation af vægsabotagekontakt ST400 bruges
monteringsposition A eller B. ST400-monteringsposition
vises som pkt. 3 i figur 4. Åbn kontakten i bagpladen
(figur 5, pkt. 2).
5.
Tilslut detektoren (se figur 4 og 12). Brug bagpladens
ledningsindgange (figur 5, pkt. 1) og kabelrende (figur 5,
pkt. 3).
6.
Vælg de ønskede indstillinger for jumper og DIP-switch
(se "Indstilling af detektoren" nedenfor for mere
information.
7.
Fjern afdækningspladerne foran spejlet og indsæt
afdækningslabel, hvis dette kræves. Se "Indstilling af
dækningsmønster" på side 8 for flere detaljer.
8.
Til loftmontering anvendes SB01-svingmonteringskonsol.
SB01-monteringspositionen vises som pkt. 1 i figur 4.
9.
Luk detektoren, indsæt dækskrue og indsæt dækpladen.
Tilslutninger
Se figur 12.
Tabel 6: Detektortilslutninger
Terminal
Etiket
Forklaring
1, 2
GND,
Strømforsyningstilslutning (9 til 15 V , 12 V
+12V
nominel)
P/N 146552999-1 (ML) • REV D • ISS 23MAY12
Terminal
Etiket
Forklaring
3, 4
ALARM
Alarmrelæudgang (33 Ω). Brug jumper JA til at
sætte den indbyggede EOL-modstand i serie
med relæet. Se "Jumpere" nedenfor.
5, 6
TAMPER
Sabotagekontaktudgang (0 Ω). Brug jumper JT
til at sætte den indbyggede EOL-modstand i
serie med kontakten. Se "Jumpere" nedenfor.
7
Gangtest
Denne indgang aktiverer og deaktiverer LED
(gangtest til/fra). Gangtestfunktionen kan kun
vælges, når detektoren er i dagtilstand (pin 8).
Aktiv høj eller lav fastsættes af SW1-3 (se
"SW1-3: Polaritet" på side 8).
8
Dag/nat
Det indstiller detektoren til dagtilstand (vis
hukommelse på LED-indikator) eller nattilstand
(aktiverer alarmhukommelsen og sletter
tidligere gemte alarmer). Aktiv høj eller lav
polaritet fastsættes af SW1-3 (se "SW1-3:
Polaritet" på side 8).
Noter
•
Indgang 7 og 8 kan kun anvendes, når SW1-5 indstilles til
Ekstern til. Se "SW1-5: Ekstern funktion" på side 8.
•
LED aktiveres kun, når SW1-6 indstilles til LED til.
Figur 10 forklarer, hvordan man opretter en enkelt zone med
individuel indstilling af modstandene.
Figure 10 symbolforklaring
(1) Alarmrelæ
(2) Alarmzone
(3) Sabotagekontaktudgang
Indstilling af detektoren
Se figur 13 om placering af jumpere og DIP-kontakt.

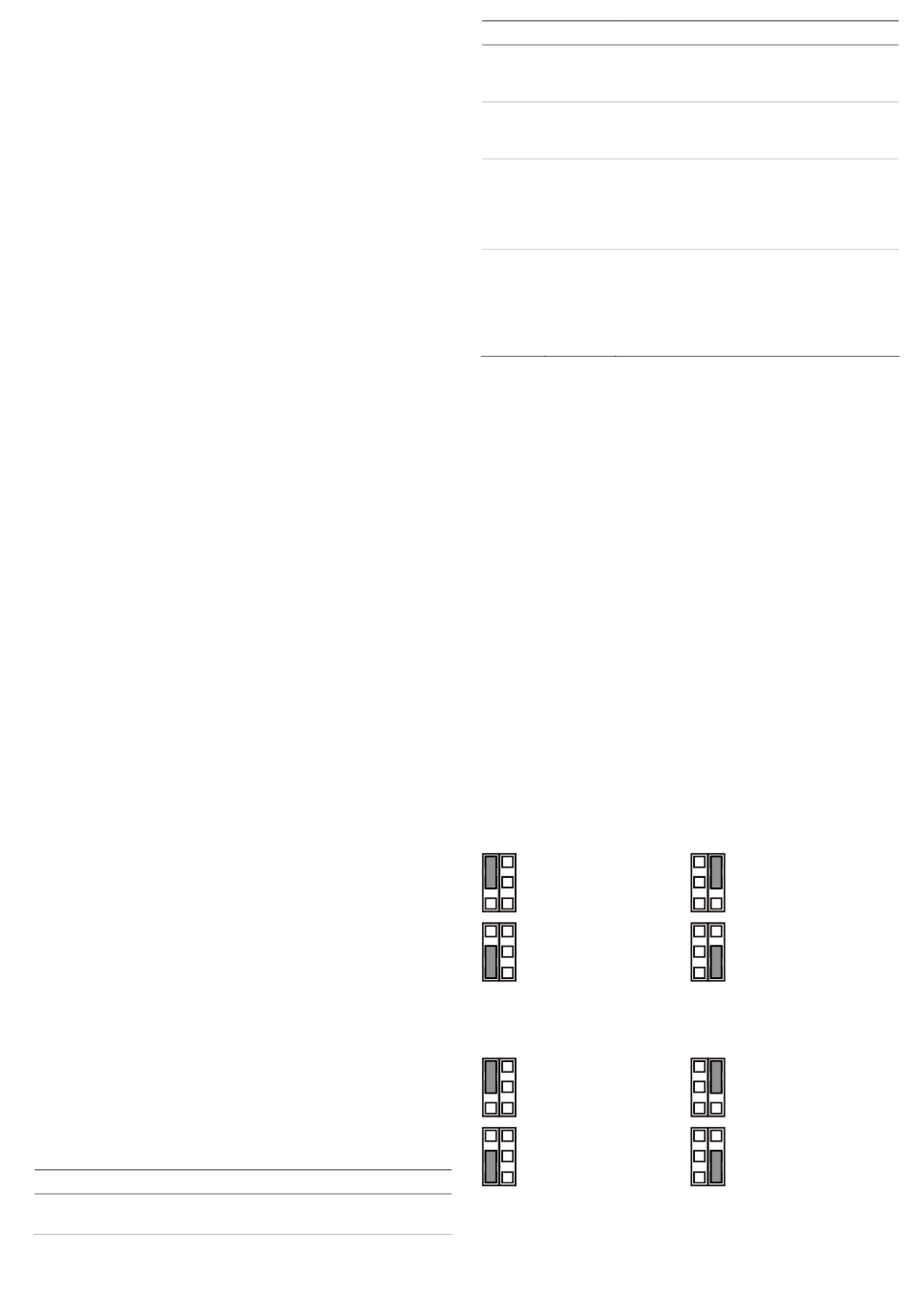

Jumpere
Jumpere, indstilling af indbygget EOL, tilstand og værdi.
Kredsløbet vises i figur 10.
JA: Indstil indbygget alarm EOL-modstand (Ra)
1 kΩ
4,7 kΩ
(fabriksindstilling)
OFF: Ingen indbygget alarm EOL.
JT: Indstil indbygget sabotage EOL-modstand (Rt)
1 kΩ
4,7 kΩ
(fabriksindstilling)
OFF: Ingen indbygget sabotage EOL.
Ra Alarm EOL-modstand
Rt
Sabotage EOL-modstand
2,2 kΩ
5,6 kΩ
2,2 kΩ
5,6 kΩ
7 / 36
