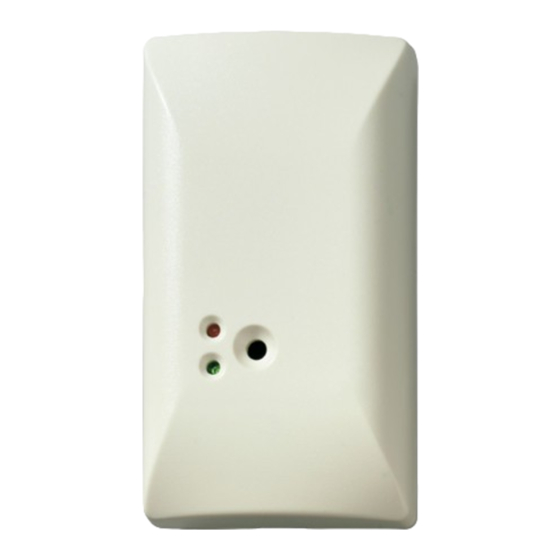

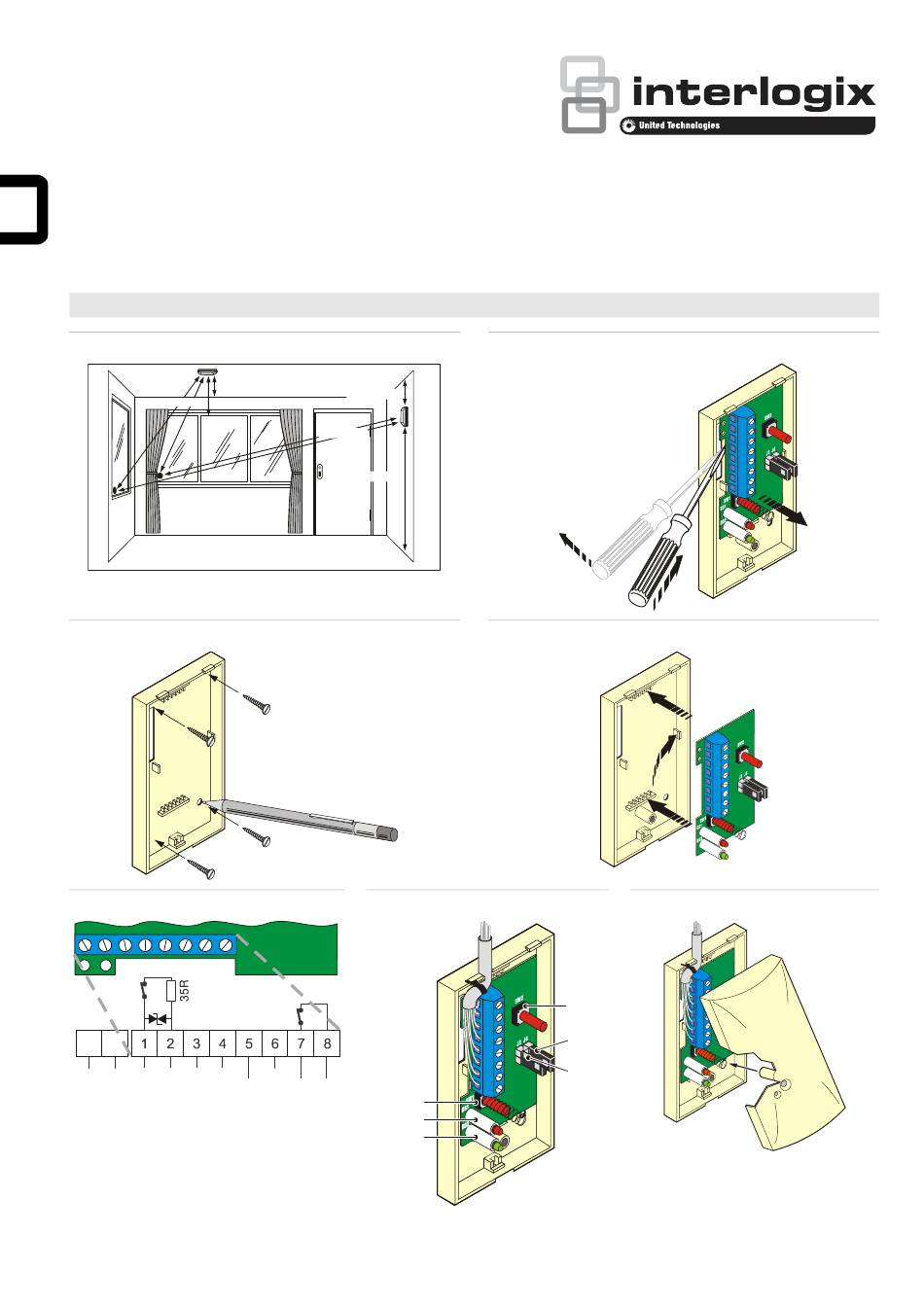

GS930 Acoustic Glass Break Detector
Installation Sheet
EN DA DE FR
IT
NL NO SV
1
min. 0.15 m
min. 1 m
max. 8.5 m
3
5
SPARE
C NC +12V - 0V
ALARM
RESET
© 2019 UTC Fire & Security Americas Corporation, Inc.
min. 0.15 m
max. 8.5 m
min. 1.8 m
6
SPARE
TAMPER
SW1
Alarm
Status /
state
2
4
7
SW2
J4
J3
1 / 16
P/N 1052697 (ML) • REV F • ISS 05JUN19
