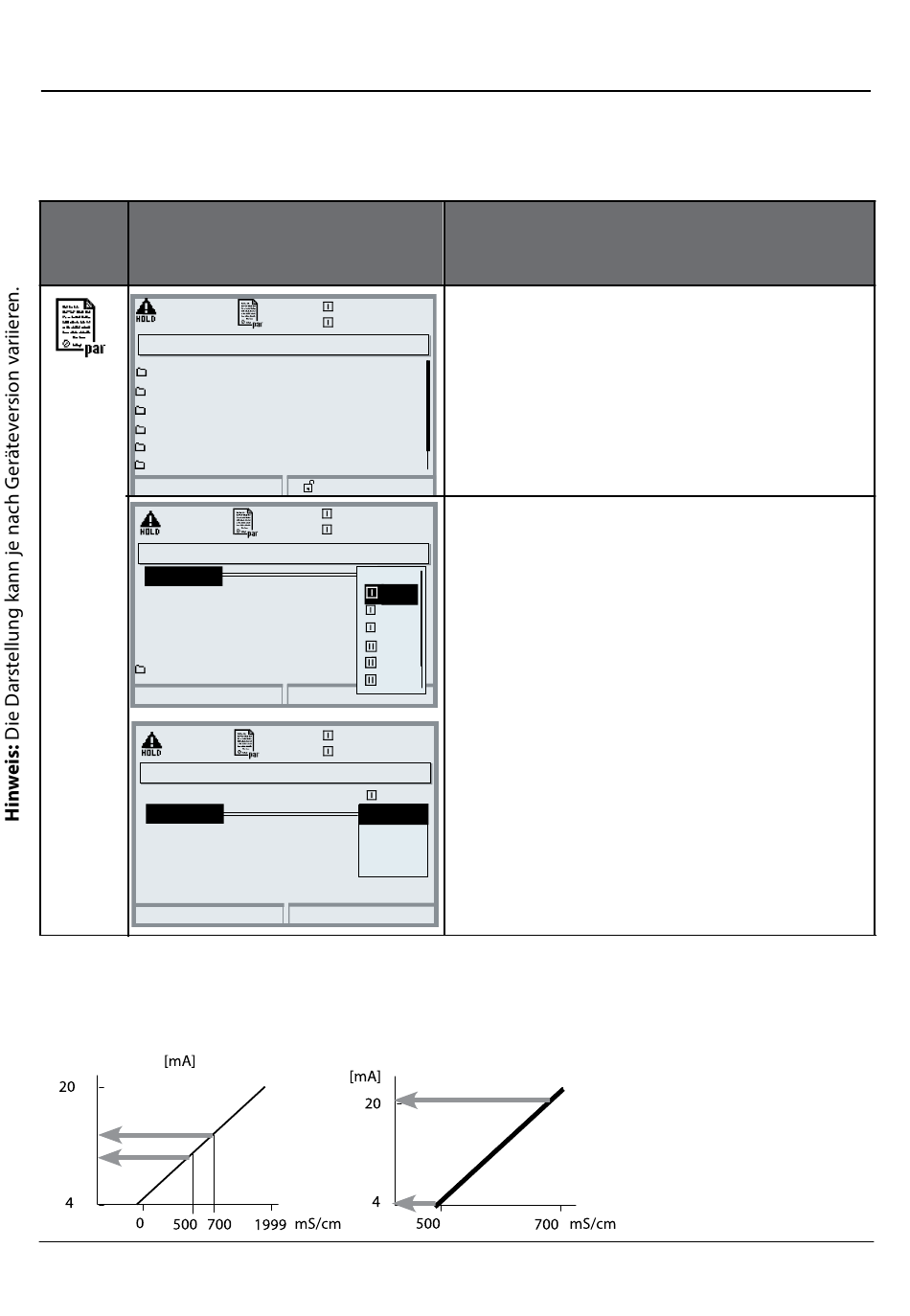

Stromausgänge
Menüauswahl: Parametrierung/Modul BASE
Hinweis: Funktionskontrolle (HOLD) aktiv
Menü Display
Modul BASE (Spezialist)
Ausgangsstrom I2
Kontakt K4 (NAMUR Ausfall)
Kontakt K3 (NAMUR Wartungsbedarf )
Kontakt K2 (NAMUR HOLD)
Kontakt K1 (Grenzwert)
Eingänge OK1, OK2
zurück
Ausgangsstrom I1 (Spezialist)
Messgröße
Kennlinie
Ausgang
Anfang
Ende
Verhalten bei Meldungen
Abbrechen
Ausgangsstrom I1 (Spezialist)
Messgröße
Kennlinie
Ausgang
Anfang
Ende
Ausgangsfilter
Abbrechen
Zuordnung von Messwerten: Anfang (4 mA) und Ende (20 mA)
Beispiel 1:
Messbereich 0 ... 1999 mS/cm
Ausgangsstrom

Parametrierung Modul BASE

0.020 mS/cm

Stromausgang parametrieren

19.2°C
• Parametrierung aufrufen
• Passcode eingeben
• Modul BASE wählen
• "Ausgangsstrom ... " auswählen
Sperren
0.020 mS/cm
• Auswahl Messgröße
19.2°C
Aus
S/cm
°C
g/kg
pH
°C
rH
OK
Auswahl Kennlinie, z. B. "linear": Der
0.020 mS/cm
19.2°C
Ausgangsstrom folgt der Messgröße
linear. Der zu erfassende Bereich der
°C
linear Messgröße wird bestimmt durch die
trilinear
Eingabe von Werten für "Anfang" und
Funktion
Tabelle
"Ende".
Siehe auch: "Minimale Messspanne"
OK
Beispiel 2: Messbereich 500 ... 700 mS/cm
Vorteil: höhere Auflösung im interessierenden Bereich
