Knick Protos II 4400 Betriebsanleitung Seite 14

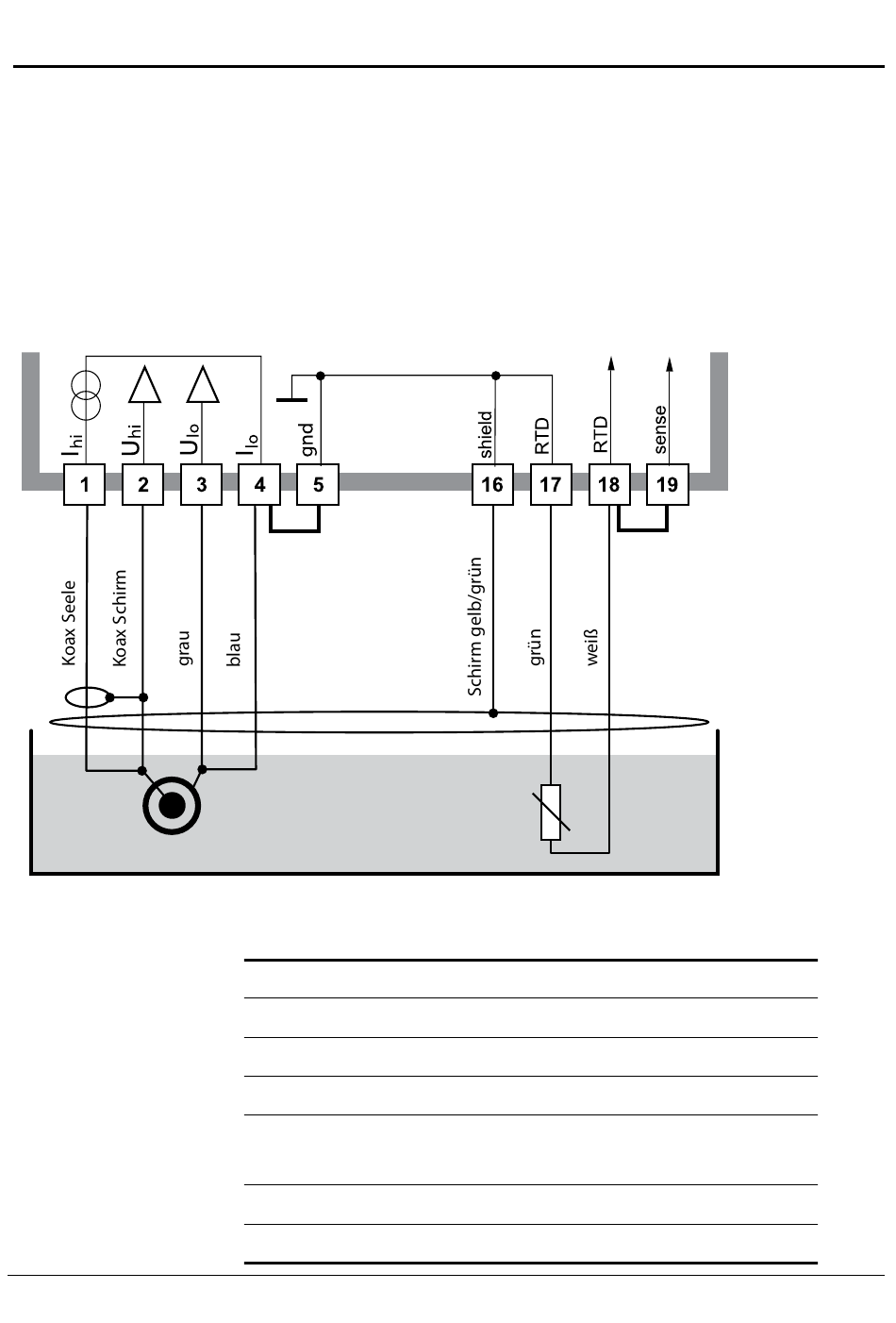

Beschaltungsbeispiel 5
Leitfähigkeitsmessung mit 2-Elektroden-Sensor SE 620
Anschluss VP-Kabel
14
Schraubklemmverbindung
VP-Kabel
Koax Seele
Koax Schirm
grau
blau
Schirm
gelb/grün
grün
weiß
COND 3400-041
Pt 1000
Modulanschluss
1
2
3
4 (Brücke 4-5)
16
17
18 (Brücke 18-19)
