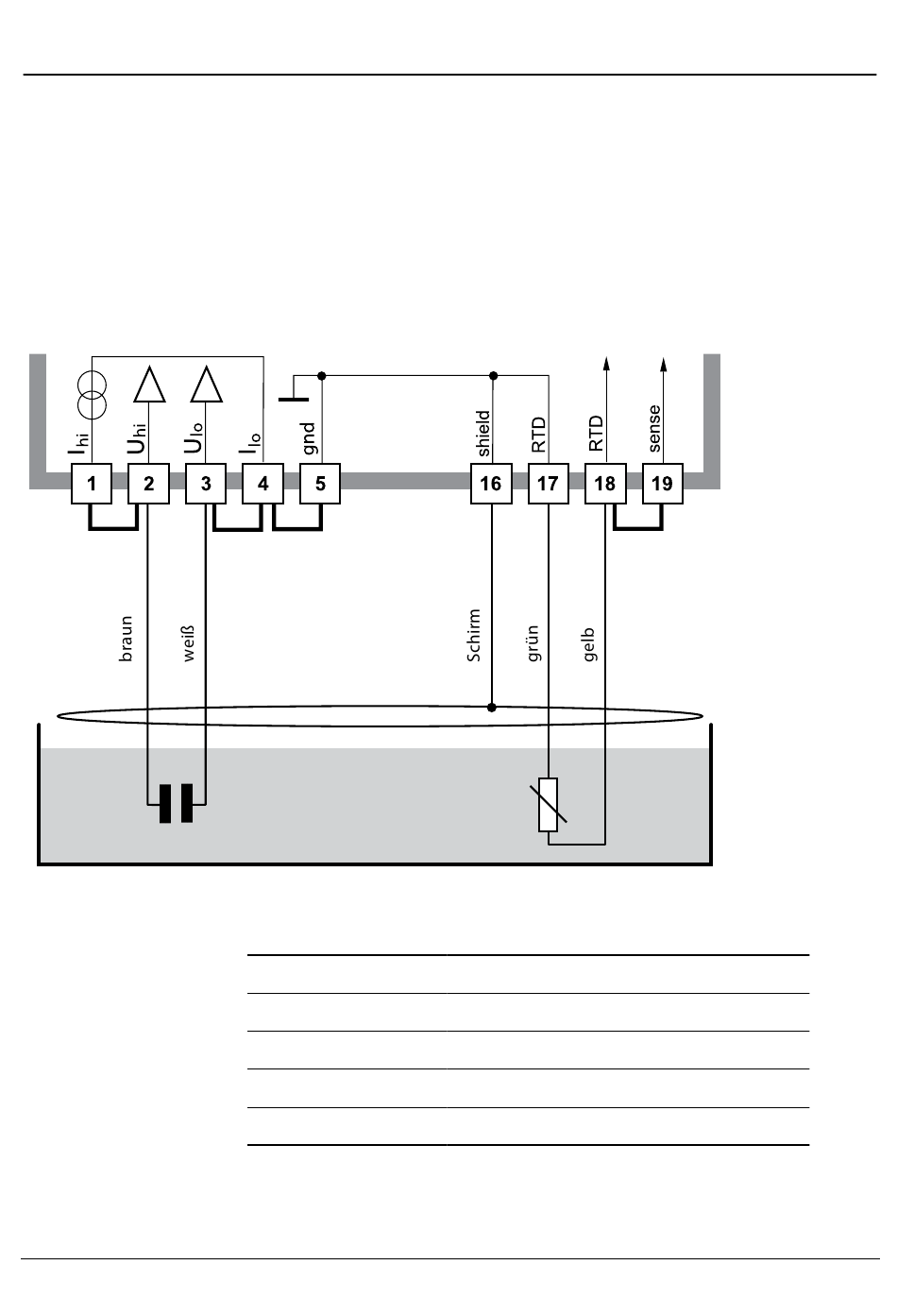

Beschaltungsbeispiel 4
Leitfähigkeitsmessung mit 2-Elektroden-Sensor SE 610
Anschluss über vorkonfektioniertes Kabel mit Aderendhülsen
Schraubklemmverbindung
Aderfarbe
braun
weiß
Schirm
grün
gelb
COND 3400-041
Pt 1000
Modulanschluss
2 (Brücke 1-2)
3 (Brücke 3-4-5)
16
17
18 (Brücke 18-19)
13
