Sunny Boy Control Light
Bedienungsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SMA sunny boy

Inhaltszusammenfassung für SMA sunny boy

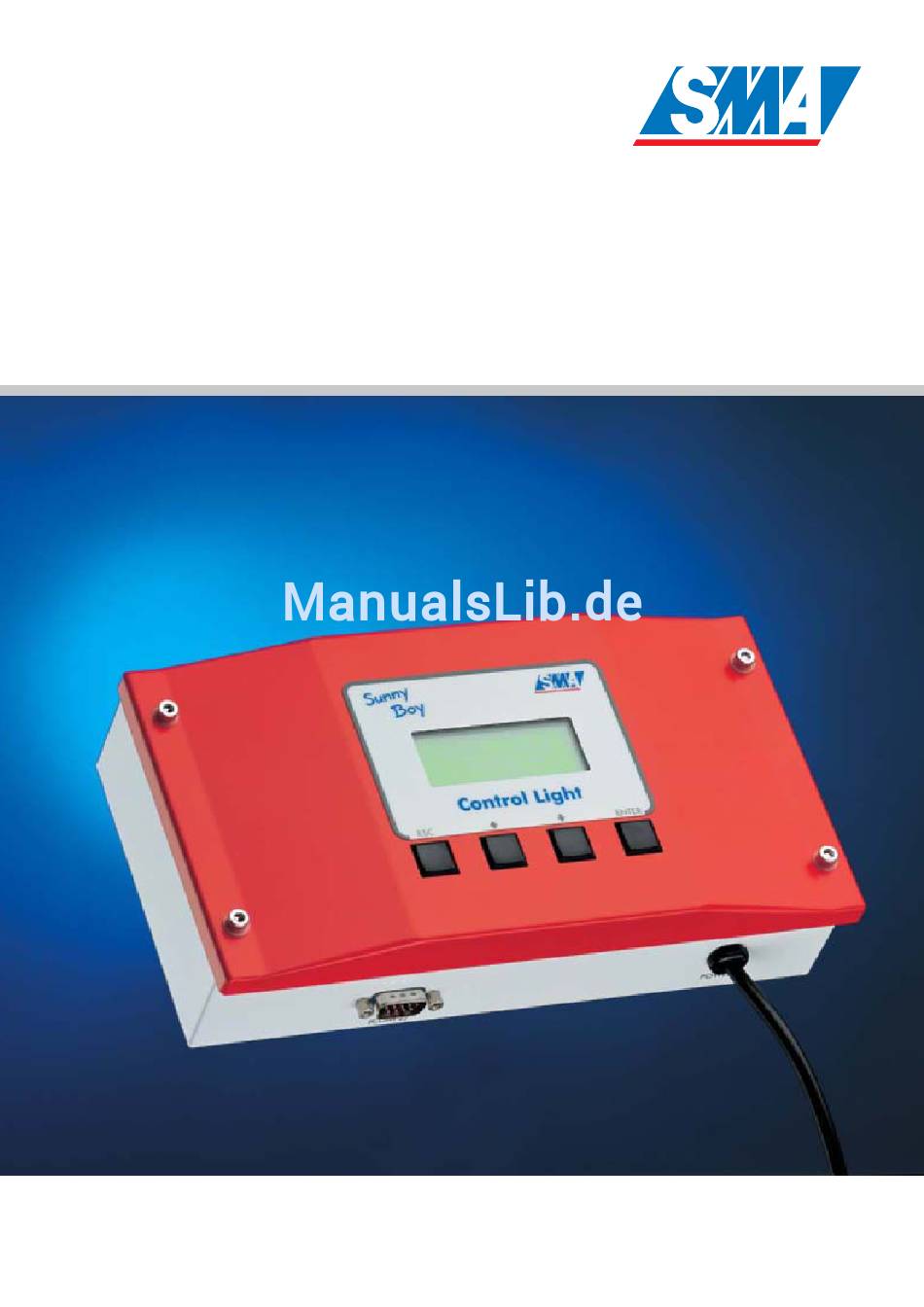

  • Seite 1 Sunny Boy Control Light Bedienungsanleitung...

  • Seite 3: Übersicht Hauptmenü

    Übersicht Hauptmenü Upv-Soll WERTE SC SBCL-06 SC SBCL-06...

  • Seite 4: Übersicht Menü Einstellungen

    Übersicht Menü Einstellungen Firmware SMA-SN...

  • Seite 5: Übersicht Menü Überwachung

    Übersicht Menü Überwachung...

  • Seite 7: Sunny Boy Control Light

    Sunny Boy Control Light Intelligente Datenerfassung für Sunny Boys mit Sunny Boy Control Light Bedienungsanleitung Version 1.2 SUNBCL-12:ND0705...

  • Seite 9: Änderungsübersicht

    Änderungsübersicht Dokumentennummer Bemerkungen Autor SUNBCL-11:ND2000 Erstauflage SUNBCL-12:ND3404 Firmware-Änderung auf 2.19 Siebert SUNBCL-12:ND0705 SMA Technologie AG, Menü in Umschlag Welzel...

  • Seite 11: Inhaltsverzeichnis

    1 Einleitung ......3 2 Übersicht Sunny Boy Control Light ..5 3 Bedienung des Gerätes .
  • Seite 12 8.1 Registrierung..... . . 43 8.2 Erfassung ......45 8.3 Parameter .

  • Seite 13: Einleitung

    Bedienungsanleitung Einleitung Einleitung Vielen Dank, dass Sie sich für den Kauf eines Sunny Boy Control Light entschieden haben. Sunny Boy Control Light liefert detail- lierte Messdaten Ihrer PV-Anlagen, so dass Sie jederzeit den ord- nungsgemäßen Betrieb Ihrer Anlage beobachten können.
  • Seite 14 Einleitung Bedienungsanleitung Technologie AG SUNBCL-12-ND0705...

  • Seite 15: Übersicht Sunny Boy Control Light

    Hilfe er Kenngrößen wie Leistung, Ertrag und Spannun- gen berechnet. Der Sunny Boy Control Light kommuniziert mit bis zu 10 Sunny Boys direkt über die Netzleitung und liest deren Messwerte zy- klisch aus. Diese Messwerte sind am Display des Sunny Boy Con- trol Light ablesbar.
  • Seite 16 Übersicht Sunny Boy Control Light Bedienungsanleitung Technische Schnittstellen (COM 2) POWER Der Sunny Boy Control Light besitzt zwei Schnittstellen zur Kom- munikation: • COM1: Sunny Boy Zur Kommunikation mit den Sunny Boys ist keine Schnittstelle zum Anschluss einer Datenleitung vorhanden, da die Kom- munikation ohne zusätzliche Datenleitung über das Nieder-...
  • Seite 17 Datenübertragung nutzen, aber nicht das genormte Übertra- gungsprotokoll einhalten (z. B. Babyphone), ist normalerweise nicht möglich. Sicherheitshinweise Für den Betrieb des Sunny Boy Control Light sind folgende Si- cherheitsvorschriften einzuhalten: • Der Netzanschluss muss über eine Schutzerde verfügen. • Der Netzstecker muss jederzeit erreichbar sein.
  • Seite 18 Übersicht Sunny Boy Control Light Bedienungsanleitung Technologie AG SUNBCL-12-ND0705...

  • Seite 19: Bedienung Des Gerätes

    Stromsparmodus. In 15-minütigen Abständen erwacht der Sun- ny Boy Control Light und prüft, ob wieder Geräte erreicht werden können. Ist noch kein Sunny Boy erreichbar, fällt er wieder in den Stromsparmodus, ansonsten kehrt er in den normalen Betriebs- modus zurück. Der Stromsparmodus kann jederzeit vom Benut- zer durch Betätigen einer beliebigen Taste unterbrochen werden.

  • Seite 20: Tastatur Und Display

    Bedienung des Gerätes Bedienungsanleitung 3.2 Tastatur und Display Der Sunny Boy Control Light ist vom Benutzer intuitiv bedienbar. Die Steuerung erfolgt über die vier Displayzeilen und den unter- halb des Displays angebrachten Tasten. Tastenbelegung Die vier Tasten sind mit von ihrer logischen Bedeutung ähnlichen Funktionen belegt.

  • Seite 21: Display-Kontrast

    Bedienungsanleitung Bedienung des Gerätes Display-Kontrast Der Display-Kontrast lässt sich durch die Kombination der fol- genden Tasten einstellen. Diese Funktion ist unabhängig von dem momentan ausgewählten Menüpunkt. Taste Funktion / Bedeutung - Display-Kontrast erhöhen ↑ [ESC] + [ - Display-Kontrast erniedrigen ↓...
  • Seite 22 Bedienung des Gerätes Bedienungsanleitung Bedienhilfe Da oft mehr als vierzeilige Informationen dargestellt werden, weist die Bedienhilfe (unten rechts im Display eingeblendet) den Benutzer darauf hin, ob noch weitere Zeilen außerhalb des dar- stellbaren Bereiches verfügbar sind. Zeichen Bedeutung weitere Zeilen oberhalb des Displays weitere Zeilen unterhalb des Displays Beispiel Bedienhilfe weitere Zeilen ober- und unterhalb des Displays...

  • Seite 23: Einstellungen Verändern

    3.3 Einstellungen verändern Unter dem Auswahlmenü sind die Funktionen des Sunny Boy Control Light zusammengefasst, deren Anwendung über den täglichen Betrieb mit dem Sunny Boy Con- trol Light hinausgeht. Zur Absicherung vor unbefugten oder unbeabsichtigten Zugrif- fen ist das Menü...
  • Seite 24 Bedienung des Gerätes Bedienungsanleitung Technologie AG SUNBCL-12-ND0705...

  • Seite 25: Inbetriebnahme

    Grundvoraussetzung für die Netzleitungskommunikation mit Sunny Boys ist, dass jeder Sunny Boy mit einem Kommunikati- onsmodul (Netzleitungsmodem) ausgerüstet und betriebsbereit bzw. eingeschaltet ist. Bitte beachten Sie, dass ein Sunny Boy bei Dunkelheit abgeschaltet ist und daher nicht kommunizieren kann. Die Konfiguration der Inbetriebnahme vom Sunny Boy Control Light ist durch das „...

  • Seite 26: Einschalten

    Phase einspeisen bzw. vorzugsweise sogar alle am selben Leitungsstrang ange- schlossen sind. Wählen Sie dann für den Sunny Boy Control Light eine Steckdose aus, die am selben Strang bzw. mindestens aber an derselben Phase angeschlossen ist und möglichst dicht am Einspeisepunkt der Sunny Boys installiert ist.

  • Seite 27: Datum/Zeit Einstellen

    [ESC]-Taste widerrufen und korrigieren. Der Dialog wird durch Betätigen der [ESC]-Taste verlassen. Datum/Zeit einstellen Stellen Sie hier die Uhr des Sunny Boy Control Light. Über die Pfeiltasten wählen Sie zunächst Datum oder Uhrzeit. Mit der [ENTER]-Taste beginnen Sie die Eingabe. Sie können jede Ziffer separat in der Reihenfolge Tag, Monat und Jahr bzw.

  • Seite 28: Automatische Geräteerfassung

    Sie durch Betätigen der [ENTER]-Taste weitersuchen. Durch Betätigen der [ENTER]-Taste können Sie die Suche fortset- zen, da es vorkommen kann, dass Sunny Boy Control Light nicht alle Geräte bei der ersten Suche findet. Erfolgt keine Eingabe, so beginnt Sunny Boy Control Light nach Weitere Geräte suchen...
  • Seite 29 Bei der Erstinbetriebnahme entspricht die Anzahl der neuen Geräte der Gesamtanzahl der registrierten Geräte. Sie können die Erfassung der Geräte durch [ESC] widerrufen. Konfiguration bestätigen Mit [ENTER] bestätigen Sie die Konfiguration und Sunny Boy Control Light nimmt seinen Betrieb auf. SUNBCL-12-ND0705 Technologie AG...

  • Seite 30: Wandbefestigung

    • Befestigen Sie den Montagebügel mit den beiden Gewinde- schrauben am Gerät (1). • Kleben Sie die beiden zusätzlichen großen Gummifüße auf die dem Montagebügel gegenüberliegende Seite (2). • Hängen Sie anschließend den Sunny Boy Control Light an Technologie AG SUNBCL-12-ND0705...
  • Seite 31 Bedienungsanleitung Inbetriebnahme den Schrauben auf (3). SUNBCL-12-ND0705 Technologie AG...
  • Seite 32 Inbetriebnahme Bedienungsanleitung Technologie AG SUNBCL-12-ND0705...

  • Seite 33: Pv-Anlagendaten Anzeigen

    [ ↑ ] + [ ↓ ] direkt zu der zurück- kehren oder Sie betätigen im Hauptmenü die [ESC]-Taste. Befinden Sie sich in den Menüfunktionen des Sunny Boy Control Light und betätigen 15 min keine Taste, wechselt Sunny Boy Con- trol Light selbständig zur zurück. Anlagendaten Die wichtigsten Daten der PV-Anlage werden zyklisch angezeigt.

  • Seite 34: Hauptmenü

    Anzahl der erfassten Sunny Boys • Anzahl der registrierten Sunny Boys Der Sunny Boy Control Light bildet Gesamtwerte für Leistung, Gesamtertrag und heutigen Ertrag der PV-Anlage. Diese Werte werden den Kanälen Pac, E-heute und E-Total des Sunny Boy Control Light zugeordnet. Technologie AG SUNBCL-12-ND0705...

  • Seite 35: Momentanwerte

    Dialog, in welchem Sie die momentane Leistung Pac und den momentanen Zustand jedes einzelnen Gerätes ab- lesen können. Der Sunny Boy Control Light summiert die Leis- tungswerte der einzelnen Sunny Boys, sein Status kann sich in folgenden Zuständen befinden: •...

  • Seite 36: Tagesenergie

    5.5 Tagesenergie Der Sunny Boy Control Light protokolliert 200 Tagesenergiewerte für jeden angeschlossenen Sunny Boy und die Gesamtanlage. Das Gerät mit der Kennung „ SC“ stellt den Sunny Boy Control Light und somit die Summe der Gesamtanlage dar. Geräteauswahl Nachdem Sie mit der [ENTER]-Taste ein Gerät ausgewählt ha- ben, werden die einzelnen Tagesenergiewerte dargestellt.
  • Seite 37 Bedienungsanleitung PV-Anlagendaten anzeigen Der Leistungswert des Sunny Boy Control Light ist die Leistungs- summe der gesamten PV-Anlage. Anzeige der Tagesenergiewerte Bitte beachten Sie, dass die Messdaten im flüchtigen Speicherbe- reich des Sunny Boy Control Light abgelegt werden. Dessen Da- tenbestand geht nach dem Ausschalten des Gerätes verloren.
  • Seite 38 PV-Anlagendaten anzeigen Bedienungsanleitung Technologie AG SUNBCL-12-ND0705...

  • Seite 39: Pv-Anlage Überwachen

    PV-Anlage überwachen Das Menü gibt Ihnen Informationen über den Status der verwalteten Geräte und ermöglicht Ihnen die Ursache für die vom Sunny Boy Control Light generierte Meldungen zu er- kennen. Auswahlmenü Diagnose 6.1 Festlegung der Toleranzschwellen In den Einstellungen für werden die Schwellwerte (Toleranzgrenzen) festgelegt, ab denen der Sunny Boy Control Light Störungsmeldungen ge-...

  • Seite 40: Diagnosebericht

    PV-Anlage überwachen Bedienungsanleitung 6.2 Diagnosebericht Das Startmenü des Berichts zeigt eine Liste der verwalteten Gerä- te mit den vom Sunny Boy Control Light diagnostizierten Zustän- den an. Mögliche Zustände sind: • Gerät arbeitet störungsfrei. • Geräteauswahl für Diagnosebericht Eine oder meherer Warnungen liegen an.
  • Seite 41 Innerhalb eines Ta- ges muss das Gerät mindestens einmal erreichbar sein. Zudem wird bei Vorhandensein von mehr als einem Sunny Boy die Ein- haltung der erlaubten Offline-Zeit während der Betriebszeit der PV-Anlage überwacht.
  • Seite 42 Energieertrag dieses Gerätes vom Vortag. • Der mittlere Energieertrag vom Vortag der Geräte gleichen Typs. Details zu (Geräte-)Status Sunny Boy Control Light überwacht den Fehlerkanal jeden Gerä- tes. • Wenn eine Störung länger als diese Zeit anliegt, wird eine Warnung generiert.
  • Seite 43 Bedienungsanleitung PV-Anlage überwachen 6.3 Diagnose Ereignisse Der Sunny Boy Control Light protokolliert bis zu 50 Ereignisse un- terschiedlicher Art und zeigt diese zusammen mit Datum und Uhrzeit an. Das Ereignisprotokoll ist bei täglich wiederkehrenden Betriebsstörungen ein nützliches Hilfsmittel zur Fehlersuche.

  • Seite 44: Statusmeldungen

    PV-Anlage überwachen Bedienungsanleitung 6.3.1 Statusmeldungen Statusmeldungen protokollieren ausgeführte Ereignisse. Status: Neustart Der Sunny Boy Control Light wurde eingeschaltet. Statusmeldung: Neustart Status: Zeitwechsel Die Datum/Zeit Einstellung wurden vom Benutzer verändert. Statusmeldung: Zeitwechsel Status: Quittierung Anstehende Meldungen (Fehler/Warnungen) wurden vom Be- nutzer quittiert (Dialog der Online-Info).
  • Seite 45 Warnung: Offline Der Sunny Boy kommuniziert nicht, obwohl andere Geräte der PV-Anlage erreichbar sind. Ob ein Sunny Boy ein- oder ausgeschaltet ist, hängt von vielen Warnung: Offline Faktoren, wie der Lage und Auslegung der PV-Anlage sowie Uhrzeit, Datum und den Wetterbedingungen, ab. Der Sunny Boy Control Light kann deshalb nicht bestimmen, ob ein Gerät kom-...
  • Seite 46 Ertrag des Vortages. Fehler Energieertrag Fehler: kein Kontakt seit 24h Der Sunny Boy Control Light generiert diesen Fehler um Mitter- nacht für Geräte von denen keine Datenanfrage beantwortet wurde. Wurde der Sunny Boy Control Light abends nach dem Abschalten der PV-Anlage neu gestartet, ist diese Meldung zu ig- norieren.
  • Seite 47 Kapitel 13.6 "Netzleitungskommuni- kation" (S. 69). Ebenso wie die Güte schwankt der Empfangspegel (die Signal- stärke, mit der die Antwort am Sunny Boy Control Light eintrifft) abhängig von der Tageszeit und den derzeit betriebenen Ver- brauchern, welche das Kommunikationssignal bedämpfen oder sogar stören können.
  • Seite 48 PV-Anlage überwachen Bedienungsanleitung Technologie AG SUNBCL-12-ND0705...

  • Seite 49: System-Einstellungen

    Tastatureingabe am Gerät wird die Displaybeleuchtung abge- Systemeinstellungen schaltet. Wenn am Abend kein Sunny Boy mehr erreichbar ist, wird die Schnittstelle COM1 abgeschaltet. Der Sunny Boy Cont- rol Light wacht erst im 5 Minuten Abstand und später alle 15 Mi- nuten auf und prüft ob wieder Sunny Boys erreichbar sind.
  • Seite 50 System-Einstellungen Bedienungsanleitung • Parameter auf Werkseinstellung zurücksetzen. Die Werkseinstellungen sind im Anhang aufgelistet. • Die Parametereinstellungen abspeichern. Dies erfolgt bei Bedienung am Gerät bereits beim Verlassen des jeweiligen Einstellungsmenüs. Werden Parameter vom PC aus gesetzt, muss am PC explizit gewählt werden, um die Veränderungen permanent zu si- chern.

  • Seite 51: Sprache Wählen

    Boy Control Light. Mit der [ENTER]-Taste bestätigen Sie die Aus- wahl. Auswahl der Sprache 7.2 Datum/Zeit Stellen Sie hier die interne Uhr des Sunny Boy Control Light. Die Eingabe erfolgt stellenweise in der Reihenfolge Stunden, Minuten bzw. Tag, Monat und Jahr. Mit der [ENTER]-Taste wechseln Sie zum nächsten Wert.
  • Seite 52 System-Einstellungen Bedienungsanleitung Mit [ESC] gelangen Sie zurück in das übergeordneten Menü. Alle vorgenommenen Änderungen werden erst nach dem Bestätigen der Sicherheitsabfrage beim Verlassen des Menüs gespeichert. Technologie AG SUNBCL-12-ND0705...

  • Seite 53: Pv-Anlage Verwalten

    • Netz Netzadresse Jedes Gerät verfügt über eine Netzadresse, welche es innerhalb des Netzwerkes identifiziert. Die zweistellige Gerätekennung dient zur leichteren Identifizierung eines Gerätes innerhalb der Menüstruktur des Sunny Boy Control Light und kann frei verge- ben werden. SUNBCL-12-ND0705 Technologie AG...
  • Seite 54 PV-Anlage verwalten Bedienungsanleitung Gerätekennung [ID] Der Sunny Boy Control Light sortiert die verwalteten Sunny Boys innerhalb der Menüstruktur alphabetisch anhand der zweistelli- gen Gerätekennung (ID). Die beim Erfassen automatisch verge- benen Gerätekennungen können beliebig verändert werden, lediglich ist fest durch den Sunny Boy Control Light belegt.

  • Seite 55: Erfassung

    Sie nicht zu übernehmende Geräte mit [ESC]. Sunny Boy Control Light sucht Geräte Wurden noch nicht alle Sunny Boys vom Sunny Boy Control Light gefunden, kann die Suche wiederholt werden. DerSunny Boy Control Light kann nicht immer alle Geräte in einem Durchlauf er- fassen.
  • Seite 56 Parameters. Aus Sicherheitsgründen können die Parameter nur verändert werden, wenn zuvor das Installateurpasswort eingegeben wur- de. Beachten Sie, dass eine Veränderung der Parameter eines Sunny Boy dazu führen kann, dass die Betriebserlaubnis für das Gerät erlischt. Technologie AG SUNBCL-12-ND0705...

  • Seite 57: Bedienung Mit Sunny Data Control

    Bedienungsanleitung Bedienung mit Sunny Data Control Bedienung mit Sunny Data Control Die Daten des Sunny Boy Control Light können komfortabel mit dem PC verwaltet werden. Das unter Windows arbeitende PC-Programm Sunny Data Con- trol bietet eine grafische Oberfläche zum Visualisieren und Kon- figurieren der PV-Anlage.
  • Seite 58 Boy Control Light aufgebaut werden, wenn in diesem Moment eine externe Meldung abgesetzt wird. Besteht umgekehrt eine Verbindung von Sunny Data Control zum Sunny Boy Control Light, so werden die externen Meldungen zurückgehalten, bis das Modem wieder verfügbar ist. Alle Informationen zum An- schluss eines externen Modems sind in Kapitel 10 "Anschluss ei-...

  • Seite 59: Parameter Bearbeiten

    Parameter ist vom jeweiligen Gerät abhängig und ist der zuge- hörigen Technischen Beschreibung zu entnehmen. Abb. 9.3: Parameter einstellen am PC Die Parameter des Sunny Boy Control Light sind in der folgenden Tabelle zusammengestellt. Die Bezeichnung der Parameter kor- respondiert mit den Parametern im Menü...
  • Seite 60 Bedienung mit Sunny Data Control Bedienungsanleitung Parameter Eintrag Bedeutung FI_BerFehler Stundenbericht FAX-Info Fehlerbericht FI_Berichte um 1425.00 Uhr FAX-Info Tagesbericht um Uhrzeit (in min) FI_BerWarnungen Tagesbericht FAX-Info Bericht Warnungen stündlich/deakt. FI_Empfaenger HERRN MUSTERMANN FAX-Info Empfänger 1. Zeile FI_FAX-Info aktiviert FAX-Info aktiviert/deaktiviert FI_Firma/Name Firma XYZ-SOLAR FAX-Info Empfänger 2.

  • Seite 61: Firmware Update

    Firmware Update Sunny Data Control kann mittels der Firmware-Update Funktion die Software des Sunny Boy Control Light aktualisieren. Die aktuellsten Firmware Versionen für Sunny Boy Control Light sind auf www.SMA.de verfügbar. Folgen Sie den Beschreibun- gen zum Installieren der Update Dateien.
  • Seite 62 Bedienung mit Sunny Data Control Bedienungsanleitung Technologie AG SUNBCL-12-ND0705...

  • Seite 63: Anschluss Eines Externen Modems

    Verbinden des Modems mit Sunny Boy Control Light Verbinden Sie den seriellen Anschluss des Modems („ V24/ RS232C“) mit dem Anschluss „ PC (COM 2)“ des Sunny Boy Control Light. Verwenden Sie hierzu das mit dem Modem mitge- lieferte RS232-Kabel. Für den Fall, dass Ihrem Modem kein RS232-Kabel beigefügt ist oder Sie sich ein eigenes RS232-Ka-...
  • Seite 64 Anschluss eines externen Modems Bedienungsanleitung Verbinden des Modems mit Telefonanschluss und Netz Schließen Sie das Modem mit Hilfe des Steckernetzteils an das 230 V Netz an und stellen Sie eine Verbindung zum Telefonnetz her, indem Sie das mitgelieferte Telefonanschlusskabel sowohl an den Leitungsanschluss am Modem als auch an der Anschluss- dose der Telefonleitung einstecken.
  • Seite 65 Wird bereits bei der ersten Init-Sequenz ein Fehler gemeldet, so ist diese entweder fehlerhaft oder sie hat das Modem nicht er- reicht. Überprüfen Sie die Verbindung zwischen Sunny Boy Con- trol Light und dem Modem und ob das Modem eingeschaltet ist.
  • Seite 66 Anschluss eines externen Modems Bedienungsanleitung Technologie AG SUNBCL-12-ND0705...

  • Seite 67: Informationen Per Fax Senden

    Bedienungsanleitung Informationen per FAX senden 11 Informationen per FAX senden Der Sunny Boy Control Light kann so konfiguriert werden, dass es automatisch Meldungen per FAX versendet. Für das Versen- den von externen Meldungen ist der Anschluss eines externen FAX-Modems entsprechend Kapitel 10 "Anschluss eines exter- nen Modems"...
  • Seite 68 Informationen per FAX senden Bedienungsanleitung Ereignisse Es können Berichte zu folgenden Ereignissen generiert werden: • Anlagen-Info: Bericht der Energieerträge der Anlage • Fehler/Warnungen: Bericht der aufgetretenen Fehler und Warnungen Fehler und Warnungen werden immer zusammen in einem Be- richt übertragen. Die empfohlene Einstellung ist für Warnungen Ereignisse konfigurieren und Fehler...

  • Seite 69: Beispiel-Fax: Fehler/Warnungen

    Bedienungsanleitung Informationen per FAX senden Test-FAX Um die Einstellungen zu überprüfen, kann ein Testbericht gesen- det werden. Wurde der Testbericht nicht gesendet, überprüfen Sie, ob das Modem richtig konfiguriert wurde und ob die Initialisierungsse- Test-FAX starten quenzen von Ihrem Modem akzeptiert werden. Hilfreich in die- sem Fall ist das Protokoll der gesendeten und empfangenen Sequenzen, welches sich mit der Taste [ ↓...

  • Seite 70: Beispiel-Fax: Anlagen-Info

    Informationen per FAX senden Bedienungsanleitung Beispiel-Fax: Anlagen-Info Abb. 11.4: Beispiel-FAX: Anlagen-Info Technologie AG SUNBCL-12-ND0705...

  • Seite 71: Externe Datenanzeige

    • Adaptive Micro Systems (LED-Displays für Innen- und Außen- montage) • EnergieCom (mipan SI, einzeilig, 2- bis 15-stellig) Der Sunny Boy Control Light kann in der Regel für alle anderen handelsüblichen Display-Typen konfiguriert werden. Wir emp- fehlen vor dem Erwerb eines Displays, das nicht oben aufgeführt ist, die Sunny Boy Hotline zu konsultieren.
  • Seite 72 Externe Datenanzeige Bedienungsanleitung Technologie AG SUNBCL-12-ND0705...

  • Seite 73: Tipps Und Tricks

    Die neueste Firmwareversion finden Sie auf unserem Inter- net-Server (www.SMA.de) 13.2 Auslieferungszustand herstellen Der Sunny Boy Control Light kann durch folgende Schritte in den Auslieferungszustand zurückgesetzt werden. Hierbei wird die gesamte Konfiguration gelöscht. Aus Sicherheitsgründen ist dies nur nach Eingabe des Installateur-Passworts möglich! •...

  • Seite 74: Rs232 Schnittstelle

    Für eine serielle Kommunikation werden mindestens die drei Si- gnalleitungen RXD, TXD und GND benötigt. 13.4.1 Modem-Anschlusskabel Das Modem-Anschlusskabel ist ein 1 zu 1 Kabel zum Verbinden des Steckers PC (COM2) am Sunny Boy Control Light mit der Buchse am Modem. Technologie AG SUNBCL-12-ND0705...

  • Seite 75: Rs485 Verbindung

    Tipps und Tricks 13.4.2 PC-Anschlusskabel Zum Anschluss des Steckers der seriellen PC-Schnittstelle an den Stecker PC (COM2) am Sunny Boy Control Light ist ein Datenka- bel mit gekreuzten Signalleitung und beidseitigen Buchsen not- wendig. Das Anschlusskabel kann nach folgender Skizze selbst gefertigt werden.
  • Seite 76 • Dämpfung durch andere angeschlossene Elektrogeräte Entstör- und Kompensationskondensatoren z. B. in Leuchtstofflampen • Ungenügende Phasenkopplung Sunny Boy Control Light und Sunny Boy an unterschiedli- chen Phasen Störung durch fremde Kommunikationssignale Babyphone etc. benachbarter Haushalte • Störung durch eigene Kommunikationssignale Babyphone Sprechanlage u.

  • Seite 77: Starke Dämpfung Des Trägersignals

    Die wohl häufigste Störung der Übertragung resultiert aus der Dämpfung des Trägersignals. Ursache dafür kann eine zu große Leitungslänge zwischen den Sunny Boys und dem Sunny Boy Control Light sein, meist sind es jedoch bestimmte Elektrogeräte, die an dieser Leitung angeschlossen sind. Geräte mit einer gro- ßen Eingangskapazität können das Trägersignal sehr stark...

  • Seite 78: Phasenkopplung

    Datensignals gerechnet werden. Wenn der Sunny Boy, ent- gegen unserer Empfehlung, an einer anderen Phase (z. B. L2) an- geschlossen ist als der Sunny Boy Control Light (z. B. L1), kann die Datenübertragung nur bei einer ausreichenden hochfrequen- ten Kopplung der Phasen zustande kommen. In vielen Haushal- ten erfolgt dies bereits ausreichend durch die installierten Drehstromverbraucher (Elektroherd, Durchlauferhitzer o.

  • Seite 79: Störsignale Auf Dem Stromnetz

    Earth inverter Earth Fault inverter Earth Fault Störung Fault Störung Failure Störung Failure Failure Sunny Boy Control Light PA C 127 3 Dämpfungs- Modul Hausverteilung Trägerfrequenz- Verbindung zum Sperre öffentlichen Netz Abb. 13.4: Entstörung bei starken Störsignalen SUNBCL-12-ND0705 Technologie AG...
  • Seite 80 Erdschluss Earth Fault inverter Earth Fault Störung Störung Störung Failure Failure Failure Sunny Boy Control Light PA C 127 3 Dämpfungs- Modul Hausverteilung Verbindung zum Trägerfrequenz- öffentlichen Netz Sperre Störendes Gerät Abb. 13.5: Entstörung von mehreren Kommunikationssystemen Bei einer starken Kopplung kann eine solche Beschränkung des Übertragungsweges und die Nutzung eines Sperrfilters für jedes...

  • Seite 81: Entstörung Der Übertragungsstrecke

    Verbinden Sie über ein Verlängerungskabel den Sunny Boy Control Light mit der Steckdose, die den kürzesten Leitungs- weg zum Wechselrichter hat. • Starten Sie am Sunny Boy Control Light den Kommunikati- onstest im Menü und wählen Sie den zu überwachenden Sunny Boy aus. Sun- ny Boy Control Light versucht dann, ständig Daten von dem...
  • Seite 82 • Prüfen Sie, ob der Einfluss von störenden Geräten bereits durch das Umklemmen auf einen anderen Stromkreis bzw. eine andere Phase ausreichend vermindert werden kann. • Eine Stichleitung vom Gerät zum Sunny Boy Control Light kann den Filteraufwand in stark gestörten Installationen redu- zieren.

  • Seite 83: Anhang

    • Abmessungen........234 x 127 x 68 mm • Gewicht ...............1,35 kg Betriebsumgebung • Umgebungstemperatur ........-25 - 55 °C • Schutzart..............IP40 Kommunikation • SUNNY BOY (COM1)......Netzleitungsmodem ..........132,45 kHz Trägerfrequenz ..........gem. DIN EN 50065 Teil1 ............(VDO 0808 Teil1) • PC (COM2) ............RS232 Bedienung •...

  • Seite 84: Garantiebestimmungen Und Haftung

    Falle der Nichterfüllung behält sich SMA das Recht vor, Garan- tieleistungen abzulehnen. Bedingungen Das Gerät wird nach Wahl von SMA ohne Berechnung von Ma- terial- oder Arbeitsstunden im Werk nachgebessert oder ein Er- satz- bzw. Austauschgerät geliefert. Das beanstandete Gerät ist in der Originalverpackung oder ei- ner mindestens gleichwertigen Transportverpackung kostenfrei an SMA zurückzusenden.
  • Seite 85 Mangels als ausreichende Nachbesserung. Für die rich- tige Auswahl, ordnungsgemäße Verwendung, Überwachung und die Folgen der Benutzung von Software ist allein der Kunde verantwortlich. SMA behält sich das Recht vor, Änderungen, die der Weiterent- wicklung des Gerätes dienen, vorzunehmen. SUNBCL-12-ND0705 Technologie AG...
  • Seite 86 Schäden auf Grund von Schäden an benutzter Hardware, Personenschäden, entgangenen Gewinnen, Betriebsunterbre- chungen, Verlust von Daten oder irgendwelche finanziellen Ver- luste), die sich aus dem Einsatz des Sunny Boy Control Light ergeben. Sofern ein völliger Haftungsausschluss gemäß den Gesetzen der zuständigen Gerichtsbarkeiten nicht zulässig ist, wohl aber eine...

  • Seite 87: Ce-Konformitätserklärung

    Sunny Boy Control Typ: SBCO (Sunny Boy Control), SBCOLI (Sunny Boy Control Light) SBCOP (Sunny Boy Control Plus) Hiermit erklären wir, dass die bezeichneten Geräte auf Grund ihrer Konzeption und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den Richtlinien der Europäischen Union, insbe- sondere der EMV-Richtlinie gemäß...
  • Seite 88 Anhang Bedienungsanleitung 14.4 Bezugsquellen Sunny Boy Produkte • SMA America www.sma-america.com • Rosendahl Industrievertretungen www.rosendahl-energietechnik.de Großdisplays • ist EnergieCom GmbH www.ist-energiecom.de • Datalite Electronics Europe www.datalite.nl • Adaptive Micro Systems www.adaptivedisplays.com www.betabrite.com • HvG www.hvg-engineering.de • Siebert www.siebert.de • microSYST www.microsyst.de...
  • Seite 89 Anhang 14.5 Kontakt Bei Fragen zum Sunny Boy Control Light oder technischen Problemen können Sie sich gern an unsere Hotline wenden. Bitte haben Sie folgende Daten zur Hand, wenn Sie mit SMA Kontakt aufnehmen: • Seriennummer • Firmwareversion • Anzahl und Typen der angeschlossenen Sunny Boys Anschrift: SMA Technologie AG Hannoversche Straße 1 - 5...
