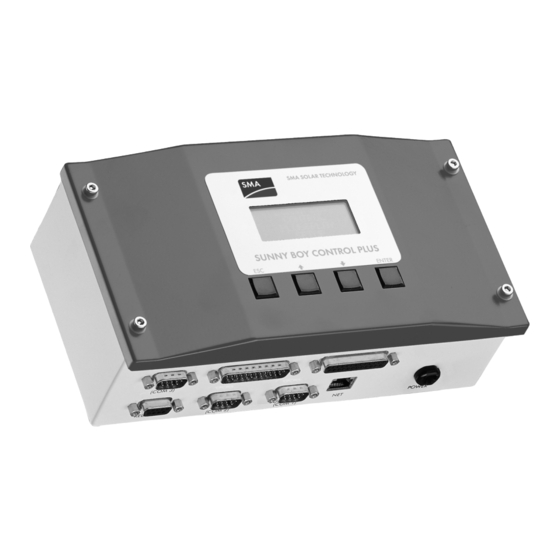

SMA Sunny Boy Control Bedienungsanleitung

Intelligente datenerfassung für sunny boys
Vorschau ausblenden Andere Handbücher für Sunny Boy Control:
Inhaltsverzeichnis

Werbung

Quicklinks

Sunny Boy Control
Intelligente Datenerfassung für Sunny Boys
Bedienungsanleitung
Version 5.1
SunBC-15:ND3706
TB-SBCO/P

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SMA Sunny Boy Control

Inhaltszusammenfassung für SMA Sunny Boy Control

  • Seite 1 Sunny Boy Control Intelligente Datenerfassung für Sunny Boys Bedienungsanleitung Version 5.1 SunBC-15:ND3706 TB-SBCO/P...

  • Seite 3: Inhaltsverzeichnis

    3.2.3 Verkabelung eines PC mit mehreren Sunny Boy Control..32 Anschluss eines Modems ......34 Anschluss eines Großdisplays .
  • Seite 4 Inhaltsverzeichnis SMA Solar Technology AG Menüfunktionen zur Diagnose ... .49 Bericht ......... .49 Ereignisse .
  • Seite 5 Inhaltsverzeichnis Sunny Boy Control Plus ....83 Serielle Schnittstelle AUX (COM3) ..... .85 Analoge Schnittstelle (ANALOG IN) .
  • Seite 6 Inhaltsverzeichnis SMA Solar Technology AG SunBC-15:ND3706 Bedienungsanleitung...

  • Seite 7: Einführung

    SMA Solar Technology AG Einführung 1 Einführung Vielen Dank, dass Sie sich für den Kauf eines Sunny Boy Control entschieden haben. Sunny Boy Control wird detaillierte Messdaten Ihrer PV-Anlage liefern, so dass Sie jederzeit den ordnungsgemäßen Betrieb Ihrer Anlage beobachten können.

  • Seite 8: Betriebshinweise

    Der Sunny Boy Control verfügt über keinen Ein-/Ausschalter. Es wird durch Ziehen des Netzsteckers außer Betrieb genommen. Während des Betriebes schaltet der Sunny Boy Control nachts (nachdem für 15 Mi- nuten kein Gerät mehr erreicht werden konnte) in einen Stromsparmodus. In 15-mi- nütigen Abständen erwacht der Sunny Boy Control und prüft, ob wieder Geräte...

  • Seite 9: Hinweise Zur Bedienung

    SMA Solar Technology AG Einführung 1.4 Hinweise zur Bedienung Die Bedienung des Sunny Boy Control erfolgt durch die vier unterhalb des Displays angebrachten Tasten. Auswahlpfeil • normal: Markiert die aktuelle Zeile • ausgefüllt: Markiert auswählbare Zeile • blinkend: Wartet auf Bestätigung •...

  • Seite 10: Tastenbelegung

    SMA Solar Technology AG Tastenbelegung Um bei der Bedienung des Sunny Boy Control mit lediglich vier Bedientasten auszu- kommen, sind die Tasten mit mehreren Funktionen belegt. Diese sind von ihrer lo- gischen Bedeutung ähnlich und deshalb vom Benutzer intuitiv bedienbar. Die...
  • Seite 11 SMA Solar Technology AG Einführung Zeichen Bedeutung Werte folgen. Pac… Fortsetzung der Zeile. …1234W In mehrzelligen Dialogen und Menüs kann die aktive Zeile mit den Pfeiltasten [ ↑ ] und [ ↓ ] gewechselt werden. Untermenüs sind am Doppelpfeil „„“ vor dem entspre- chenden Eintrag zu erkennen und können mit der [ENTER]-Taste geöffnet werden.
  • Seite 12 Einführung SMA Solar Technology AG SunBC-15:ND3706 Bedienungsanleitung...

  • Seite 13: Inbetriebnahme Des Sunny Boy Control

    Nach 30 Sekunden oder nach Betäti- Software………V4.xx gen einer beliebigen Taste können Sie mit der Konfiguration des Sunny Boy Control beginnen. Sollte sich Ihr Sunny Boy Control mit anderen Hinweisen melden, lesen Sie im Kapitel 9 Fehlermeldungen und Fehlerbeseitigung unter dem Stichwort 'Fehlermeldungen' weiter. Bedienungsanleitung...

  • Seite 14: Plug&Play Setup

    2.2.1 Auswahl der Sprache Der Sunny Boy Control gibt Ihnen die verschiedenen Sprachen zur Auswahl. Wählen Sie mit Hilfe der [ ↑ ] und [ ↓ ] -Tasten die für Sie in Frage kommende Sprache für die Anzeige des...

  • Seite 15: Erfassung Der Angeschlossenen Geräte

    Bei Anschluss von Sunny Boy Control und Geräten an verschiedenen Phasen ermög- licht ein Phasenkoppler die Kommunikation im gesamten Hausnetz. Dieser Phasen- koppler ist als Zubehör von SMA zu beziehen und muss von einer Fachkraft in der Hausverteilung installiert werden.

  • Seite 16: Automatische Geräteerfassung

    [ENTER]-Taste aktivieren. Durch Betätigen der [ENTER]-Taste können Sie die Suche fortsetzen, da es vorkommen kann, dass der Sunny Boy Control nicht alle Geräte bei der ersten Suche findet. Erfolgt keine Eingabe, so beginnt der Sunny Boy Control automatisch nach 60 Sekunden mit einem neuen Erfassungszyklus.

  • Seite 17: Installation Der Anschlüsse

    SMA Solar Technology AG Installation der Anschlüsse 3 Installation der Anschlüsse In den folgenden Kapiteln werden alle Verbindungsmöglichkeiten des Gerätes zur 'Außenwelt' erläutert. Externe Anschlüsse des Sunny Boy Control Externe Anschlüsse des Sunny Boy Control Plus Bedienungsanleitung SunBC-15:ND3706...

  • Seite 18: Verbindung Zur Pv-Anlage

    Installation der Anschlüsse SMA Solar Technology AG 3.1 Verbindung zur PV-Anlage Die Steckbrücken des Sunny Boy Control sind werkseitig entsprechend des verwen- deten Schnittstellentyps gesetzt. Netzleitungskommunikation Netz 230 V / 50 Hz Sunny Boy Control Für die Netzleitungskommunikation mit den Wechselrichtern müssen die Steckbrü- cken wie unten abgebildet gesetzt sein.

  • Seite 19: Anschlussbelegung

    SMA Solar Technology AG Installation der Anschlüsse Anschluss 'SUNNY BOY RS485' an 'Sunny Boy Control' RS485 Sunny Boy Control Anschlussbelegung Die in der Tabelle aufgelisteten Signale liegen nur an, wenn die entsprechende RS485 Erweiterung installiert ist. In der Standardausführung des Sunny Boy Con- trol wird die Schnittstelle 'SUNNY BOY (COM 1)' nicht unterstützt, da der 'An-...

  • Seite 20: Empfohlenes Kabel Für Rs485

    Aufbau zu verwenden. Flexible PVC Isolierung Twisted Pair 1 (2 x 0,25 mm) Twisted Pair 2 (2 x 0,25 mm) Abschirmung Steckbrücken für SUNNY BOY (COM1) im Sunny Boy Control für RS485 Kommuni- kation RS485 Piggy-Back Jumper A Jumper B...
  • Seite 21 Jumper B und C: Pull-Up / Pull-Down Widerstände für das RS485 Signal. Die im Sunny Boy Control integrierten Pull-Up / Pull- Down Widerstände werden aktiviert, wenn entweder die Steckbrücken B und C im Sunny Boy Control gesetzt sind, oder im Stecker des Anschlusskabels entspre- chende Widerstände integriert sind.

  • Seite 22: Verkabelung Eines 'Sunny Boy' Mit Rs485

    Verwenden Sie ausschließlich LiYCY 2 x 2 x 0,25 mm² Kabel für die RS485 Verbin- dung. Für eine Kommunikationsverbindung über RS485 zwischen dem Sunny Boy Control und dem Sunny Boy müssen beide Geräte mit einer RS485 Steckplatine ausgerüstet sein. Diese Option kann bei der Bestellung der Geräte angegeben werden. Bereits installierte Geräte können nachträglich zur RS485 Kommunikation erweitert werden.

  • Seite 23: Verkabelung Mehrerer 'Sunny Boys' Mit Rs485

    Beachten Sie, dass unbedingt am Anfang und am Ende des RS485 Bus Ab- schlusswiderstände vorhanden sein müssen. Diese können entweder durch Steckbrücken im Gerät, beim Sunny Boy Control alternativ durch eine externe Brücke zwischen PIN 7 und 9 oder durch externe Widerstände im Stecker ak- tiviert werden.
  • Seite 24 Installation der Anschlüsse SMA Solar Technology AG Data+ Data- Sunny Boy Control RS485 Piggy- Back auf COM1 Schirm mit Gehäuse verbinden Schirm mit Gehäuse verbinden Für den Abschlusswiderstand im letzten Sunny Boy entweder Jum- per A im Sunny Boy stecken oder...

  • Seite 25: Verbindung Zum Pc

    SMA Solar Technology AG Installation der Anschlüsse 3.2 Verbindung zum PC An der Unterseite des Sunny Boy Control befindet sich der PC (COM2) Anschluss (Dsub-9 Stecker). Der Sunny Boy kann an diesem Stecker mit einem RS232 oder RS485 Schnittstelle ausgerüstet werden.

  • Seite 26: Anschluss Eines Pc Über Rs232

    Der Anschluss eines PC über RS232 erfolgt mit einem Nullmodemkabel (PC-An- schlusskabel SMA-Best-Nr.: 36-5001). Der Anschluss von einem PC an einen Sunny Boy Control muss mit einem "Nullmodemkabel" erfolgen, welches Ihrem Sunny Boy Control beiliegt. Die Verbindung mit einem handelsüblichen "Eins-zu-Eins" Kabel funktioniert nicht.
  • Seite 27 SMA Solar Technology AG Installation der Anschlüsse Aufbau eines PC-Anschlusskabels DSUB9<>DSUB9 für den Sunny Boy Control DSUB9 Buchse DSUB9 Buchse Signal Signal /RXD /TXD /TXD /RXD Zusätzlich müssen PIN 1, PIN 6 und PIN 8 auf beiden Seiten gebrückt werden.
  • Seite 28 Installation der Anschlüsse SMA Solar Technology AG Aufbau eines PC-Anschlusskabels DSUB9<>DSUB25 für den Sun- ny Boy Control DSUB9 Buchse DSUB25 Buchse Signal Signal /RXD /TXD /TXD /RXD Es müssen PIN 1, 6 und 8 an der DSUB9-Buchse und PIN 5, 6 und 8 an der DSUB25- Buchse gebrückt werden.

  • Seite 29: Anschluss Eines Pc Über Rs485

    Sunny Boy Control Schnittstellenwandler Eine RS485 Schnittstelle am Anschluss "PC (COM 2)" des Sunny Boy Control kann eingesetzt werden um z.B. längere Strecken zu überwinden. Im Gegensatz zu RS232, welches laut RS Norm bis zu 15 Meter zulässt, kann bei RS485 die die Ge- samtstrecke des Kommunikationskabels 1200 Meter betragen.

  • Seite 30: Steckbrücken Für Pc (Com 2) Im Sunny Boy Control Bei Rs485

    Steckbrücken für PC (COM 2) im Sunny Boy Control bei RS485 Bei älteren Geräten 'Sunny Boy Control Plus' können diese Steckbrücken nicht verändert werden weil die Sunny Boy Control Plus Leiterplatte den Zugang ver- sperrt und nicht entfernt werden kann!
  • Seite 31 Installation der Anschlüsse Zum Verbinden eines Sunny Boy Control über RS485 mit einem PC ist erforderlich: • Der Sunny Boy Control muss mit einem RS485 Piggy-Back an der Schnittstelle PC (COM 2) ausgerüstet sein. (Eine RS485 Verbindung kann beim Sunny Boy Cont- rol Plus auch über "AUX (COM3)"...

  • Seite 32: Verkabelung Eines Pc Mit Mehreren Sunny Boy Control

    • Die Steckbrücken B und C (Pull-Up / Pull-Down Widerstände) dürfen nur in einem Sunny Boy Control gesteckt sein. Bei Einsatz eines I-7520 Schnittstellenwandlers sind die Steckbrücken B und C aus allen Sunny Boy Control zu entfernen. • Das Kabel (LiYCY) ist an beiden Seiten terminiert und nicht länger als 1200 m.
  • Seite 33 Plus „COM2 (PC)“ oder „COM3 (AUX)“ Schirm mit Pin 1 oder alternativ direkt mit Gehäuse verbinden D-SUB 9 Stecker an Sunny Boy Control oder Sunny Boy Cont- rol Plus „COM2 (PC)“ oder „COM3 (AUX)“ max. 50 Sunny Boy Control am RS485-Bus Bedienungsanleitung SunBC-15:ND3706...

  • Seite 34: Anschluss Eines Modems

    Verbinden des Modems mit Sunny Boy Control Verbinden Sie mit einem RS232 Kabel den seriellen Anschluss des Modems ('V24/ RS232C') mit dem Anschluss 'PC (COM2)' des Sunny Boy Control. Bitte beachten Sie, dass Sie das mit dem Modem mitgelieferte RS232 Kabel verwenden und nicht das Nullmodemkabel, welches zum direkten Anschluss eines PCs dem Sunny Boy Control beigelegt ist.

  • Seite 35: Verbinden Des Modems Mit Telefonanschluss Und Netz

    Handbuch des Modems enthaltenen Hinweise. Erkennung des Modems durch Sunny Boy Control Schalten Sie das Modem und den Sunny Boy Control ein. Der Sunny Boy Control er- kennt automatisch (ca. 1 min nach dem Einschalten), ob ein Modem an der Schnitt- stelle 'PC (COM 2)' angeschlossen ist.

  • Seite 36: Ansteuerung Von Großdisplays Mit "Ascii-Text

    Installation der Anschlüsse SMA Solar Technology AG 3.4.1 Ansteuerung von Großdisplays mit "ASCII-Text" Für andere Displaytypen oder eigene Anbindungen (z.B. Gebäudeleitsystem) kann mit dem Typ 'ASCII-Text' eine beliebige Auswahl an Kanälen in Form eines ASCII- Strings ausgegeben werden. Werte, Reihenfolge, Anzeigenbereiche und Stellenzahl sind frei konfigurierbar.

  • Seite 37: Relais Out

    SMA Solar Technology AG Installation der Anschlüsse 3.5 Relais Out Anschlussbelegung Spezifikation Beschreibung 0 ... 48 V AC, 0,5 A Schaltkontakt, Kontakt 2_1, Öffner 0 ... 48 V AC, 0,5 A Schaltkontakt, Kontakt 2_0, Mittenkontakt 0 ... 48 V AC, 0,5 A Schaltkontakt, Kontakt 2_2, Schließer...

  • Seite 38: Meldekontakt

    Ausfall der Versorgungsspannung einen Alarm auslöst. Hierzu ist der Ruhe- zustand des Meldekontaktes auf 'Kontakt 1_2' einzustellen. Allerdings wird dann die Hupe auch beim Einschalten des Sunny Boy Control ertönen, bis der Sunny Boy Con- trol seinen Betrieb aufgenommen hat.

  • Seite 39: Schaltkontakt

    SMA Solar Technology AG Installation der Anschlüsse 3.5.2 Schaltkontakt Der Schaltkontakt dient zum Betreiben eines externen Verbrauchers in Abhängigkeit vom Lastmanagement und Zeitmodus des Sunny Boy Control. Die Ruhestellung kann im Menü 'Einstellungen…Anschlüsse…Relais Out…Schaltkontakt' verändert werden (siehe Kapitel 6.3.2 Relais Out). Ruhezustand Gerätezustand des...
  • Seite 40 Installation der Anschlüsse SMA Solar Technology AG SunBC-15:ND3706 Bedienungsanleitung...

  • Seite 41: Menüfunktionen Zur Datenanzeige

    Boy Control nach 60 Sekunden automatisch seinen Betrieb auf und startet die 'On- line-Info'. Meldet der Sunny Boy Control einen Fehler, so lesen Sie im Kapitel 9.1 Übersicht der Meldungen und deren Ursachen nach. Je nach Ihrer Konfiguration wird bei Auftreten eines Fehlers während des Selbsttests der Meldekontakt ausgelöst.
  • Seite 42 Menüfunktionen zur Datenanzeige SMA Solar Technology AG Menüstruktur des Sunny Boy Control Zyklische Anzeige von Informationen, Fehlern und War- nungen zur Anlage [ ONLINE INFO [ SC…SunBC-11 E-Total… ……………---kWh ↑ ESC ↓ Hauptmenü des Sunny Boy Control HAUPTMENUE • Anzeigen der Gesamtleistung, des Gesamtertrags „Gesamtanlage...

  • Seite 43: Online-Info

    Benutzer erfolgt. Mit der [ESC]-Taste verlassen Sie die 'Online-Info' und wechseln in das Hauptmenü. Solange Sie sich in den Menüfunktionen des Sunny Boy Control aufhalten, werden keine Fehlermeldungen auf dem Display ausgegeben. Sie können aus fast allen Menüfunktionen mit der Tastenkombination [ ↑ ] und [ ↓ ] direkt zu der 'Online-Info' zurückkehren.

  • Seite 44: Hauptmenü

    Menüfunktionen zur Datenanzeige SMA Solar Technology AG 4.3 Hauptmenü Aus dem 'Hauptmenü' des Sunny Boy Control können Sie alle Funktionen des Sunny Boy Control erreichen. Sie können jederzeit durch Betätigen der [ESC] Taste zur 'On- line-Info' zurückkehren. Hauptmenü des Sunny Boy Control HAUPTMENUE •...

  • Seite 45: Momentanwerte

    SMA Solar Technology AG Menüfunktionen zur Datenanzeige Die Aufzeichnungskapazität für die Tagesenergiewerte liegt je nach Konfiguration bei ca. 400 Tagen, d. h. einmal im Jahr sollten die Energiedaten ausgelesen werden, da die Daten ansonsten überschrieben werden. Die maximale Anzahl an Messkanal- zyklen ist abhängig von der Anzahl der selektierten Messkanäle.

  • Seite 46: Tagesenergie

    Menüfunktionen zur Datenanzeige SMA Solar Technology AG 4.3.3 Tagesenergie Die Werte für die Tagesenergie werden für jedes angeschlossene Gerät für mindes- tens 1 Jahr gespeichert. Das Gerät mit der Kennung 'SC' stellt immer den Sunny Boy Control und somit die Gesamtanlage dar.
  • Seite 47 SMA Solar Technology AG Menüfunktionen zur Datenanzeige Sie haben den Kanal 'Pac' als Messkanal markiert und das Messintervall auf 15 min eingestellt. Das hat zur Folge, dass alle Spotwerte des Kanals 'Pac' über 15 min gemittelt werden und dann dieser Mittelwert zusammen mit der zuge- hörigen Zeit archiviert wird.
  • Seite 48 Menüfunktionen zur Datenanzeige SMA Solar Technology AG SunBC-15:ND3706 Bedienungsanleitung...

  • Seite 49: Menüfunktionen Zur Diagnose

    SMA Solar Technology AG Menüfunktionen zur Diagnose 5 Menüfunktionen zur Diagnose Das Auswahlmenü 'Diagnose' gibt Ihnen Informationen über den Status der verwal- teten Geräte. Diese Funktion ermöglicht Ihnen die Ursache für vom Sunny Boy Cont- rol generierte Fehlermeldungen zu erkennen.

  • Seite 50: Details Zu Zugriff

    Menüfunktionen zur Diagnose SMA Solar Technology AG Details zu Kommunikation • Gerätekennung, Kommunikation [01:KOMMUNIKAT.] • Toleranz, Geforderte Qualität der Kommunikation Toleranz………50% • OK-Spot20, Kommunikationsqualität der letzten 20 OK-Spot20……100% Pakete OK-Gesamt……100Š • OK-Gesamt, Kommunikationsqualität des gesamten ---------------- Tages Pakete………………3440 Fehler………………………6 • Pakete, Angeforderte Datenpakete •...
  • Seite 51 SMA Solar Technology AG Menüfunktionen zur Diagnose Details zu Ertrag • Gerätekennung, Ertrag [01:Ertrag • Toleranz, zu erbringender Wert für E-Quotient, sie- Toleranz…………50% he Kapitel 6.2.4. E-Quote…………98% • E-Quote, Prozentuales Verhältnis von E-Vortag zu E- ---------------- Mittel, siehe unten. E-Vortag…...

  • Seite 52: Ereignisse

    Bei unterschreiten von 'Tol.Fehl.' eine Fehlermeldung. 5.2 Ereignisse Der Sunny Boy Control protokolliert Ereignisse unterschiedlicher Art und speichert di- ese zusammen mit Datum und Uhrzeit ab. Die Ereignisse gliedern sich in 'Status', 'Warnungen' und 'Fehler'. Die Ereignisprotokolle sind z. B. bei täglich wiederkeh- renden Betriebsstörungen ein nützliches Hilfsmittel zur Fehlersuche.

  • Seite 53: Ereignismeldungen Des Sunny Boy Control Meldung Im Display

    [ 01: WR15-005 ] Kommunikation… …OK-Gesamt 57% Mit [ESC] wird die Detailansicht verlassen. Eine vollständige Liste der möglichen Er- eignisse finden Sie in der Tabelle „Ereignismeldungen des Sunny Boy Control“. Ereignismeldungen des Sunny Boy Control Meldung im Display Ereignis Bedeutung...

  • Seite 54: Meldung Im Display

    FI Fehler/Wa. sandt Warnung FI Übertragungsversuch schlug fehl FI Uebertragung Fehler FI Übertragung war nicht möglich FI Uebertragung Meldungen des Monitoring (Sunny Boy Control Plus) Warnung Grenzunterschreitung der Toleranz für Monitor. <MIN Warnungen Warnung Grenzüberschreitung der Toleranz für Monitor. >MAX...

  • Seite 55: Kommunikation

    „01…WR700-08 02…WR700-08 03…WR700-07 Š 04…WR700-07 Sunny Boy Control stoppt während der Analyse seinen normalen Betrieb und sendet nur noch permanent Datenanfragen an das zu überprüfende Gerät. Die Kommunika- tionsergebnisse werden ausgewertet und angezeigt. • Gerätekennung, Kommunikation [02:KOMMUNIKAT.] • OK, Prozentualer Anteil einwandfrei übertragener OK……………………99%...
  • Seite 56 Menüfunktionen zur Diagnose SMA Solar Technology AG SunBC-15:ND3706 Bedienungsanleitung...

  • Seite 57: Menüfunktionen Zur Konfiguration

    Der normale Betriebsmodus des Sunny Boy Control wird angehalten bis Sie das Menü 'Einstellungen' verlassen. 6.1 Kennwort Funktionen, die die Betriebsweise des Sunny Boy Control beeinflussen, sind durch das Benutzerkennwort verriegelt (siehe auch Kapitel 6.2.1 Benutzer- und Installateur- passwort) KENNWORT ¿______...

  • Seite 58: System

    Menüfunktionen zur Konfiguration SMA Solar Technology AG • Kennwort, Verriegeln des Menüs durch beliebiges Kennwort (z. B.: leer) [EINSTELLUNGEN ] „Kennwort • System, Sprache, Datum, Zeit „System • Anschlüsse, konfiguration der verschiedenen An- „Anschl sse Š schlüsse „PV-Anlage • PV-Anlage, Geräteregistrierung, -erfassung, Para- „Datenarchiv...

  • Seite 59: Benutzer- Und Installateurpasswort

    Verwendung anderer Software werden Pakete bei Bedarf weitergeleitet. • Keine Paketweiterleitung an die verwalteten Geräte ('gesperrt'). • Datenabfrage des Sunny Boy Control wird gestoppt, Pakete vom PC werden im- mer direkt an die verwalteten Geräte weitergeleitet ('transparent'). Mit der Funktion 'Speicherfunktion' des Sunny Boy Control kann man: •...

  • Seite 60: Timing

    Menüfunktionen zur Konfiguration SMA Solar Technology AG 6.2.2 Timing • Kmd. Antwortz., Max. Zeit die der SBC auf die Ant- wort eines Gerätes wartet. Timing Kmd. Antwortz.… • Kmd. Versuche, Anzahl der Paketwiederholungen ……………………4000ms im Fehlerfall. Kmd. Versuche…Š • Datenpuffer, Anzahl der Zyklen für die Datenpuffe- …………………………1mal...

  • Seite 61: Toleranzen

    Verlassen des Menüs 'ONLINE-INFO' gespeichert. 6.2.4 Toleranzen Unter dem Punkt 'Toleranzen' können Sie bestimmen, ab welchen Schwellenwerten der Sunny Boy Control Meldungen (siehe Kapitel 6.3.2 Relais Out) für ein Gerät ge- neriert. • Warnung Dauer, Toleranzzeit für Störungen, um eine Meldung zu generieren.

  • Seite 62: Beispiel Zur Tagesenergieüberwachung

    Menüfunktionen zur Konfiguration SMA Solar Technology AG 'Offline' bedeutet die maximale Zeitspanne, die ein Gerät an einem Tag während der Betriebszeit (Einschaltzeit des ersten Gerätes bis zur Abschaltzeit des letzten Ge- rätes) nicht erreichbar sein darf. Das einstellbare Minimum für 'Offline' beträgt 15 min.
  • Seite 63 SMA Solar Technology AG Menüfunktionen zur Konfiguration Mittelwert: 2,0 kWh Toleranz 90 % => minimaler Energieertrag: 1,8 kWh Geräte, die keinen Energieertrag am Tag geliefert haben, werden bei der Er- tragsmittelwertbildung nicht berücksichtigt. 'Kommunikation' gibt an, wie viel Prozent der übertragenen Datenpakete gültig sein müssen.

  • Seite 64: Anschlüsse

    Menüfunktionen zur Konfiguration SMA Solar Technology AG 6.3 Anschlüsse [ ANSCHLUESSE „Kommunikation „Grossdisplay „Relais Out 6.3.1 Kommunikation Die installierten Schnittstellen werden automatisch vom System erkannt und können anhand der Parameter 'COM1:Sunny Boy' (Schnittstelle 'SUNNY BOY') und 'COM2:PC' (Schnittstelle 'PC COM2)') überprüft werden.

  • Seite 65: Relais Out

    Sie können den Meldekontakt abhängig von den Ereignissen 'Fehler' und 'Warnungen' schalten lassen. Zusätzlich zum Meldekontakt kann der integrierte Schallwandler im Sunny Boy Control aktiviert werden. Der Schallwandler alarmiert selbstverständlich auch, wenn der Benutzer über keine am Meldekontakt angeschlos- sene Alarmvorrichtung verfügt.
  • Seite 66 Menüfunktionen zur Konfiguration SMA Solar Technology AG Schaltkontakt Der Schaltkontakt dient zur Steuerung von Verbrauchern in Abhängigkeit der aktu- ellen Solarstrahlung. • Lastmanagement, ein-/ausschalten. [SCHALTKONTAKT ] • Pein, Leistung, bei der der Schaltkontakt eingeschal- Lastmanagement tet wird. …aktiviert • Paus, Leistung, bei der der Schaltkontakt wieder aus- Pein…...
  • Seite 67 SMA Solar Technology AG Menüfunktionen zur Konfiguration Beispiel 'Steuerung einer Wasserpumpe' • Lastmanagement, aktiviert. [SCHALTKONTAKT ] • Pein, einschalten über 3,5 kW. Lastmanagement • Paus, ausschalten unter 3,5 kW. …aktiviert Pein… Š • Toleranz, sofort einschalten. • Mindestdauer, sofort ausschalten.
  • Seite 68 Menüfunktionen zur Konfiguration SMA Solar Technology AG Beispiel 'Steuerung einer Waschmaschine' • Lastmanagement, aktiviert. [SCHALTKONTAKT ] • Pein, einschalten über 3,5 kW. Lastmanagement • Paus, ausschalten unter 2,0 kW. …aktiviert Pein… Š • Toleranz, nach 15 Minuten einschalten. • Mindestdauer, mindestens 120 Minuten eingeschal- ………3.50kW...

  • Seite 69: Pv-Anlage

    • Netz, Busadresse / Strangadresse / Geräteadresse Jedes Gerät verfügt über eine Netzadresse, die es innerhalb des Netzwerkes identi- fiziert. Die Gerätekennung dient zur leichteren Identifizierung eines Gerätes inner- halb der Menüstruktur des Sunny Boy Control und kann frei vergeben werden. Bedienungsanleitung SunBC-15:ND3706...

  • Seite 70: Busadresse Und Strangadresse

    Zum Beispiel kann eine Gerätekennung "OL" für 'Oben Links' stehen oder "A1" für 'Fläche A, Gerät 1'. Es ist evtl. auch hilfreich, die Geräteken- nung an den Geräten selbst anzubringen. Beachten Sie, dass die Gerätekennung "SC" bereits fest durch den Sunny Boy Control belegt ist. Besondere Gerätekennung '99' Möchten Sie ein Gerät aus der Registrierung entfernen (z.
  • Seite 71 Anlage verstellen, um Ihre Anlage von der benachbarten abzugrenzen und Stö- rungen zu vermeiden. • Strukturierung einer Großanlage Falls Ihre Anlage in mehrere von Sunny Boy Control verwaltete Stränge unterteilt ist, sollte die Strangadresse für jeden Strang unterschiedlich eingestellt werden. Geräteadresse Jedes Gerät Ihrer Anlage muss über eine eindeutige Geräteadresse verfügen, damit...

  • Seite 72: Erfassung

    Durch Betätigen der [ENTER]-Taste können Sie die Geräteerfassung wiederholen, da das Sunny Boy Control, abhängig von der jeweiligen Installation, nicht immer in der Lage ist, alle Geräte in einem Durchlauf zu erfassen. Kann der Sunny Boy Control trotz mehrmaliger Wiederholung der automatischen Erfassung ein Gerät nicht errei- chen oder kann überhaupt kein Gerät erfasst werden, so lesen Sie im Kapitel 9.2.1...

  • Seite 73: Parameter

    SMA Solar Technology AG Menüfunktionen zur Konfiguration Durch Betätigen der [ESC]-Taste beenden Sie die Suche. Falls neue Geräte erfasst wurden, werden Sie zum Bestätigen der neuen Konfigura- tion aufgefordert. ERFASSUNG Wollen Sie die Veränderungen übernehmen ? Sie können die Erfassung der Geräte durch [ESC] widerrufen. Mit [ENTER] bestäti- gen Sie die Konfiguration.

  • Seite 74: Neues Gerät Hinzufügen

    0 min und maximal auf 240 min eingestellt werden. Wird ein Intervall von 0 Minuten eingestellt, so speichert der Sunny Boy Control Spotwerte ohne zu mitteln. Die mini- male Speicherzeit ist abhängig von der Anzahl der verwalteten Geräte und beträgt 5 bis 60 Sekunden.

  • Seite 75: Kanalauswahl

    Punkt markiert dargestellt. Mit der [ENTER]-Taste können Sie den Status (markiert ja/nein) jedes einzelnen Kanals wechseln. Sie können max. 250 Messka- näle mit dem Sunny Boy Control verwalten. Dabei ist die Verteilung der Messkanäle auf die einzelnen Geräte beliebig möglich. Um eine hohe Aufzeichnungstiefe zu er- reichen, sollten Sie die Anzahl der Messkanäle immer auf die notwendige Anzahl be-...

  • Seite 76: Modem/Fax

    Modem/Fax „Modem „Fern-Info 6.6.1 Modem Sunny Boy Control erkennt automatisch (ca. 1 min nach dem Einschalten), ob ein Mo- dem an der Schnittstelle 'PC (COM2)' angeschlossen ist. Der Messkanal 'Modem-Sta- tus' kann folgende Zustände annehmen: → Keine Schnittstelle ausgewählt Deaktiviert →...
  • Seite 77 SMA Solar Technology AG Menüfunktionen zur Konfiguration Bei Verwendung eines Siemens GSM Modems muss die PIN in der dritten Initsequenz angepasst werden. Für gute Übertragungsqualität empfiehlt es sich eine Richtantenne anzuschließen. Zur Überprüfung der Initialisierungss-Squenzen kann ein Modem-Test durchgeführt werden. Neben den Initialisierungs-Sequenzen wird überprüft, ob der Wählton (Frei- zeichen) erkannt wird.

  • Seite 78: Fern-Info

    Meldungen für den E-Mail Versand konfiguriert. Die Beschreibung dieser Konfigura- tion wird in einem separaten Dokument beschrieben. Der Sunny Boy Control kann so konfiguriert werden, dass er automatisch Meldungen per Fax versendet. Für das Versenden von externen Meldungen ist der Anschluss eines externen Fax-Modems (an der Schnittstelle 'COM2:PC') Voraussetzung.

  • Seite 79: Empfänger

    SMA Solar Technology AG Menüfunktionen zur Konfiguration EREIGNISSE Anlagen-Info… …Tagesbericht Warnungen… Š …Tagesbericht Fehler… …Stundenbericht ---------------- Tagesbericht ab ……23:45 Empfänger EMPFAENGER Firma/Name FIRMA_XYZ-SOL HERRN_MUSTERMä ---------------- Rufnummer ______________ Die zweizeilige Angabe des Empfängernamens ('Firma/Name') sollten Sie dazu nut- zen, dass die eingehenden Nachrichten auch an die betreffenden Personen weiter- geleitet werden.

  • Seite 80: Test-Bericht

    Menüfunktionen zur Konfiguration SMA Solar Technology AG Test-Bericht [ TEST-BERICHT ] Start Um die Einstellungen zu überprüfen, kann ein Testbericht gesendet werden. Wurde der Testbericht nicht gesendet, überprüfen Sie, ob das Modem richtig konfi- guriert wurde und ob die Initialisierungs-Sequenzen von Ihrem Modem akzeptiert werden.

  • Seite 81: Beispiel-Fax: Fehler/Warnungen

    SMA Solar Technology AG Menüfunktionen zur Konfiguration Beispiel-Fax: Fehler/Warnungen Beispiel-Fax: Anlagen-Info 6.7 NET/E-Mail Für die Konfiguration der NET/E-Mail können Sie die separate Dokumentation NET Piggy-Back verwenden. Die Dokumentation steht zum Download auf www.SMA.de zur Verfügung. Bedienungsanleitung SunBC-15:ND3706...
  • Seite 82 Menüfunktionen zur Konfiguration SMA Solar Technology AG SunBC-15:ND3706 Bedienungsanleitung...

  • Seite 83: Sunny Boy Control Plus

    7 Sunny Boy Control Plus Dieses Kapitel beschreibt die zusätzlichen Anschlussmöglichkeiten 'AUX', 'DIGITAL IN/OUT' und 'ANALOG IN' des Sunny Boy Control Plus. Anhand von Beispielen wer- den die erweiterten Überwachungsfunktionen beschrieben. Die notwendige Konfigu- ration ist sowohl am Gerät selbst, als auch mit Sunny Data Control möglich. Beide Varianten werden in diesem Kapitel berücksichtigt und ebenfalls an praktischen Bei-...

  • Seite 84: Konfigurieren Mit Sunny Data Control

    Sunny Boy Control Plus SMA Solar Technology AG Konfigurieren mit Sunny Data Control Wie bereits erwähnt können alle Einstellungen auch mit Sunny Data Control vorge- nommen werden. Parameter Kanal Wert Beschreibung +a_SET Auswahl Auswahl des zu verändernden Kanals +b_SET Hilfe Wähle...

  • Seite 85: Serielle Schnittstelle Aux (Com3)

    Sunny Boy Control Plus 7.1 Serielle Schnittstelle AUX (COM3) AUX (COM3) ist die dritte Schnittstelle des Sunny Boy Control Plus. Im Unterschied zu der Schnittstelle PC (COM2) kann ein Modem an AUX (COM3) nicht direkt ange- schlossen werden. Je nach Bestückungsvariante kann über RS232 oder RS485 ein PC oder ein Großdisplay angesteuert werden.

  • Seite 86: Analoge Schnittstelle (Analog In)

    Pull-Up / Pull-Down Widerstände für das RS485 Signal. Die im Sunny Boy Control integrierten Pull-Up / Pull-Down Widerstände werden aktiviert, wenn entweder die Steckbrücken B und C im Sunny Boy Control gesetzt sind, oder im Stecker des An- schlusskabels entsprechende Widerstände integriert sind. Die Widerstände haben ei- nen Wert von 680 Ohm.

  • Seite 87: Analoge Eingänge (Ain-1 Bis Ain-6)

    SMA Solar Technology AG Sunny Boy Control Plus Steckerbelegung Signal Beschreibung Signal Beschreibung AIN-1 Eingang AGND Masse AIN-1B für Strommessung AGND Masse AIN-2 Eingang AGND Masse AIN-2B für Strommessung AGND Masse AIN-3 Eingang AGND Masse AIN-4 Eingang AGND Masse AIN-5...

  • Seite 88: Konfiguration Am Gerät

    Sunny Boy Control Plus SMA Solar Technology AG Ohne Öffnen des Gerätes können die Eingänge AIN-1 und AIN-2 extern zur Strom- messung konfiguriert werden. Dies geschieht indem das Signal AIN-1B bzw. AIN-2B mit AGND verbunden wird. Sollen weitere Eingänge (AIN-3 bis AIN-6) zur Strom- messung verwendet werden, so muss das Gerät geöffnet und die zugehörige Steck-...
  • Seite 89 SMA Solar Technology AG Sunny Boy Control Plus Ein Pyranometer liefert 0 bis 10 Volt als Ausgangsspannung, diese entspricht einer Einstrahlung von 0 bis 1350 W/m2. Mu = 0 V, Mo = 10 V, Wu = 0 W/m2, Wo = 1350 W/m2...
  • Seite 90 Sunny Boy Control Plus SMA Solar Technology AG Pyranometer Refferenzzelle Einstellung Bedeutung Funktion des analogen Eingangs: Kürzel Bedeutung deaktiviert Spannungsmessung -10 V bis +10 V Spannungsmessung -5 V bis +5 V Spannungsmessung -1 V bis +1 V 500mV Spannungsmessung -500 mV bis +500 mV...

  • Seite 91: Temperaturmessung (Ain-7 Und Ain-8)

    Die analogen Eingänge AIN-7 und AIN-8 sind zur Vierleiter-Temperaturmessung mit PT100-Widerständen ausgelegt. Die dafür notwendigen Versorgungsströme werden vom Sunny Boy Control Plus zur Verfügung gestellt. Der Anschluss erfolgt an PT100- I1+, AIN-7+, PT100-I1- und AIN-7- für den Temperatureingang AIN-7. Für AIN-8 ent- sprechend an PT100-I2+, AIN-8+, PT100-I2- und AIN-8-.
  • Seite 92 Sunny Boy Control Plus SMA Solar Technology AG Parameter Kanal Wert +a_SET Auswahl Analog In-7 +b_SET Hilfe Fkt(-,C,F,K),Name +c_SET Einstellung C, +Tam Einstellung Bedeutung Funktion des analogen Eingangs: Kürzel Bedeutung deaktiviert Temperaturanzeige in Grad Celsius Temperaturanzeige in Grad Fahrenheit Temperaturanzeige in Grad Kelvin...

  • Seite 93: Digitale Schnittstelle (Digital In/Out)

    SMA Solar Technology AG Sunny Boy Control Plus 7.3 Digitale Schnittstelle (DIGITAL IN/OUT) Die digitale Schnittstelle verfügt über Anschlussmöglichkeiten für jeweils acht digitale Ein- und Ausgänge. Die zum Betrieb erforderliche 24 V-Spannungsversorgung muss extern bereitgestellt werden. Als Zubehör ist das SBCOP-DIG-KIT verfügbar. Das SB-...

  • Seite 94: Steckerbelegung

    Ausgang DOUT-5 Ausgang DOUT-1 Ausgang Diagnosekanäle Im Menü 'Momentanwerte' des Sunny Boy Control Plus können unter anderem die Diagnosekanäle der digitalen Schnittstelle eingesehen werden. • Diagnose der externen Spannungsversorgung, OK, Fehler [SC:MOMENTANW. ] • Diagnose der digitalen Ausgänge/Eingänge, OK, +Diag Ext+24V…...

  • Seite 95: Spannungsversorgung

    SMA Solar Technology AG Sunny Boy Control Plus 7.3.1 24 V-Spannungsversorgung Die Spannungsversorgung des 24 V-Bereiches erfolgt über eine externe Spannungs- quelle. Werden nur wenige digitale Ein-/Ausgänge beschaltet, so kann die Span- nungsversorgung preiswert über ein Standard-AC-Steckernetzteil (an 15 V AC , 15 V AC) erfolgen.

  • Seite 96: Digitale Eingänge (Din-1 Bis Din-8)

    Sunny Boy Control Plus SMA Solar Technology AG 7.3.2 Digitale Eingänge (DIN-1 bis DIN-8) Die digitalen Eingänge entsprechen einer S0-Stromschnittstelle gemäß DIN 43 864. Diese Norm legt die Stromschnittstelle für die Impulsübertragung zwischen einem Elektrizitätszähler (Impulsgeberzähler) und einem Tarifgerät fest.

  • Seite 97: Konfiguration Der Digitalen Eingänge Als Schalter

    SMA Solar Technology AG Sunny Boy Control Plus Konfiguration am Gerät Über den Menüpunkt 'Einstellungen Plus I/O Analog In' bzw. ' Digital In' lassen sich alle Parameter, welche die digitalen und analogen Eingänge betref- fen, einstellen. Alternativ können diese Einstellungen auch mit dem PC und Sunny Data Control vorgenommen werden (siehe Kapitel 8 Datenanzeige und Konfigurati- on mit dem PC).
  • Seite 98 Sunny Boy Control Plus SMA Solar Technology AG Parameter — Konfiguration der digitalen Eingänge als Schalter Kanal Wert +a_SET Auswahl Digital In1 +b_SET Hilfe Fkt,Name,Low-Txt,High-Txt +c_SET Einstellung sw,+DIN-2,aus,ein Parameter — Konfiguration der digitalen Eingänge als Zähler Kanal Wert +a_SET Auswahl...

  • Seite 99: Digitale Ausgänge (Dout-1 Bis Dout-8)

    SMA Solar Technology AG Sunny Boy Control Plus Einstellung Bedeutung c) nur für die Funktionen impc und impd: Einheit Anzuzeigende Maßeinheit Verstaerkung Umrechnungsfaktor von 'Anzahl Impulse' zur 'Maßeinheit' Zählerstand Aktueller Zählerstand in der 'Maßeinheit' 7.3.3 Digitale Ausgänge (DOUT-1 bis DOUT-8) Der Anschluss der digitalen Ausgänge erfolgt an DOUT-1 bis DOUT-8 gegen DGND.
  • Seite 100 Sunny Boy Control Plus SMA Solar Technology AG Konfiguration am Gerät • Funktion des digitalen Ausgangs einstellen, 'deakti- viert', 'Schalter' [DIGITAL OUT 1 ] Funktion… • Kanalname …………--- • Text für Zustand 'Schalter aus' ---------------Š • Text für Zustand 'Schalter ein' Name…...

  • Seite 101: Die Variablen (Var-1 Bis Var-16)

    +, -, /, * Grundrechenartenz. B. =17*4+3 (...) Unterberechnungenz. B. =17*(4+(2*3-7)) [Name] Wert eines Kanals des Sunny Boy Control Plus. Der Ka- nalname muss in eckigen Klammern eingesetzt wer- den.z. B. [Pac], [Eac], [+VAR-1], [+Mess1] [XY:Name] Wert eines Wechselrichterkanals. Dem Kanalnamen geht die Geräte-ID voraus.
  • Seite 102 Sunny Boy Control Plus SMA Solar Technology AG Sie messen mit AIN-1 den Strom Iac (in Ampere) und mit AIN-2 die Spannung Uac (in Volt) auf der Wechselstromseite. Mit zwei Variablen lässt sich daraus die Leistung Pac (in Watt) und durch Integration die Energie Eac (in kWh) be- rechnen.

  • Seite 103: Monitoring (+Monstart, +Mon1 Bis +Mon8)

    7.5 Monitoring (+MonStart, +Mon1 bis +Mon8) Das Monitoring ermöglicht es, eigene Überwachungsmerkmale festzulegen. Für acht Kanäle des Sunny Boy Control Plus können Toleranzwerte zum Generieren von War- nungen und Fehlern festgelegt werden. Sobald eine Grenze länger als die Toleranz- Warnzeit (siehe 'Einstellungen…System…Toleranzen') verletzt wurde, generiert der Sunny Boy Control Plus eine entsprechende Warnungs- oder Fehlermeldung.

  • Seite 104: Monitor-Kanäle (Mon-1 Bis Mon-8)

    Fehler min,max Bei Unter- / bzw. Überschreitung dieser Grenzen wird ein Fehler generiert 7.5.2 Monitor-Kanäle (MON-1 bis MON-8) Acht Kanäle des Sunny Boy Control Plus können mit Monitor-Kanälen überwacht wer- den. Den Monitor-Kanälen (+Mon1 bis +Mon8) können jeweils getrennte Grenzen zur Generierung von Warnungen und Fehlern zugewiesen werden. Werden die Grenzen für 'min' und 'max' auf 0 gesetzt, so wird keine Überwachung vorgenom-...
  • Seite 105 SMA Solar Technology AG Sunny Boy Control Plus Konfiguration am Gerät • Funktion des Monitor-Kanals, 'deaktiviert', 'aktiviert', 'täglich' [MONITOR MON-1 ] Funktion… • Name, zu überwachender Kanalname, die Einheit …aktiviert des Kanals wird für die folgenden Werte (hier %) ---------------Š...

  • Seite 106: Beispiel 'Profil 2

    Sunny Boy Control Plus SMA Solar Technology AG Diagnosekanäle Für jeden aktivierten Monitor-Kanal wird automatisch ein Diagnosekanal erstellt. Der Status der Diagnose-Kanäle kann im Menü unter 'Hauptmenue…Momentanwert' ein- gesehen werden. Ist der Monitorkanal nicht richtig eingestellt (z. B. der zu überwa- chende Kanal existiert nicht) wird als Status 'Konfg.-Fehler' ausgegeben.

  • Seite 107: Profil 2: Verwendete Größen Symbol

    SMA Solar Technology AG Sunny Boy Control Plus Profil 2: Verwendete Größen Symbol Bedeutung Bemerkung Eingangsgrößen Gesamteinspeiseleistung Summe aller 'Pac' der Sunny Boys (Achtung: Einheit = kW) Moduleinstrahlung mit Pyranometer oder Referenzzel- le gemessen +Tam Umgebungstemperatur mit PT100 gemessen Anlagenabhängige Parameter Gesamt-Modulfläche...
  • Seite 108 Sunny Boy Control Plus SMA Solar Technology AG Profil 2: Analoge Eingänge Verstär- Kanal Funktion Name Einheit Offset kung Analog In1 10 V W/m2 Analog In7 °C +Tam °C Profil 2: Variablen Kanal Fkt. Name Einheit Formel Variable 1 Variable 2...
  • Seite 109 SMA Solar Technology AG Sunny Boy Control Plus Bedienungsanleitung SunBC-15:ND3706...
  • Seite 110 Sunny Boy Control Plus SMA Solar Technology AG SunBC-15:ND3706 Bedienungsanleitung...

  • Seite 111: Datenanzeige Und Konfiguration Mit Dem Pc111

    Datenanzeige und Konfiguration mit dem PC 8 Datenanzeige und Konfiguration mit dem PC An der Unterseite des Sunny Boy Control sind neben dem Anschluss der Spannungs- versorgung ('LINE') die externen Anschlüsse angeordnet. Der Stecker 'PC (COM 2)' dient zum Anschluss eines PC mit Sunny Data Control, worauf im Folgenden näher eingegangen werden soll.
  • Seite 112 (Tagesenergiewerte und Messkanaldaten) vom Sunny Boy Control auslesen und be- arbeiten. Außerdem besteht die Möglichkeit, mit Sunny Data Control die Konfigura- tion des Sunny Boy Control zu bearbeiten. Dies ist unabhängig davon, ob der PC direkt über die serielle Schnittstelle, über einen RS485 Bus oder über eine Modem- verbindung an den Sunny Boy Control angeschlossen ist.
  • Seite 113 SMA Solar Technology AG Datenanzeige und Konfiguration mit dem PC Liste der Parameter Parameter Eintrag Bedeutung AL_... Anlage AL_Auto-Install deaktiviert Aktiviert: SBC sucht selbstständig nach Geräten. AL_Energie_Offs 0.00 kWh Energie-Offset für die E-Total-Anzeige AL_Geraet_dazu Fügt Gerät mit der angegebenen SNr zu.
  • Seite 114 Datenanzeige und Konfiguration mit dem PC SMA Solar Technology AG Parameter Eintrag Bedeutung KO_... Kommunikation KO_Datenpuffer 2 Zyklen Anzahl der Zyklen für die Datenpufferung der Messdaten KO_CmdTimeout 4000ms Max. Zeit die der SBC auf die Antwort eines Gerätes wartet. KO_Paketwiederh.
  • Seite 115 SMA Solar Technology AG Datenanzeige und Konfiguration mit dem PC Parameter Eintrag Bedeutung MO_Wahlverfahren Tonwahl Wahlverfahren des Modems: Impuls-/ Tonwahl SK_... Schaltkontakt SK_Lastmanagement deaktiviert Schaltkontakt Lastmanagement akt./de- akt. SK_Mindestdauer 60.00 min Mindesteinschaltdauer des Schaltkontakt SK_Paus 0.00 kW Schwellwertuntergrenze für Schaltkontakt SK_Pein 0.00 kW...

  • Seite 116: Konfiguration Der 'Plus' -Funktionen Parameter

    Datenanzeige und Konfiguration mit dem PC SMA Solar Technology AG Konfiguration der 'Plus' -Funktionen Parameter Bedeutung +a_SET Auswahl Auswahl des zu bearbeitenden 'Plus'-Kanals +b_SET Hilfe Hilfe-Texte zu der 'Auswahl' für den Benutzer +c_SET Einstellung Derzeitige Einstellung des unter 'Auswahl' gewählten...

  • Seite 117: Fehlermeldungen Und Fehlerbeseitigung

    Sie bitte die nachfolgenden Abschnitte durch. In den meisten Fällen wer- den Sie hier entsprechende Hinweise finden, die Ihre Betriebsstörungen beseitigen. Bei Fragen zu Sunny Boy Control oder Problemen bei der Installation können Sie sich gern an die Sunny Boy Serviceline wenden (siehe Kapitel 11.1 Kontakt am Ende die- ser Technischen Beschreibung).
  • Seite 118 Fehlermeldungen und Fehlerbeseitigung SMA Solar Technology AG Warnung Offline: 'kein Kontakt seit xx:yy Uhr' • Gerätekennung: Gerätetyp WARNUNG • Uhrzeit, seit der das Gerät nicht mehr erreichbar ist. [03: WR700-07 kein Kontakt seit 14:15 Uhr Das Gerät ist zu lange nicht erreichbar. Ursache: •...

  • Seite 119: Warnungen/Fehler: Monitoring ('Plus'-Funktion)

    Anhand der Meldung ist erkennbar, ob die obere oder untere Grenze für Warnungen oder Fehler verletzt wurde. Warnung/Fehler Fax: Meldung an Empfänger nicht absetzbar Sunny Boy Control konnte keine Meldungen an den Empfänger senden. Ursache: • Das Modem ist nicht korrekt installiert. • Die Telefonleitung ist unterbrochen.

  • Seite 120: Fehlerbeseitigung Powerline

    Fehlermeldungen und Fehlerbeseitigung SMA Solar Technology AG 9.2 Fehlerbeseitigung Powerline Die Netzleitungs-Kommunikation (Powerline) basiert auf dem FSK-Prinzip (frequency shift keying). Die digitale Information wird hierbei durch eine Verschiebung der Fre- quenz codiert. SunBC-15:ND3706 Bedienungsanleitung...

  • Seite 121: Übertragungsstörungen

    Leitungsführung • Dämpfung durch andere angeschlossene Elektrogeräte Entstör- und Kompensationskondensatoren z. B. in Leuchtstofflampen • Ungenügende Phasenkopplung Sunny Boy Control und zu verwaltendes Gerät an unterschiedlichen Phasen Störung durch fremde Kommunikationssignale Babyphone etc. benachbarter Haushalte • Störung durch eigene Kommunikationssignale Babyphone Sprechanlage u.

  • Seite 122: Starke Dämpfung Des Trägersignals

    Die wohl häufigste Störung der Übertragung resultiert aus der Dämpfung des Träger- signals. Ursache dafür kann eine zu große Leitungslänge zwischen den Wechselrich- tern und dem Sunny Boy Control sein, meist sind es jedoch bestimmte Elektrogeräte, die an dieser Leitung angeschlossen sind. Geräte mit einer großen Eingangskapazi- tät können das Trägersignal sehr stark dämpfen, wobei es dafür nicht unbedingt ent-...

  • Seite 123: Phasenkopplung

    Schwächung bzw. einem Reichweitenverlust des Datensignals gerechnet werden. Wenn der String-Wechselrichter, entgegen unserer Empfehlung, an einer anderen Phase (z. B. L2) angeschlossen ist als der Sunny Boy Control (z. B. L1), kann die Da- tenübertragung nur bei einer ausreichenden hochfrequenten Kopplung der Phasen zustande kommen.

  • Seite 124: Störsignale Auf Dem Stromnetz

    Fehlermeldungen und Fehlerbeseitigung SMA Solar Technology AG Störsignale auf dem Stromnetz Die Datenübertragung nutzt eine Trägerfrequenz von 132 kHz. Wenn andere Ver- braucher Signale in diesem Frequenzbereich auf das Netz geben, kann bei Über- schreiten eines gewissen Störpegels die Übertragung gestört werden. Diese Störsignale können durch Elektrogeräte des eigenen Haushalts erzeugt werden (un-...
  • Seite 125 SMA Solar Technology AG Fehlermeldungen und Fehlerbeseitigung Parallel arbeitende Netzkommunikation Die Datenübertragung des Sunny Boy Control nutzt eine Trägerfrequenz von 132 kHz. Wenn andere Kommunikationssysteme ebenfalls Signale in diesem Fre- quenzbereich auf das Netz geben, kann bei Überschreiten eines gewissen Störpe- gels die Übertragung gestört werden.

  • Seite 126: Entstörung

    • Prüfen Sie, ob der Einfluss von störenden Geräten bereits durch das Umklemmen auf einen anderen Stromkreis bzw. eine andere Phase ausreichend vermindert werden kann. • Eine Stichleitung vom Gerät zum Sunny Boy Control kann den Filteraufwand in stark gestörten Installationen reduzieren. SunBC-15:ND3706...

  • Seite 127: Störung Filtern

    Bei unbekannten Übertragungsstrecken zwischen den Geräten der Anlage und dem Datenerfassungsgerät (PC mit SWR-COM und Sunny Data oder Sunny Boy Control) lässt sich mit Hilfe von einem Sunny Boy Control und einem PC mit SWR-COM und Sunny Data die Übertragungsstrecke ausmessen. Mit dieser Funktion können Sie die Qualität der Netzleitungs-Kommunikation (Powerline) vor einer Installation testen.

  • Seite 128: Kommunikation Zum Wechselrichter Prüfen

    01: WR700-08 02: WR700-08 03: WR700-07 Š 04: WR700-07 Der Sunny Boy Control sendet nun permanent Datenanfragen an das zu überprüfen- de Gerät und wertet ständig die Kommunikationsergebnisse aus. • Gerätekennung: Gerätetyp [02:KOMMUNIKAT. ] • Prozentualer Anteil einwandfrei übertragener Da- OK…...

  • Seite 129: Technische Daten Und Einstellungen

    DIN EN 50065 Teil 1 (VDE 0808 Teil 1) Umgebungstemperatur: - 25 °C bis +45 °C Abmessungen: 234 x 127 x 68 mm (Sunny Boy Control) 234 x 127 x 88 mm (Sunny Boy Control Plus) Display: 4 x 16 Zeichen Gewicht: ca. 1400 g (Sunny Boy Control) ca.
  • Seite 130 Technische Daten und Einstellungen SMA Solar Technology AG Zusätzliche Anschlüsse Sunny Boy Control Plus AUX (COM3): RS232 oder RS485 (je nach Bestückung) zum Anschluss eines PC oder Großdisplays ANALOG IN D-SUB-Buchse (25-polig) Überspannungschutz: ±15 V...±35 V Eingangskopplung: DC, 1 MOhm 6 analoge Eingänge:...
  • Seite 131 SMA Solar Technology AG Technische Daten und Einstellungen DIGITAL IN/OUT D-SUB-Stecker (25-polig) Externe 24 V Spannungsversorgung: Eingangsspannung: 14 ... 18 V AC, max. 0,5 A oder 18 ... 27 V DC, max. 2 A (bei 1 A je PIN) Überspannungsschutz: ±36 V Verpolungsschutz...

  • Seite 132: Ce-Konformitätserklärung

    Technische Daten und Einstellungen SMA Solar Technology AG 10.1.1 CE-Konformitätserklärung SunBC-15:ND3706 Bedienungsanleitung...

  • Seite 133: Speicherkapazität

    Technische Daten und Einstellungen 10.2 Speicherkapazität Der Sunny Boy Control ist in der Lage, 50 Wechselrichter zu bedienen. Dabei dürfen bis zu 10 unterschiedliche Wechselrichtertypen angeschlossen sein. Je nach Anzahl der zu verwaltenden Geräte und späterer Änderungen an der Konfiguration variiert die Speicherkapazität des Sunny Boy Control für die Datenspeicherung.

  • Seite 134: Voreinstellungen (Default Parameter)

    Technische Daten und Einstellungen SMA Solar Technology AG Wird ein Messintervall von 0 Minuten eingestellt, so speichert der Sunny Boy Control 'Spotwerte' ohne zu mitteln. Die Speichertiefe kann sich dann, je nach Anzahl der verwalteten Geräte und der Anzahl der selektierten Messkanäle, bis auf wenige Stunden reduzieren.
  • Seite 135 SMA Solar Technology AG Technische Daten und Einstellungen Im Menü "Einstellungen…System…Online-Info…Kanalauswahl…SC…": SC (Sunny Boy Control) E-Total E-heute Status Im Menü "Einstellungen…Anschluesse…Kommunikation": Rubrik Parameter Einstellung Sunny Boy (COM1) Powerline Baudrate 1200 Baud Protokoll Sunny-Net PC (COM2) RS232 Baudrate 19200 Baud Protokoll...
  • Seite 136 Technische Daten und Einstellungen SMA Solar Technology AG Im Menü "Einstellungen…Anschlüsse…Grossdisplay": Schnittstelle deaktiviert EnergieCom Konfiguration Display 01: SC:Pac 4.0 Display 02: SC:E-Total 4.0 Display 03: SC:E-heute 4.0 Display 04: SC:Pac 6.2 Display 05: SC:E-Total 6.2 Display 06: SC:E-heute 6.2 Im Menü "Einstellungen…Datenarchiv":...

  • Seite 137: Auslieferungszustand Herstellen (Reset System)

    • Geben Sie unter "Einstellungen…Kennwort" das Installateurpasswort ein. • Stellen Sie den Parameter „Einstellungen…System…Inst.Funktion" auf "Reset…System" und bestätigen Sie zweimal mit der [ENTER]-Taste. Der Sunny Boy Control löscht alle Daten und startet automatisch mit dem 'Plug&Play'- Setup. 10.4 Verwendete 'AT'-Kommandos Zum Initialisieren eines Modems werden die Kommandos in Tabelle 10.13 "Verwen-...
  • Seite 138 Technische Daten und Einstellungen SMA Solar Technology AG ELSA/ Zyxel / ELSAMicro- Devolo Bedeutung Hayes link 33K Microlink Standard 56ki Rückmeldungen vom Modem ein Lautsprecher mittlere Lautstärke (optio- nal) Lautsprecher immer an (optional) Automatische Rufannahme, 1. Klingelim- S0=1 S0=1 S0=1...

  • Seite 139: Anhang

    Sie uns anrufen: • Typ der Wechselrichter und Seriennummern • Typ der angeschlossenen Module beziehungsweise Batterien • Typ der Kommunikations-Schnittstelle zwischen Sunny Boy Control und den Wech- selrichtern • Seriennummer und Firmwareversion des Sunny Boy Control (Hauptmenue „...

  • Seite 140: Haftungsausschluss

    Die Nutzung der mitgelieferten von der SMA Solar Technology AG hergestellten Software unterliegt zusätz- lich den folgenden Bedingungen: • Die SMA Solar Technology AG lehnt jegliche Haftung für direkte oder indirekte Folgeschäden, die sich aus der Verwendung der von SMA Solar Technology AG erstellten Software ergeben, ab. Dies gilt auch für die Leistung beziehungsweise Nicht-Leistung von Support-Tätigkeiten.
  • Seite 142 SMA Solar Technology AG www.SMA.de Sonnenallee 1 34266 Niestetal, Germany Tel.: +49 561 9522 4000 Fax: +49 561 9522 4040 E-Mail: Vertrieb@SMA.de Freecall: 0800 SUNNYBOY Freecall: 0800 78669269...
