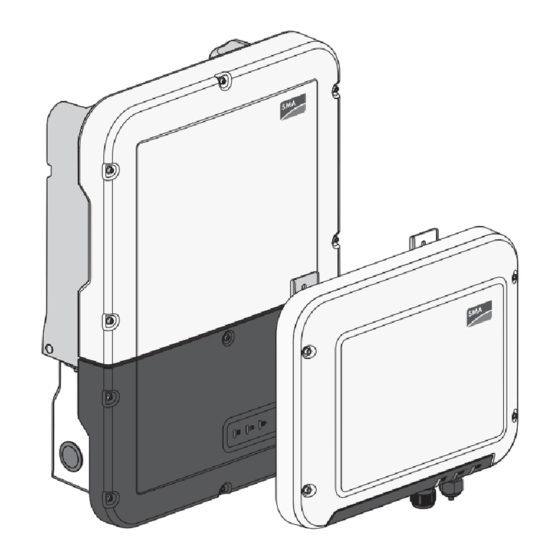

SMA SUNNY BOY STORAGE Technische Information
Vorschau ausblenden
Andere Handbücher für SUNNY BOY STORAGE:
- Bedienungsanleitung (142 Seiten) ,
- Handbuch (74 Seiten) ,
- Bedienungsanleitungen (48 Seiten)
Verwandte Anleitungen für SMA SUNNY BOY STORAGE
Inhaltszusammenfassung für SMA SUNNY BOY STORAGE

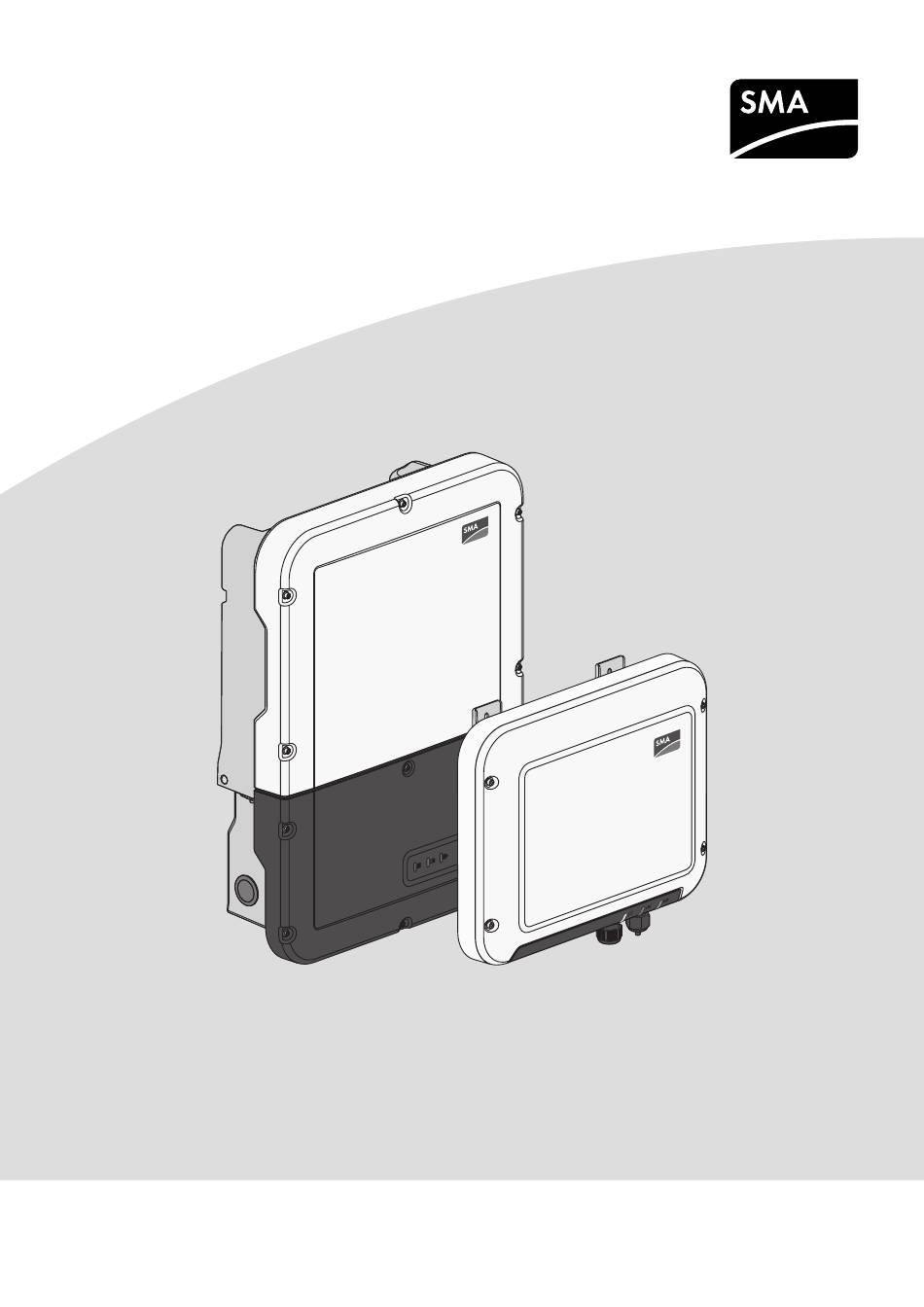

- Seite 1 Technische Information SUNNY BOY STORAGE Zugelassene Batterien und Informationen zum Batteriekommunikationsanschluss O W E Y TR IP S U N N DEUTSCH SBS-Batteries-TI-de-19 | Version 1.9...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis SMA Solar Technology AG Inhaltsverzeichnis Zugelassene Batterien ......................... SBS2.5-1VL-10 / SBS3.7-10 / SBS5.0-10 / SBS6.0-10................SBS3.8-US-10 / SBS5.0-US-10 / SBS6.0-US-10 ..................Batteriekommunikationsanschluss ..................... Kabelanforderungen ............................2.1.1 SBS2.5-1VL-10 ..............................2.1.2 SBS3.7-10 / SBS5.0-10 / SBS6.0-10 ......................2.1.3 SBS3.8-US-10 / SBS5.0-US-10 / SBS6.0-US-10.................. -
Seite 3: Zugelassene Batterien
SMA Solar Technology AG 1 Zugelassene Batterien SBS2.5-1VL-10 / SBS3.7-10 / SBS5.0-10 / SBS6.0-10 In den Tabellen finden Sie die Batterien, die für den Betrieb mit folgenden Batterie-Wechselrichtern von SMA Solar Technology AG zugelassen sind (Stand: 04/2021): • SBS2.5-1VL-10 (Sunny Boy Storage 2.5) •... - Seite 4 *** Die RESU10M ist ausschließlich für den Betrieb mit dem Sunny Boy Storage 3.7 freigegeben. **** Beim Einsatz der BYD Battery-Box Premium HVS zusammen mit dem Sunny Boy Storage 2.5 müssen Sie während der Batteriekonfiguration den Wechselrichter Sunny Boy Storage 2.5 wählen. Beachten Sie die Informationen in der Read-Me-Datei des aktuellen Firmwarepakets des Sunny Boy Storage 2.5 im Downloadbereich unter www.SMA-Solar.com.
- Seite 5 1 Zugelassene Batterien SMA Solar Technology AG Empfehlungen für den Einsatz in verschiedenen Systemen für SBS3.7-10 / SBS5.0-10 / SBS6.0-10: Batterie-Typ Einsatz in Systemen zur/mit (Modulkonfigu- Eigenverbrauch Notstrombetrie Ersatzstrom- Multibatteriebetrieb mit ration) soptimierung betrieb Batterien... des gleichen unterschiedli- Typs chen Typs* RESU7H ✓...
-
Seite 6: Sbs3.8-Us-10 / Sbs5.0-Us-10 / Sbs6.0-Us
SBS5.0/6.0 ist zwar technisch möglich, aber aufgrund der Überdimensionierung ökonomisch nicht empfehlenswert. SBS3.8-US-10 / SBS5.0-US-10 / SBS6.0-US-10 In den Tabellen finden Sie die Batterien, die für den Betrieb mit folgenden Batterie-Wechselrichtern von SMA Solar Technology AG zugelassen sind (Stand: 07/2020): SBS-Batteries-TI-de-19... - Seite 7 ** Die Firmware-Version des Wechselrichters kann über die Benutzeroberfläche des Wechselrichters aufgerufen werden. *** Diese Batterie ist für den Betrieb mit dem Sunny Boy Storage in SMA Energy Storage Systemen nach UL 9540 zertifiziert. Die Batterie ist gemäß UL 9540 innerhalb der SMA Energy Storage Systeme aufgeführt.
-
Seite 8: Betrieb
Ladungszustandes kommen kann. Daher wird empfohlen, Batterien mit ähnlicher Kapazität zu wählen. ** Der Einsatz in Ersatzstromsystemen ist nur eingeschränkt möglich. Informationen hierzu finden Sie in der Erklärung "Technical Statement - LG Energy Solutions RESU10H when used in AC-Coupled Battery Backup Systems" im Download-Bereich unter http://www.SMA- Solar.com. -
Seite 9: Batteriekommunikationsanschluss
• Empfohlene Anzahl der Aderpaare: 4 • Maximale Kabellänge: 10 m (33 ft) • Das Kabel muss für 600 V isoliert sein. • UV-beständig bei Verlegung im Außenbereich. SMA Solar Technology AG empfiehlt das Kabel "UC900 SS23 Cat.7 PE" • Anforderungen des Batterieherstellers beachten. 2.1.2 SBS3.7-10 / SBS5.0-10 / SBS6.0-10... -
Seite 10: Verkabelungsprinzip
2 Batteriekommunikationsanschluss SMA Solar Technology AG Verkabelungsprinzip 2.2.1 SBS2.5-1VL-10 Sunny Boy Storage mit LG Energy Solutions RESU7H / RESU10H SUNNY BOY LG Energy Solutions RESU7H / STORAGE LG Energy Solutions RESU10H A B C Abbildung 1: Verkabelungsprinzip SBS2.5-1VL-10 mit RESU7H / RESU10H... - Seite 11 Enable 11V+ GND und Schirmung CAN L (paarweise verdrillte Leiter, mindestens CAT5e) CAN H (paarweise verdrillte Leiter, mindestens CAT5e) Nicht verwendet ‒ Sunny Boy Storage mit BYD Battery-Box Premium HVS SUNNY BOY BYD Battery-Box STORAGE 2.5 Premium HVS A B C Abbildung 3: Verkabelungsprinzip SBS2.5-1VL-10 mit Battery-Box Premium HVS...
-
Seite 12: Sbs3.7-10 / Sbs5.0-10 / Sbs6.0-10
CAN L (paarweise verdrillte Leiter, mindestens CAT5e) CAN H (paarweise verdrillte Leiter, mindestens CAT5e) +12V Versorgung für Umschalteinrichtung 2.2.2 SBS3.7-10 / SBS5.0-10 / SBS6.0-10 Sunny Boy Storage mit LG Energy Solutions RESU7H / RESU10H SUNNY BOY LG Energy Solutions STORAGE RESUxxH A B C Abbildung 4: Verkabelungsprinzip SBS3.7-10 / SBS5.0-10 / SBS6.0-10 mit RESU7H / RESU10H... - Seite 13 2 Batteriekommunikationsanschluss SMA Solar Technology AG Sunny Boy Storage mit LG Energy Solutions RESU 16H Prime SUNNY BOY LG Energy Solutions STORAGE RESU16H Prime A B C Abbildung 5: Verkabelungsprinzip SBS3.7-10 / SBS5.0-10 / SBS6.0-10 mit RESU 16H Prime Klemmstelle...
- Seite 14 CAN L (paarweise verdrillte Leiter, mindestens CAT5e) CAN H (paarweise verdrillte Leiter, mindestens CAT5e) +12V Versorgung für Umschalteinrichtung ‒ Sunny Boy Storage 3.7 / 5.0 / 6.0 mit BYD Battery-Box Premium HVS und HVM SUNNY BOY BYD Battery-Box STORAGE Premium HVM/HVS A B C Abbildung 7: Verkabelungsprinzip SBS3.7-10 / SBS5.0-10 / SBS6.0-10 mit Battery-Box Premium HVS und HVM...
- Seite 15 CAN L (paarweise verdrillte Leiter, mindestens CAT5e) CAN H (paarweise verdrillte Leiter, mindestens CAT5e) Nicht verwendet Sunny Boy Storage 3.7 / 5.0 / 6.0 mit BMZ Hyperion, IBC SOLAR era:powerbase und Axitec AXIstorage Li SH SUNNY BOY BMZ-Hyperion / IBC era:powerbase /...
- Seite 16 2 Batteriekommunikationsanschluss SMA Solar Technology AG Sunny Boy Storage 3.7 mit LG Energy Solutions RESU10M SUNNY BOY STORAGE 3.7 LG Energy Solutions RESU10M A B C Abbildung 9: Verkabelungsprinzip SBS3.7-10 mit RESU10M Klemmstelle Belegung Nicht verwendet ‒ Enable CAN L (paarweise verdrillte Leiter, mindestens CAT5e)
-
Seite 17: Sbs3.8-Us-10 / Sbs5.0-Us-10 / Sbs6.0-Us-10
2 Batteriekommunikationsanschluss SMA Solar Technology AG 2.2.3 SBS3.8-US-10 / SBS5.0-US-10 / SBS6.0-US-10 Sunny Boy Storage mit LG Energy Solutions RESU7H / RESU10H SUNNY BOY LG Energy Solutions STORAGE RESUxxH A B C Abbildung 10: Verkabelungsprinzip SBS3.8-US-10 / SBS5.0-US-10 / SBS6.0-US-10 mit RESU7H / RESU10H... - Seite 18 2 Batteriekommunikationsanschluss SMA Solar Technology AG Sunny Boy Storage mit BYD Battery-Box H BYD Battery-Box H SUNNY BOY STORAGE A B C Abbildung 11: Verkabelungsprinzip SBS3.8-US-10 / SBS5.0-US-10 / SBS6.0-US-10 mit Battery-Box H Klemmstelle Belegung Klemmstelle Nicht verwendet ‒ Enable 11V+...
-
Seite 19: Hinweise Zum Elektrischen Anschluss
3 Hinweise zum elektrischen Anschluss SMA Solar Technology AG 3 Hinweise zum elektrischen Anschluss Anschluss von Batterien mit Begrenzung auf 20 A Lade-/ Entladestrom Dieser Anschluss wird für die nachfolgenden Batterien empfohlen: • LG RESU7H • LG RESU10H Vorgehen: Die DC-Anschlüsse A und B müssen mit den mitgelieferten Steckbrücken parallel geschaltet werden. - Seite 20 Betriebshemmung. Es ist daher für alle aufgeführten Batterien, auch solche mit Ausgangströmen größer 40 A, nicht notwendig, eine externe Sicherung zwischen Batterie und Sunny Boy Storage zu installieren. Dieses Dokument ersetzt keine regionalen, Landes-, Provinz-, bundesstaatlichen oder nationalen Gesetze sowie Vorschriften oder Normen, die für die Installation und die elektrische Sicherheit und den Einsatz des Produkts gelten.
- Seite 22 www.SMA-Solar.com...
