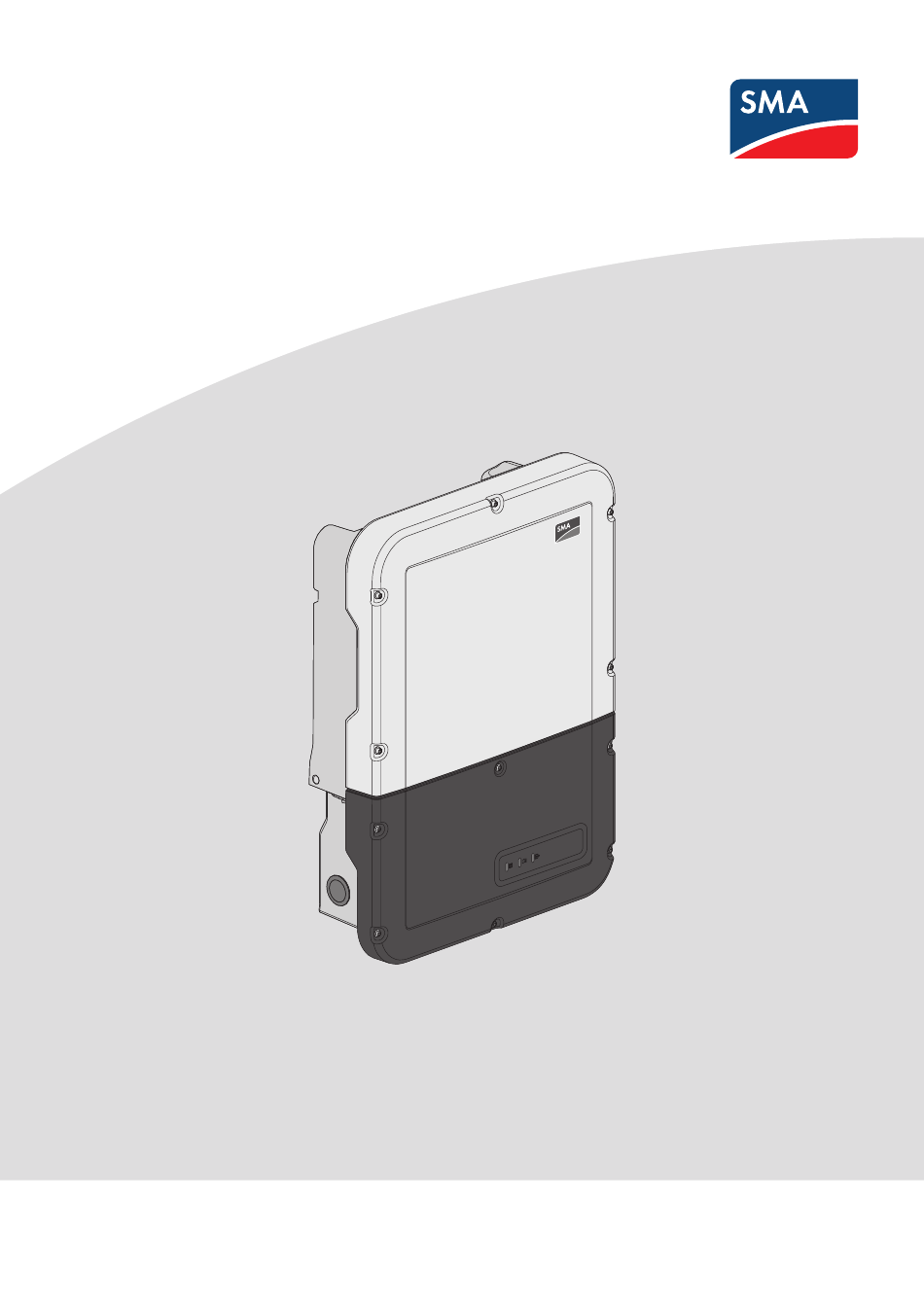

- Seite 1 Serviceanleitung für Installateure Funktionstest der CAN-Schnittstelle SUNNY BOY STORAGE 3.7-10 / 5.0-10 / 6.0-10 DEUTSCH SBSx.x-10-CAN-SG-de-10 | Version 1.0...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis SMA Solar Technology AG Inhaltsverzeichnis Hinweise zu diesem Dokument....................Gültigkeitsbereich ............................Zielgruppe................................ Inhalt und Struktur des Dokuments ......................... Wichtige Sicherheitshinweise...................... Hintergrundinformationen ......................CAN-Bus-Funktionstest ......................... Testkabel konfektionieren..........................Funktionstest durchführen ..........................Kontakt............................12 SBSx.x-10-CAN-SG-de-10 Serviceanleitung für Installateure... -
Seite 3: Hinweise Zu Diesem Dokument
Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur Fachkräfte durchführen. Fachkräfte müssen über folgende Qualifikation verfügen: • Sicherer Umgang mit dem Freischalten von SMA Wechselrichtern • Kenntnis über Funktionsweise und Betrieb von Batterien • Schulung im Umgang mit Gefahren und Risiken bei der Installation, Reparatur und Bedienung elektrischer Geräte, Batterien und Anlagen •... -
Seite 4: Wichtige Sicherheitshinweise
2 Wichtige Sicherheitshinweise SMA Solar Technology AG 2 Wichtige Sicherheitshinweise Anleitung aufbewahren. Dieses Kapitel beinhaltet Sicherheitshinweise, die bei allen Arbeiten immer beachtet werden müssen. GEFAHR Lebensgefahr durch Stromschlag beim Berühren spannungsführender Teile oder Kabel des Wechselrichters An spannungsführenden Teilen oder Kabeln des Wechselrichters liegen hohe Spannungen an. Das Berühren spannungsführender Teile oder Kabel des Wechselrichters führt zum Tod oder zu lebensgefährlichen Verletzungen... - Seite 5 SMA Solar Technology AG 2 Wichtige Sicherheitshinweise WARNUNG Lebensgefahr durch Feuer oder Explosion bei tiefentladenen Batterien Beim fehlerhaften Aufladen von tiefentladenen Batterien kann ein Brand entstehen. Tod oder schwere Verletzungen können die Folge sein. • Vor Inbetriebnahme des Systems sicherstellen, dass die Batterie nicht tiefentladen ist.
- Seite 6 2 Wichtige Sicherheitshinweise SMA Solar Technology AG ACHTUNG Beschädigung der Gehäusedichtung bei Frost Wenn Sie das Produkt bei Frost öffnen oder die Power Unit und die Connection Unit bei Frost voneinander trennen, kann die Gehäusedichtung beschädigt werden. Dadurch kann Feuchtigkeit in das Produkt eindringen und das Produkt beschädigen.
-
Seite 7: Hintergrundinformationen
SMA Solar Technology AG 3 Hintergrundinformationen 3 Hintergrundinformationen Bei der Inbetriebnahme des Sunny Boy Storage kann es vorkommen, dass je nach Systemaufbau die angeschlossenen Batterien oder die Backup-Box von der CAN-Schnittstelle des Sunny Boy Storage nicht erkannt werden. Mögliche Ursachen: •... -
Seite 8: Can-Bus-Funktionstest
4 CAN-Bus-Funktionstest SMA Solar Technology AG 4 CAN-Bus-Funktionstest Testkabel konfektionieren SMA empfiehlt, ein Testkabel wie nachfolgend beschrieben aus neuen Komponenten herzustellen. Für einen einmaligen Einsatz können auch die bereits am Wechselrichter vorhandenen Stecker und das vorhandene Kommunikationskabel genutzt werden. Benötigtes Material ☐... - Seite 9 Firmware-Version 3.11.49.R haben. Die Information zur Firmware-Version finden Sie links unten in der Statuszeile der Benutzeroberfläche des Wechselrichters. Unter https://www.sma.de/service/downloads.html finden Sie die aktuellen Firmware- Versionen. Beachten Sie vor einem Update die beiliegenden ReadMe-Dateien. • Im Menü Geräteparameter unter Parameter bearbeiten die Batterie wählen und unter Betrieb >...
- Seite 10 4 CAN-Bus-Funktionstest SMA Solar Technology AG • Zur Überprüfung das Menü Ereignisse aufrufen: ☑ Wenn die CAN-Schnittstellen BAT1 und BAT2 fehlerfrei sind, wird im Menü Ereignisse die Erfolgsrate mit 100 angegeben: success rate: 100 Da für den Funktionstest das Kommunikationskabel zur Batterie entfernt wurde, können in der Liste mit den Ereignissen diverse Fehlermeldungen zur Batteriekommunikation angezeigt werden, obwohl die CAN- Schnittstelle fehlerfrei funktioniert.
- Seite 11 SMA Solar Technology AG 4 CAN-Bus-Funktionstest 14. Klicken Sie im rechts oben auf der Benutzeroberfläche auf das Symbol 15. Wählen Sie im Dropdown-Menü die Option Installationsassistent starten und folgen Sie den Anweisungen des Installationsassistenten. ☑ Nach erfolgreichem Abschluss des Installationsassistenten steht Ihnen das konfigurierte System wieder betriebsbereit zur Verfügung.
-
Seite 12: Kontakt
5 Kontakt SMA Solar Technology AG 5 Kontakt https://go.sma.de/service SBSx.x-10-CAN-SG-de-10 Serviceanleitung für Installateure... - Seite 14 www.SMA-Solar.com...
